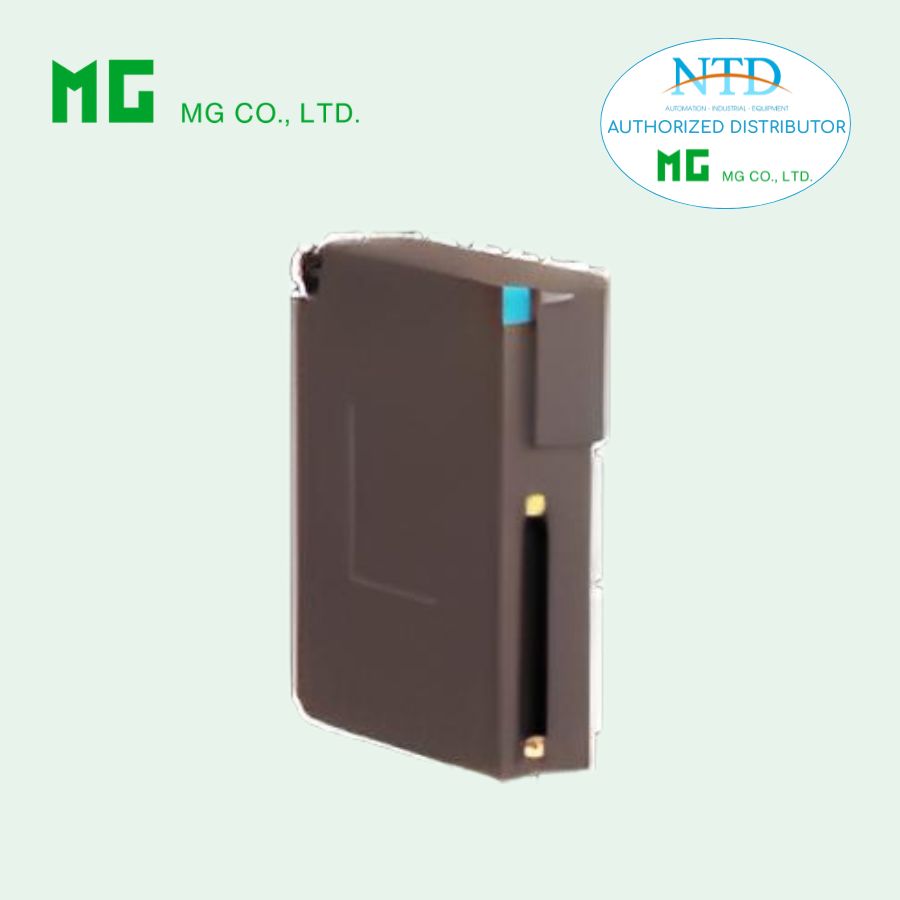

Mô-đun sử dụng đầu nối 40 chân, giúp kết nối nhanh với hệ thống cáp và terminal block. Thiết bị hỗ trợ chế độ truyền thông Single hoặc Dual, đảm bảo độ tin cậy cao trong hệ thống điều khiển công nghiệp.
Thông tin đặt hàng
Model: R3Y-DC16[1][2]
Ví dụ: R3Y-DC16W/CE/Q
Số kênh
16: 16 kênh đầu ra relay
Chế độ truyền thông
-
S: Single
-
W: Dual
Tùy chọn
Tiêu chuẩn & chứng nhận
-
blank: Không CE
-
/CE: Chứng nhận CE
Tùy chọn khác
-
blank: Không
-
/Q: Tùy chọn khác (cần chỉ định)
Tùy chọn với mã /Q
Lớp phủ bảo vệ
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Sản phẩm liên quan
-
CNT – Connector terminal block
-
FCN – Cáp chuyên dụng đầu nối 40 chân
Thông số kỹ thuật
Thông số chung
Kết nối
-
Bus nội bộ: thông qua Installation Base R3-BSx
-
Đầu ra: đầu nối 40 chân
-
Nguồn nội bộ: thông qua R3-BSx
Cách ly
-
Cách ly đầu ra với bus nội bộ hoặc nguồn nội bộ
Cài đặt giữ đầu ra khi lỗi truyền thông
-
Cấu hình bằng DIP switch bên hông
Đèn hiển thị
RUN: LED hai màu (đỏ/xanh)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: cả hai bus hoạt động bình thường
ERR
-
LED xanh sáng khi thiết bị hoạt động bình thường
Output status indicator
-
LED đỏ sáng khi đầu ra ON
Thông số đầu ra
Loại đầu ra
-
Tiếp điểm Relay
Số kênh
-
16 kênh
Common
-
Chung cho 16 kênh (8 terminal)
Dòng tổng tại common
-
Tối đa 4 A (tổng 8 terminal)
-
Tối đa 1 A mỗi terminal
Tải định mức
-
250 VAC @ 0.5 A (cosφ = 1)
-
30 VDC @ 0.5 A (tải thuần trở)
(Lưu ý: để phù hợp với EU Directive, điện áp AC phải < 50 VAC)
Điện áp chuyển mạch tối đa
-
250 VAC hoặc 30 VDC
Công suất chuyển mạch tối đa
-
250 VA hoặc 150 W
Tải tối thiểu
-
1 VDC @ 1 mA
Tuổi thọ cơ khí
-
2 × 10⁷ lần đóng cắt
-
Tốc độ: 300 lần/phút
Khuyến nghị sử dụng mạch bảo vệ tiếp điểm và chống nhiễu khi điều khiển tải cảm ứng.
Điều kiện lắp đặt
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm
-
30 – 90 %RH (không ngưng tụ)
Môi trường
-
Không có khí ăn mòn hoặc bụi nặng
Phương thức lắp đặt
-
Đế Installation Base R3-BSx
Khối lượng
-
Khoảng 200 g
Hiệu suất
Phân bổ dữ liệu
-
1
Dòng tiêu thụ
-
180 mA
Thời gian đáp ứng
-
≤ 0.1 giây
Điện trở cách điện
-
≥ 100 MΩ với 500 VDC
Độ bền điện môi
-
1500 VAC trong 1 phút
(đầu ra với bus nội bộ hoặc nguồn nội bộ) -
2000 VAC trong 1 phút
(nguồn với FG – cách ly tại mô-đun nguồn)
