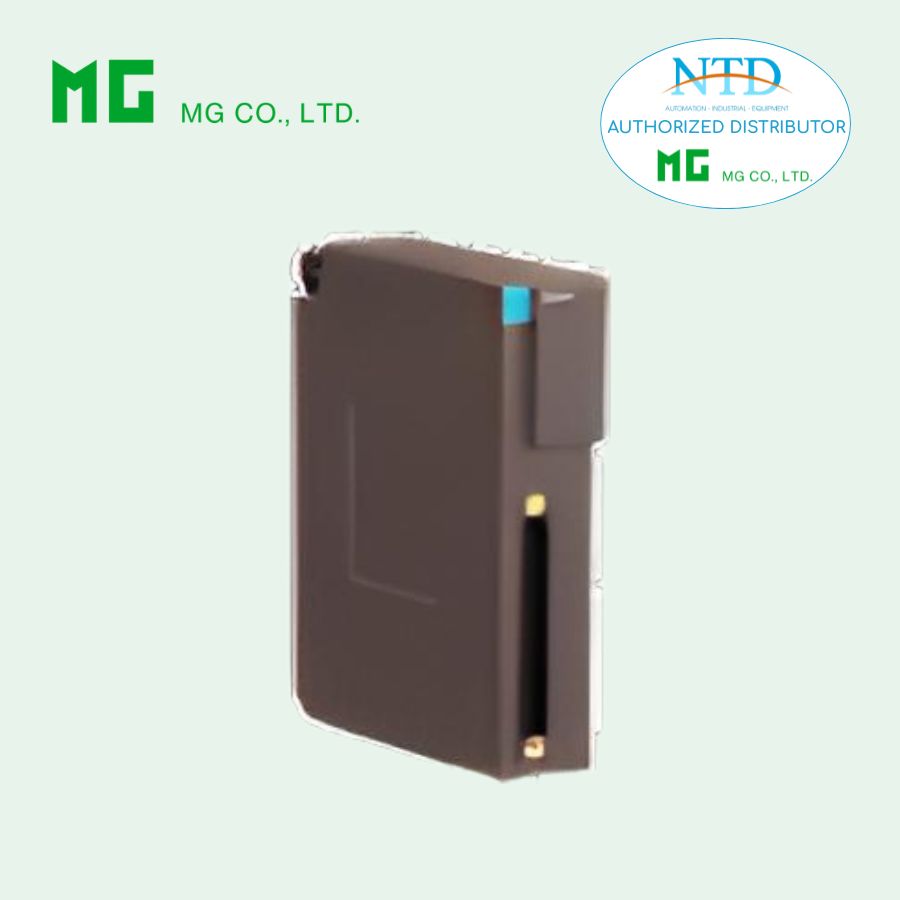

Mô-đun được thiết kế để thu thập tín hiệu dòng từ các cảm biến hoặc transmitter trong hệ thống đo lường – điều khiển công nghiệp và truyền dữ liệu về bộ điều khiển trung tâm thông qua bus nội bộ của hệ thống R3.
NTD là đơn vị cung cấp và phân phối các thiết bị tự động hóa công nghiệp tại Việt Nam, trong đó có các dòng Remote I/O M-System (MG) được ứng dụng rộng rãi trong các hệ thống giám sát, điều khiển quá trình, nhà máy sản xuất và hệ thống SCADA.
Đặc điểm nổi bật của R3Y-DS8N
-
Hỗ trợ 8 kênh đầu vào dòng 4–20 mA DC
-
Tích hợp nguồn kích cho transmitter 2 dây 24 VDC
-
Thiết kế không cách ly giữa các kênh đầu vào
-
Kết nối tín hiệu thông qua đầu nối 40 chân
-
Tốc độ chuyển đổi dữ liệu có thể lựa chọn bằng DIP Switch
-
Tích hợp LED RUN và ERR hai màu giúp giám sát trạng thái hoạt động
-
Bảo vệ ngắn mạch nguồn kích transmitter
-
Lắp đặt trên đế R3-BSx trong hệ thống Remote I/O R3
Thông tin đặt hàng
Model: R3Y-DS8N[1][2]
Ví dụ: R3Y-DS8NW/CE/Q
Số kênh
-
8: 8 kênh đầu vào
Kiểu cách ly
-
N: Không cách ly giữa các kênh đầu vào
Chế độ truyền thông [1]
-
S: Single
-
W: Dual
Tùy chọn [2]
Tiêu chuẩn
-
(để trống): Không CE
-
/CE: Có chứng nhận CE
Tùy chọn khác
-
(để trống): Không tùy chọn
-
/Q: Có tùy chọn đặc biệt
Tùy chọn của mã /Q
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Cài đặt xuất xưởng
-
/SET: Cài đặt sẵn theo bảng thông tin đặt hàng (No. ESU-8369)
Sản phẩm liên quan
-
Khối terminal đầu nối: CNT
-
Cáp chuyên dụng đầu nối 40 chân: FCN
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: thông qua đế lắp R3-BSx
-
Đầu vào: đầu nối 40 chân
-
Nguồn nội bộ: thông qua R3-BSx
Cách ly
-
Đầu vào cách ly với bus nội bộ hoặc nguồn nội bộ
Tốc độ chuyển đổi
-
Có thể chọn bằng DIP Switch
Đèn báo trạng thái
RUN LED (2 màu)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: Cả hai bus hoạt động
ERR LED (2 màu)
-
Đỏ: Lỗi mạch đầu vào (lỗi bộ chuyển đổi A/D)
-
Xanh: Hoạt động bình thường
Nguồn cấp cho cảm biến
-
Điện áp kích: 24 VDC
-
Dòng cung cấp: ≥ 300 mA
Bảo vệ ngắn mạch
-
Giới hạn dòng: khoảng 30 mA mỗi kênh
-
Thời gian bảo vệ: không giới hạn
Thông số đầu vào
Dòng DC
-
Dải tín hiệu: 4 – 20 mA DC
-
Điện trở đầu vào: 250 Ω tích hợp
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
-
Lắp đặt: đế R3-BSx
-
Khối lượng: 160 g
Hiệu năng
-
Độ chính xác chuyển đổi: theo bảng thông số của nhà sản xuất
-
Tốc độ chuyển đổi: 160 / 80 / 40 / 20 ms
-
Mặc định: 160 ms
-
-
Dải dữ liệu: 0 – 10000
-
Phân bổ dữ liệu: 8 kênh
-
Dòng tiêu thụ: 60 mA
-
Hệ số nhiệt: ±0.015 %/°C
-
Thời gian đáp ứng: ≤ 0.2 giây (0 – 90%)
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ tại 500 VDC
-
Độ bền điện môi:
-
1500 VAC / 1 phút (đầu vào với bus nội bộ hoặc nguồn nội bộ)
-
2000 VAC / 1 phút (nguồn với FG – cách ly tại module nguồn)
-
