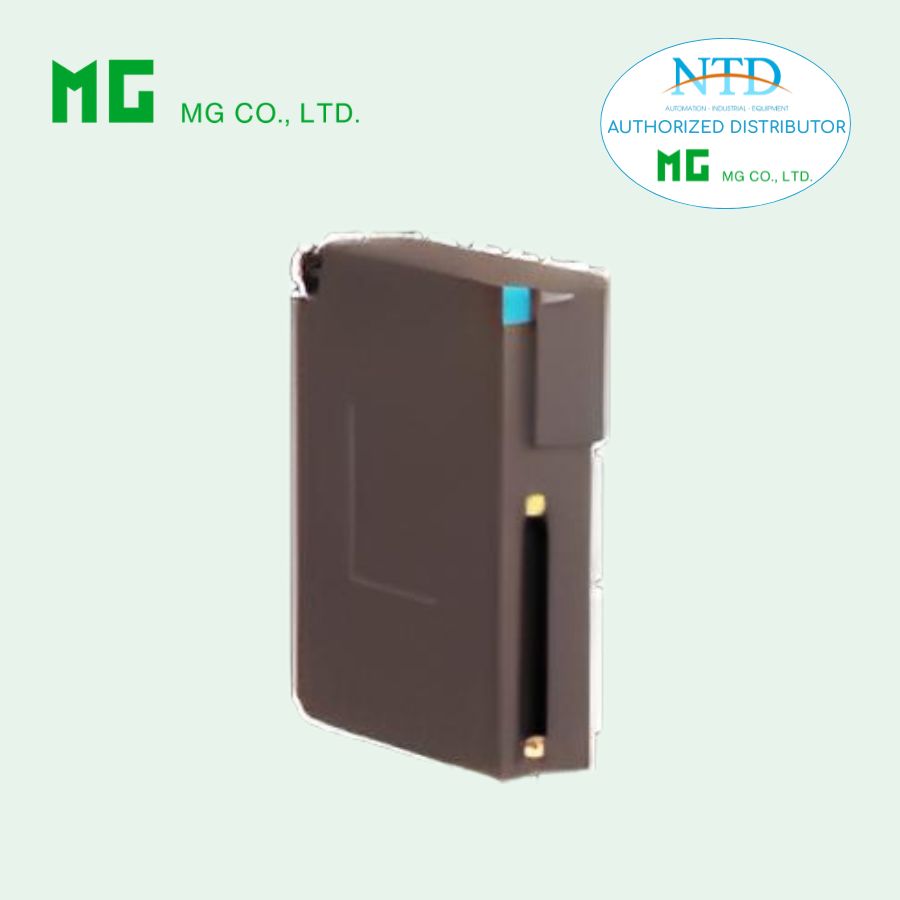

Mô-đun đầu vào biến trở R3Y-MS8 của MG

Liên hệ Còn hàng

Model: R3Y-MS8
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

R3Y-MS8 là mô-đun đầu vào biến trở (Potentiometer Input Module) thuộc dòng Remote I/O R3 Series của M-System (MG). Thiết bị hỗ trợ 8 kênh đầu vào, cách ly giữa các kênh, sử dụng kết nối đầu nối 40 chân, cho phép thu thập tín hiệu vị trí từ các biến trở tuyến tính hoặc cảm biến vị trí dạng potentiometer.

Mô-đun được sử dụng phổ biến trong các hệ thống điều khiển vị trí, đo góc quay, điều khiển van, cơ cấu truyền động và các ứng dụng tự động hóa công nghiệp cần thu thập tín hiệu điện trở thay đổi.

NTD là đơn vị cung cấp và phân phối các thiết bị tự động hóa công nghiệp tại Việt Nam, trong đó có các dòng Remote I/O M-System (MG) được ứng dụng rộng rãi trong các hệ thống giám sát, điều khiển quá trình và hệ thống SCADA trong nhà máy công nghiệp.

Đặc điểm nổi bật của R3Y-MS8

Hỗ trợ 8 kênh đầu vào biến trở (Potentiometer)
Cách ly giữa các kênh đầu vào và bus hệ thống
Phạm vi điện trở tổng 500 Ω đến 100 kΩ
Sử dụng đầu nối 40 chân cho kết nối tín hiệu
Tốc độ chuyển đổi dữ liệu có thể lựa chọn bằng DIP Switch
Trang bị đèn LED RUN và ERR hai màu để giám sát trạng thái hoạt động
Lắp đặt trên đế R3-BSx trong hệ thống Remote I/O R3

Thông tin đặt hàng

Model: R3Y-MS8[1][2]

Ví dụ: R3Y-MS8W/CE/Q

Đầu vào

Tổng điện trở biến trở: 500 Ω – 100 kΩ

Số kênh

8: 8 kênh

Chế độ truyền thông [1]

S: Single
W: Dual

Tùy chọn [2]

Tiêu chuẩn

(để trống): Không CE
/CE: Có chứng nhận CE

Tùy chọn khác

(để trống): Không tùy chọn
/Q: Tùy chọn đặc biệt

Tùy chọn của mã /Q

/C01: Phủ silicone
/C02: Phủ polyurethane
/C03: Phủ cao su

Cài đặt xuất xưởng

/SET: Cài đặt sẵn theo bảng thông tin đặt hàng (No. ESU-8402)

Sản phẩm liên quan

Khối terminal đầu nối: CNT
Cáp chuyên dụng đầu nối 40 chân: FCN

Thông số kỹ thuật chung

Kết nối

Bus nội bộ: thông qua đế lắp R3-BSx
Đầu vào: đầu nối 40 chân
Nguồn nội bộ: thông qua R3-BSx

Cách ly

Input 1 → Input 8 cách ly với nhau và với bus nội bộ hoặc nguồn nội bộ

Tốc độ chuyển đổi

Có thể lựa chọn bằng DIP Switch

Đèn báo trạng thái

RUN LED (2 màu)

Đỏ: Bus A hoạt động bình thường
Xanh: Bus B hoạt động bình thường
Vàng: Cả hai bus hoạt động bình thường

ERR LED (2 màu)

Đỏ: Lỗi đầu vào
Xanh: Hoạt động bình thường

Thông số đầu vào

Dải điện trở tổng: 500 Ω – 100 kΩ
Span tối thiểu: 50% tổng dải điện trở
Điện áp kích: khoảng 0.5 VDC

Điều kiện lắp đặt

Nhiệt độ hoạt động: -10 đến +55°C
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
Môi trường: không có khí ăn mòn hoặc bụi nặng
Lắp đặt: đế R3-BSx
Khối lượng: 200 g

Hiệu năng

Độ chính xác chuyển đổi: theo bảng thông số của nhà sản xuất

Lưu ý:
Độ phân giải và độ chính xác được tính theo tổng điện trở của biến trở. Nếu dải điện trở thực tế sử dụng (từ 0 đến span) nhỏ hơn tổng điện trở, các giá trị sẽ thay đổi tương ứng. Khuyến nghị sử dụng ít nhất 50% tổng điện trở của biến trở.
