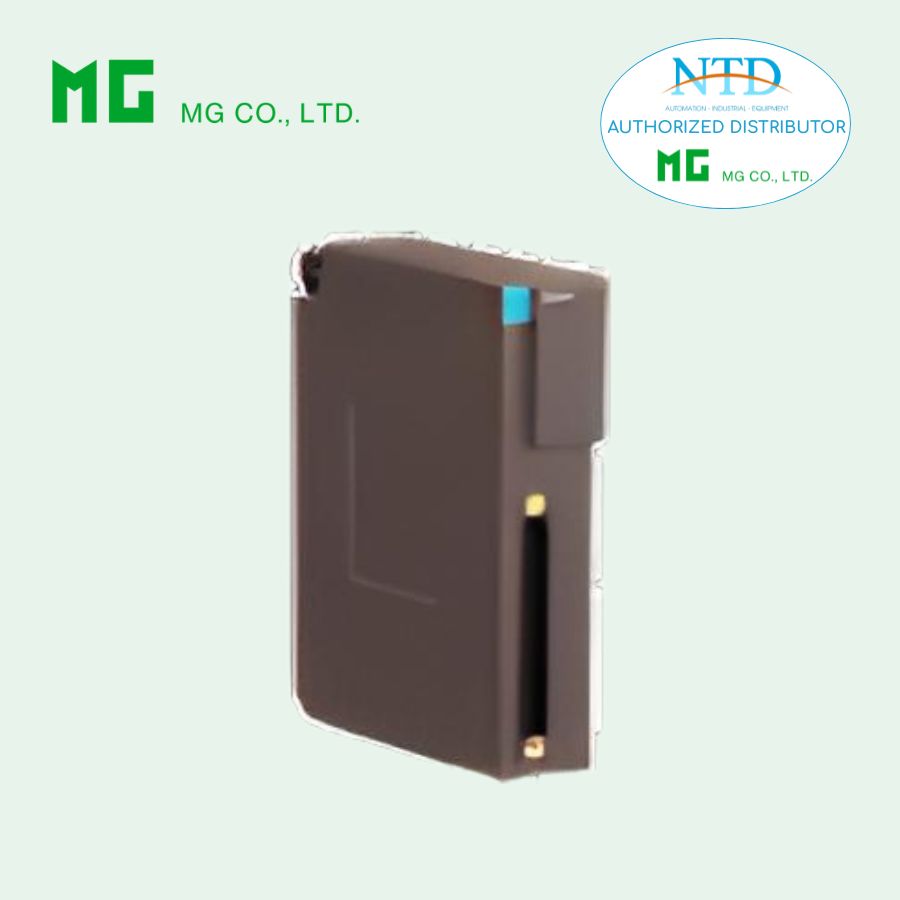

Mô-đun được thiết kế để tích lũy số xung và truyền dữ liệu về PLC hoặc hệ thống điều khiển trung tâm, phục vụ các ứng dụng đo lưu lượng, đo sản lượng, đếm sản phẩm hoặc giám sát tiêu thụ năng lượng trong hệ thống tự động hóa công nghiệp.
NTD là đơn vị cung cấp các thiết bị tự động hóa công nghiệp tại Việt Nam, trong đó có các dòng Remote I/O M-System (MG) được sử dụng rộng rãi trong các hệ thống SCADA, DCS và điều khiển nhà máy.
Đặc điểm nổi bật của R3Y-PA16
-
16 kênh đầu vào xung để đếm và tích lũy tín hiệu
-
Hỗ trợ nguồn kích nội bộ hoặc nguồn kích ngoài 24 VDC
-
Tần số đầu vào tối đa 100 Hz
-
Reset bộ đếm bằng DIP switch hoặc tín hiệu xung reset
-
Có thể reset hoặc preset bộ đếm từ PLC/PC Host (tùy cấu hình)
-
Đèn LED RUN, ERR và LED trạng thái đầu vào cho từng kênh
-
Lắp đặt trên đế R3-BSx trong hệ thống Remote I/O
Thông tin đặt hàng
Model: R3Y-PA16[1][2]
Ví dụ: R3Y-PA16W/A/CE/PRS/Q
Số kênh
-
16: 16 kênh đầu vào
Chế độ truyền thông [1]
-
S: Single
-
W: Dual
Tùy chọn [2]
Nguồn kích
-
(để trống): Nguồn kích nội bộ (common âm)
-
/A: Nguồn kích ngoài 24 VDC (common âm)
Tiêu chuẩn
-
(để trống): Không CE
-
/CE: Có chứng nhận CE
Cài đặt xuất xưởng
-
(để trống): Cho phép reset bộ đếm từ PLC/PC
-
/PRS: Cho phép preset bộ đếm từ PLC/PC
Tùy chọn khác
-
(để trống): Không tùy chọn
-
/Q: Tùy chọn đặc biệt
Tùy chọn của mã /Q
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Cài đặt xuất xưởng theo yêu cầu
-
/SET: Cài đặt theo bảng thông tin đặt hàng (No. ESU-8389)
Sản phẩm liên quan
-
Khối terminal đầu nối: CNT
-
Cáp chuyên dụng đầu nối 40 chân: FCN
-
Các module giao tiếp: R3-NCx, R3-NCIE1, R3-NE1, R3-NM1, R3-NDx, R3-NFL1, R3-NP1, R3-NFx, R3-NML3, R3-NF2
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: thông qua đế R3-BSx
-
Đầu vào: đầu nối 40 chân
-
Nguồn nội bộ: thông qua R3-BSx
Cách ly
-
Đầu vào cách ly với bus nội bộ hoặc nguồn nội bộ
Đèn báo trạng thái
RUN LED (2 màu)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: Cả hai bus hoạt động bình thường
ERR LED (2 màu)
-
Đỏ: Lỗi nguồn kích
-
Xanh: Hoạt động bình thường
LED trạng thái đầu vào
-
LED đỏ sáng khi đầu vào ON
Chức năng bộ đếm
-
Reset bộ đếm bằng DIP switch bên hông module hoặc xung reset
-
Có thể reset hoặc preset bộ đếm từ PC/PLC Host (tùy cấu hình DIP switch)
Thông số đầu vào
-
Số kênh đầu vào: 16 kênh
-
Điện trở đầu vào: 6 kΩ
-
Common: common âm cho tất cả các kênh
Tần số đầu vào
-
Tối đa 100 Hz
-
Thời gian ON/OFF ≥ 5 ms
Lưu ý:
Để đảm bảo độ chính xác khi đo tần số cao, cần sử dụng relay hoặc tiếp điểm không gây hiện tượng rung tiếp điểm (chattering).
Dải đếm xung
-
Dải đếm mặc định: 1 – 10000 (reset về 0)
-
Có thể cấu hình tối đa 1 – 65535 bằng phần mềm R3CON PC Configurator
Khi tràn bộ đếm
-
Tự động reset và bắt đầu lại từ 1
Thông số nguồn kích
R3Y-PA16x (nguồn kích nội bộ)
-
Điện áp cảm biến: 13 VDC
-
Tối đa 24 VDC khi không tải
Dòng ON
-
≥ 1.5 mA (≤ 1.5 kΩ)
Dòng OFF
-
≤ 0.75 mA (≥ 18 kΩ)
R3Y-PA16x/A (nguồn kích ngoài)
-
Điện áp cảm biến: 24 VDC
Dòng ON
-
≥ 1.5 mA (≤ 12 kΩ)
Dòng OFF
-
≤ 0.75 mA (≥ 36 kΩ)
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
-
Lắp đặt: đế R3-BSx
-
Khối lượng: 200 g
Hiệu năng
-
Phân bổ dữ liệu: 16 kênh
Dòng tiêu thụ
-
R3Y-PA16x: 100 mA
-
R3Y-PA16x/A: 80 mA
Cách điện
-
Điện trở cách điện: ≥ 100 MΩ tại 500 VDC
Độ bền điện môi
-
2000 VAC / 1 phút
(đầu vào với bus nội bộ hoặc nguồn nội bộ) -
2000 VAC / 1 phút
(nguồn với FG – cách ly tại module nguồn)
