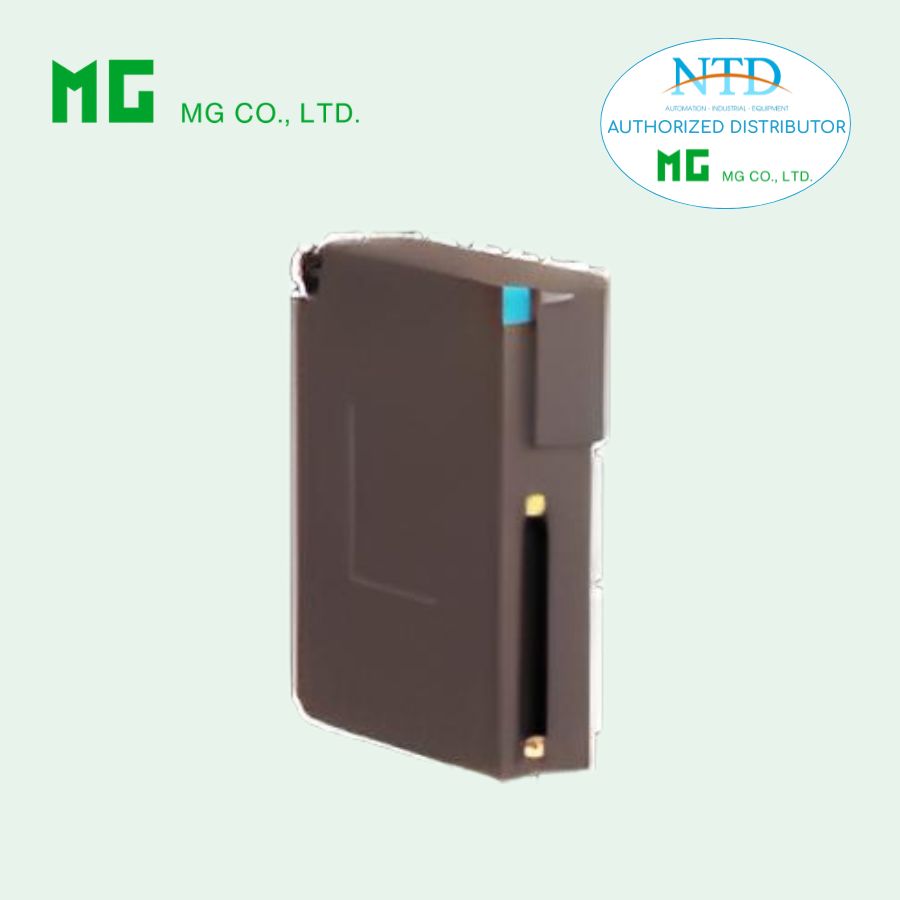

R3Y-RS8 là mô-đun đầu vào RTD (RTD Input Module) thuộc dòng Remote I/O R3 Series của M-System (MG). Thiết bị hỗ trợ 8 kênh đầu vào RTD, thiết kế cách ly, sử dụng đầu nối 40 chân, cho phép thu thập tín hiệu nhiệt độ từ các cảm biến RTD và truyền dữ liệu về hệ thống điều khiển trung tâm như PLC, DCS hoặc SCADA.
Mô-đun cho phép lựa chọn loại cảm biến, đơn vị nhiệt độ và tốc độ chuyển đổi thông qua DIP switch, đồng thời hỗ trợ phát hiện lỗi cảm biến (burnout detection) nhằm đảm bảo độ tin cậy cho hệ thống giám sát và điều khiển nhiệt độ trong các ứng dụng công nghiệp.
NTD là đơn vị cung cấp các thiết bị tự động hóa công nghiệp tại Việt Nam, trong đó có các dòng Remote I/O M-System (MG) được ứng dụng rộng rãi trong các hệ thống giám sát nhiệt độ, điều khiển quá trình và thu thập dữ liệu nhà máy.
Đặc điểm nổi bật của R3Y-RS8
-
8 kênh đầu vào RTD cách ly
-
Hỗ trợ nhiều loại cảm biến RTD
-
Cho phép chọn °C, °F hoặc nhiệt độ tuyệt đối
-
Phát hiện đứt dây cảm biến (burnout detection) với chế độ Upscale hoặc Downscale
-
Tuyến tính hóa tín hiệu nhiệt độ
-
Tốc độ chuyển đổi có thể cấu hình bằng DIP switch
-
Đèn LED RUN và ERR hiển thị trạng thái hoạt động
-
Lắp đặt trên đế R3-BSx của hệ thống Remote I/O
Thông tin đặt hàng
Model: R3Y-RS8[1][2]
Ví dụ: R3Y-RS8W/CE/Q
Số kênh
-
8: 8 kênh đầu vào RTD
Chế độ truyền thông [1]
-
S: Single
-
W: Dual
Tùy chọn [2]
Tiêu chuẩn
-
(để trống): Không CE
-
/CE: Có chứng nhận CE
Tùy chọn khác
-
(để trống): Không tùy chọn
-
/Q: Tùy chọn đặc biệt
Tùy chọn của mã /Q
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Cài đặt xuất xưởng theo yêu cầu
-
/SET: Cài đặt theo bảng thông tin đặt hàng (No. ESU-8365)
Sản phẩm liên quan
-
Khối terminal đầu nối: CNT
-
Cáp chuyên dụng đầu nối 40 chân: FCN
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: thông qua đế R3-BSx
-
Đầu vào: đầu nối 40 chân
-
Nguồn nội bộ: thông qua R3-BSx
Cách ly
-
Input 1 → Input 8 cách ly với bus nội bộ hoặc nguồn nội bộ
Lựa chọn cảm biến
-
Chọn bằng DIP switch bên hông module
-
Có thể chọn độc lập theo từng nhóm 4 kênh
Đơn vị nhiệt độ
-
°C
-
°F
-
Nhiệt độ tuyệt đối
Tuyến tính
-
Linearization tiêu chuẩn
Phát hiện lỗi cảm biến
-
Burnout detection
-
Có thể chọn:
-
Upscale
-
Downscale
-
Đèn báo trạng thái
RUN LED (2 màu)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: Cả hai bus hoạt động bình thường
ERR LED (2 màu)
-
Đỏ: Lỗi burnout
-
Xanh: Hoạt động bình thường
Thông số đầu vào
-
Số kênh: 8 kênh RTD
-
Điện trở dây dẫn tối đa: 100 Ω mỗi dây
-
Dòng kích cảm biến: ≤ 1 mA
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
-
Lắp đặt: đế R3-BSx
-
Khối lượng: 200 g
Hiệu năng
Độ chính xác chuyển đổi
-
±1.0°C (±1.8°F)
-
±3.0°C (±5.4°F) đối với Cu10 tại 25°C
Tốc độ chuyển đổi
-
250 ms
-
1 s
Dải dữ liệu
-
°C hoặc nhiệt độ tuyệt đối: giá trị kỹ thuật × 10 (số nguyên)
-
°F: giá trị kỹ thuật (số nguyên)
Phân bổ dữ liệu
-
8 kênh
Dòng tiêu thụ
-
100 mA
Hệ số nhiệt độ
-
±0.015 %/°C
Thời gian phản hồi burnout
-
≤ 2 giây
Cách điện
Điện trở cách điện
-
≥ 100 MΩ tại 500 VDC
Độ bền điện môi
-
500 VAC / 1 phút
(giữa các đầu vào và bus nội bộ hoặc nguồn nội bộ) -
2000 VAC / 1 phút
(nguồn với FG – cách ly tại module nguồn)
