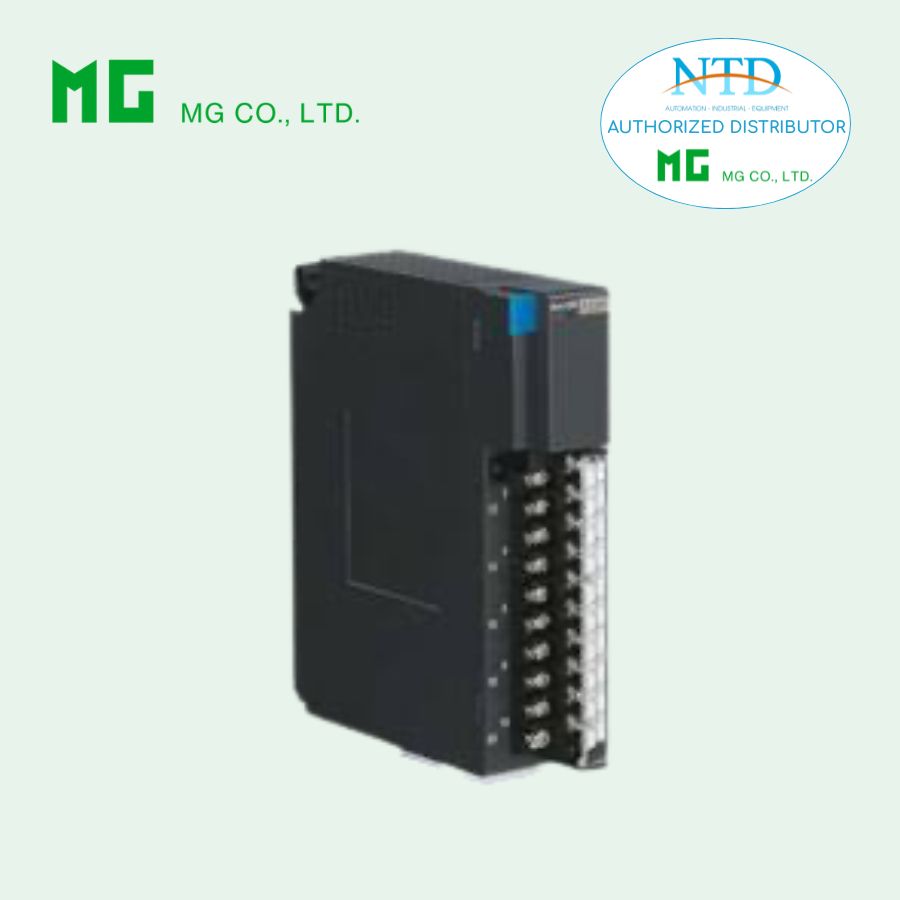

R3Y-SS16N là mô-đun đầu vào dòng DC (DC Current Input Module) thuộc hệ thống Remote I/O R3 Series của M-System (MG). Thiết bị hỗ trợ 16 kênh đầu vào dòng analog, cho phép thu thập tín hiệu từ các thiết bị hiện trường như transmitter, cảm biến và thiết bị đo lường công nghiệp.
Mô-đun sử dụng kết nối connector 40 chân, thiết kế không cách ly giữa các kênh đầu vào, giúp tối ưu chi phí cho các hệ thống cần số lượng kênh lớn. Thiết bị hỗ trợ nhiều dải tín hiệu dòng khác nhau, có thể lựa chọn bằng DIP switch, đồng thời tích hợp LED hiển thị trạng thái hoạt động và lỗi để hỗ trợ giám sát hệ thống.
NTD là đơn vị cung cấp các thiết bị M-System (MG) tại Việt Nam, bao gồm các mô-đun Remote I/O phục vụ cho các hệ thống tự động hóa nhà máy, điều khiển quá trình và giám sát tín hiệu công nghiệp.
Đặc điểm nổi bật của R3Y-SS16N
-
16 kênh đầu vào dòng DC
-
Hỗ trợ các dải tín hiệu: -20 – +20 mA, 0 – 20 mA, 4 – 20 mA
-
Không cách ly giữa các kênh đầu vào
-
Lựa chọn dải tín hiệu bằng DIP switch
-
Tốc độ chuyển đổi có thể cấu hình
-
Hiển thị trạng thái bằng LED RUN và ERR
-
Kết nối connector 40 chân
-
Lắp đặt trên đế R3-BSx
Thông tin đặt hàng
Model: R3Y-SS16N[1][2]
Ví dụ: R3Y-SS16NW/Q
Số kênh
-
16: 16 kênh đầu vào
Cách ly
-
N: Không cách ly giữa các kênh đầu vào
Chế độ truyền thông [1]
-
S: Single
-
W: Dual
Tùy chọn [2]
-
(để trống): Không tùy chọn
-
/Q: Có tùy chọn (chỉ định thêm)
Tùy chọn của mã /Q
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
-
/C03: Phủ cao su
Cài đặt xuất xưởng theo yêu cầu
-
/SET: Cài đặt theo bảng thông tin đặt hàng (No. ESU-8405)
Lưu ý sử dụng
Kênh đầu vào không sử dụng
Đối với các kênh không sử dụng:
-
Nên đặt dải tín hiệu -20 – +20 mA hoặc 0 – 20 mA
Hoặc
-
Cấu hình “Unused” bằng phần mềm R3CON PC Configurator
Nếu để mở kênh với cấu hình 4 – 20 mA, hệ thống sẽ hiểu giá trị đầu vào nhỏ hơn -15%, dẫn đến báo lỗi dữ liệu tại PLC hoặc thiết bị chủ.
Sản phẩm liên quan
-
Connector terminal block: CNT
-
Cáp kết nối 40 chân: FCN
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: qua đế R3-BSx
-
Đầu vào: connector 40 chân
-
Nguồn nội bộ: qua đế R3-BSx
Cách ly
-
Input → Bus nội bộ hoặc nguồn nội bộ
Dải đầu vào
Có thể chọn bằng DIP switch (mỗi nhóm 8 kênh)
Tốc độ chuyển đổi
Có thể chọn bằng DIP switch
Đèn hiển thị
RUN LED (2 màu)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh: Bus B hoạt động bình thường
-
Vàng: cả hai bus hoạt động bình thường
ERR LED (2 màu)
-
Đỏ: lỗi mạch đầu vào (AD converter)
-
Xanh: hoạt động bình thường
Thông số đầu vào
-
Dải tín hiệu:
-
-20 – +20 mA
-
0 – 20 mA
-
4 – 20 mA DC
-
-
Điện trở đầu vào: 75 Ω
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: không có khí ăn mòn hoặc bụi nặng
-
Lắp đặt: đế R3-BSx
-
Khối lượng: 160 g
Hiệu năng
-
Độ chính xác chuyển đổi: ±0.1 %
-
Tốc độ chuyển đổi: 100 / 50 / 20 / 10 ms (có thể chọn)
-
Dải dữ liệu: 0 – 10000 của dải đầu vào
-
Phân bổ dữ liệu: 16 kênh
-
Dòng tiêu thụ: 100 mA
Hệ số nhiệt độ
-
±0.03 %/°C
Cách điện
Điện trở cách điện
-
≥ 100 MΩ tại 500 VDC
Độ bền điện môi
-
1500 VAC / 1 phút
(giữa đầu vào và bus nội bộ hoặc nguồn nội bộ) -
2000 VAC / 1 phút
(nguồn với FG – cách ly tại module nguồn)
