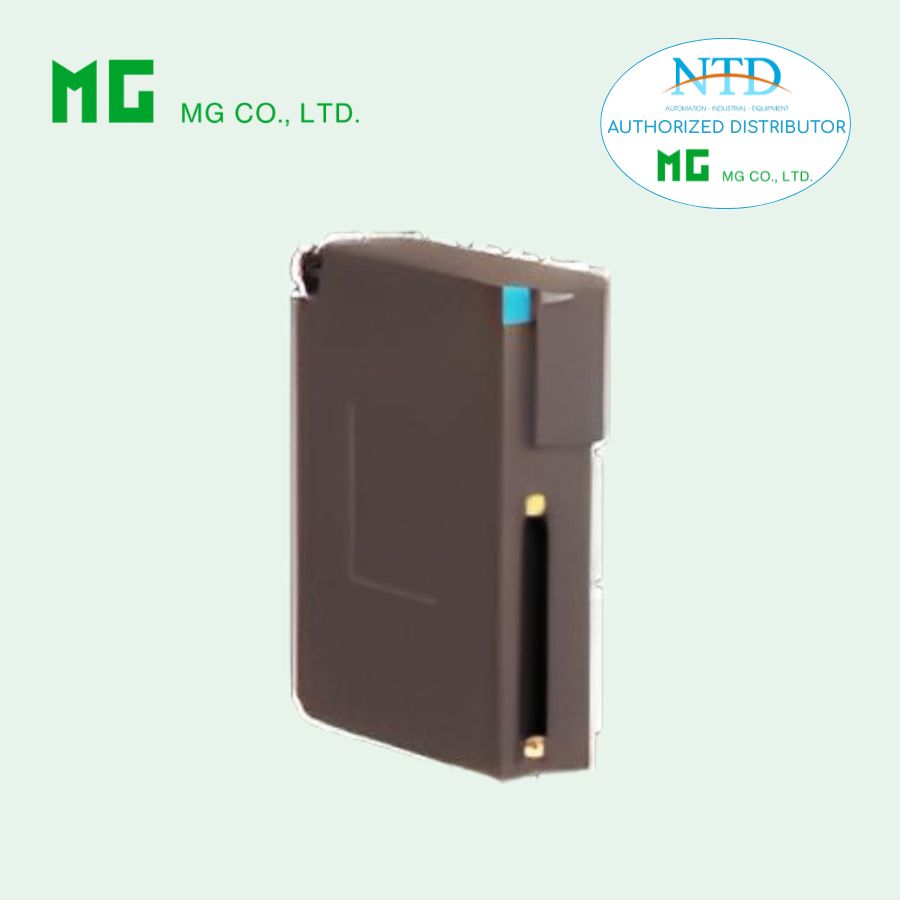

R3Y-SV8A là mô-đun đầu vào điện áp DC mức millivolt (mV) thuộc dòng Remote I/O R3 Series của M-System (MG). Thiết bị cung cấp 8 kênh đầu vào cách ly, sử dụng kết nối connector 40 chân, cho phép thu thập các tín hiệu điện áp mức thấp từ cảm biến hoặc thiết bị đo lường với độ chính xác cao.
Mô-đun được thiết kế để tích hợp trong hệ thống Remote I/O, truyền dữ liệu đo lường về PLC, DCS hoặc hệ thống điều khiển trung tâm, giúp giám sát và xử lý tín hiệu trong các ứng dụng tự động hóa công nghiệp.
Thông tin đặt hàng
Model: R3Y-SV8A[1][2]
Ví dụ: R3Y-SV8AW/CE/Q
Số kênh
-
8: 8 kênh đầu vào
[1] Chế độ truyền thông
-
S: Single
-
W: Dual
[2] Tùy chọn
Tiêu chuẩn & chứng nhận
-
blank: Không CE
-
/CE: CE marking
Tùy chọn khác
-
blank: Không
-
/Q: Tùy chọn khác (chỉ định khi đặt hàng)
Thông số tùy chọn /Q
Lớp phủ bảo vệ
-
/C01: Silicone coating
-
/C02: Polyurethane coating
-
/C03: Rubber coating
Thiết lập xuất xưởng
-
/SET: Cài đặt sẵn theo bảng thông tin đặt hàng
Sản phẩm liên quan
-
CNT: Connector terminal block
-
FCN: Cáp chuyên dụng connector 40 chân
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: Qua đế cài đặt R3-BSx
-
Đầu vào: Connector 40 chân
(OTAX N365P040AU / Fujitsu FCN-365P040-AU – đã ngừng sản xuất) -
Nguồn nội bộ: Qua đế R3-BSx
Cách ly
-
Input 1 → Input 2 → Input 3 → Input 4 → Input 5 → Input 6 → Input 7 → Input 8 → Bus nội bộ hoặc nguồn nội bộ
Dải đầu vào
-
Chọn bằng DIP switch bên hông (theo nhóm 4 kênh)
Tốc độ chuyển đổi
-
Chọn bằng DIP switch bên hông
Đèn hiển thị
RUN (LED hai màu đỏ/xanh lá)
-
Đỏ: Bus A hoạt động bình thường
-
Xanh lá: Bus B hoạt động bình thường
-
Vàng: Cả hai bus hoạt động bình thường
ERR (LED hai màu đỏ/xanh lá)
-
Đỏ: Lỗi mạch đầu vào (lỗi phản hồi bộ chuyển đổi AD)
-
Xanh lá: Hoạt động bình thường
Thông số đầu vào
Điện áp DC mức millivolt (mV)
Một số dải đo điển hình:
-
−100 mV – +100 mV
-
−50 mV – +50 mV
-
0 – 100 mV
-
0 – 50 mV
Điện trở đầu vào: ≥ 1 MΩ
Điều kiện lắp đặt
-
Nhiệt độ hoạt động: −10 đến +55°C
-
Độ ẩm: 30 – 90 %RH (không ngưng tụ)
-
Môi trường: Không có khí ăn mòn hoặc bụi nặng
-
Lắp đặt: Đế cài đặt R3-BSx
-
Khối lượng: khoảng 200 g
Hiệu năng
-
Độ chính xác chuyển đổi: tham khảo bảng thông số kỹ thuật của nhà sản xuất
-
Tốc độ chuyển đổi: 160 / 80 / 40 / 20 ms (có thể chọn)
-
Dải dữ liệu: 0 – 10000 của dải đầu vào
-
Phân bổ dữ liệu: 8
-
Dòng tiêu thụ: khoảng 100 mA
Hệ số nhiệt
-
±0.015 %/°C
Điện trở cách điện
-
≥ 100 MΩ với 500 V DC
Độ bền điện môi
-
500 V AC trong 1 phút
(giữa các kênh đầu vào và bus nội bộ hoặc nguồn) -
2000 V AC trong 1 phút
(nguồn đến FG – cách ly tại module nguồn)
