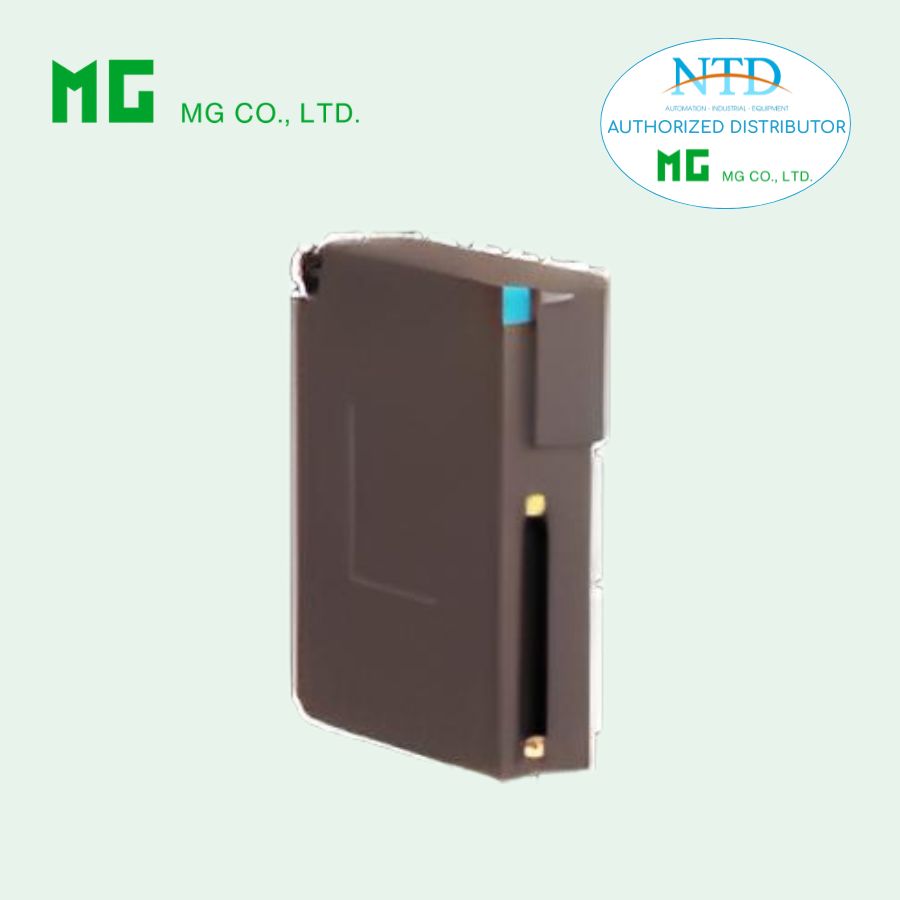

R3Y-SV8N là mô-đun đầu vào điện áp DC thuộc Remote I/O R3 Series của MG (M-System), được thiết kế để thu thập tín hiệu điện áp analog từ các thiết bị hiện trường và truyền dữ liệu về hệ thống điều khiển. Mô-đun hỗ trợ 8 kênh đầu vào điện áp DC dạng non-isolated và sử dụng đầu nối connector, giúp đấu nối nhanh và gọn trong tủ điều khiển.
NTD là đơn vị cung cấp và phân phối các thiết bị MG (M-System) tại Việt Nam, phục vụ cho các hệ thống PLC, DCS, SCADA, BMS và các hệ thống giám sát – điều khiển công nghiệp.
Đặc điểm và tính năng
-
Hỗ trợ 8 kênh đầu vào điện áp DC trên một mô-đun
-
Thiết kế non-isolated giúp giảm chi phí và phù hợp với các ứng dụng đo lường nhiều kênh
-
Kết nối dạng connector (FCN) giúp lắp đặt nhanh, dễ bảo trì
-
Cho phép cấu hình dải đo bằng DIP switch trên mô-đun
-
Tương thích với Installation Base R3-BSx của hệ thống Remote I/O R3
-
Có thể cấu hình và thiết lập thông số bằng phần mềm PC configurator R3CON
-
Hỗ trợ hot-swap trong hệ thống R3 (thay thế mô-đun khi hệ thống đang hoạt động)
Ứng dụng
Mô-đun R3Y-SV8N MG (M-System) được sử dụng trong nhiều hệ thống tự động hóa công nghiệp:
-
Thu thập tín hiệu 0–10 V, ±10 V hoặc các tín hiệu điện áp DC khác từ cảm biến và thiết bị đo
-
Hệ thống PLC / DCS / SCADA trong nhà máy
-
Hệ thống giám sát năng lượng và điện năng
-
Hệ thống BMS, HVAC và tòa nhà thông minh
-
Ứng dụng đo lường nhiều kênh analog trong tủ điều khiển
Thông số kỹ thuật chính
-
Model: R3Y-SV8N
-
Số kênh đầu vào: 8 kênh
-
Loại tín hiệu: Điện áp DC
-
Cách ly: Non-isolated
-
Kiểu kết nối: Connector (FCN connector type)
-
Cấu hình dải đo: DIP switch trên mô-đun
-
Kết nối hệ thống: Qua Installation Base R3-BSx
-
Nhiệt độ hoạt động: −10 đến +55 °C
-
Độ ẩm hoạt động: 30 – 90 %RH (không ngưng tụ)
-
Lắp đặt: DIN rail trong tủ điều khiển
