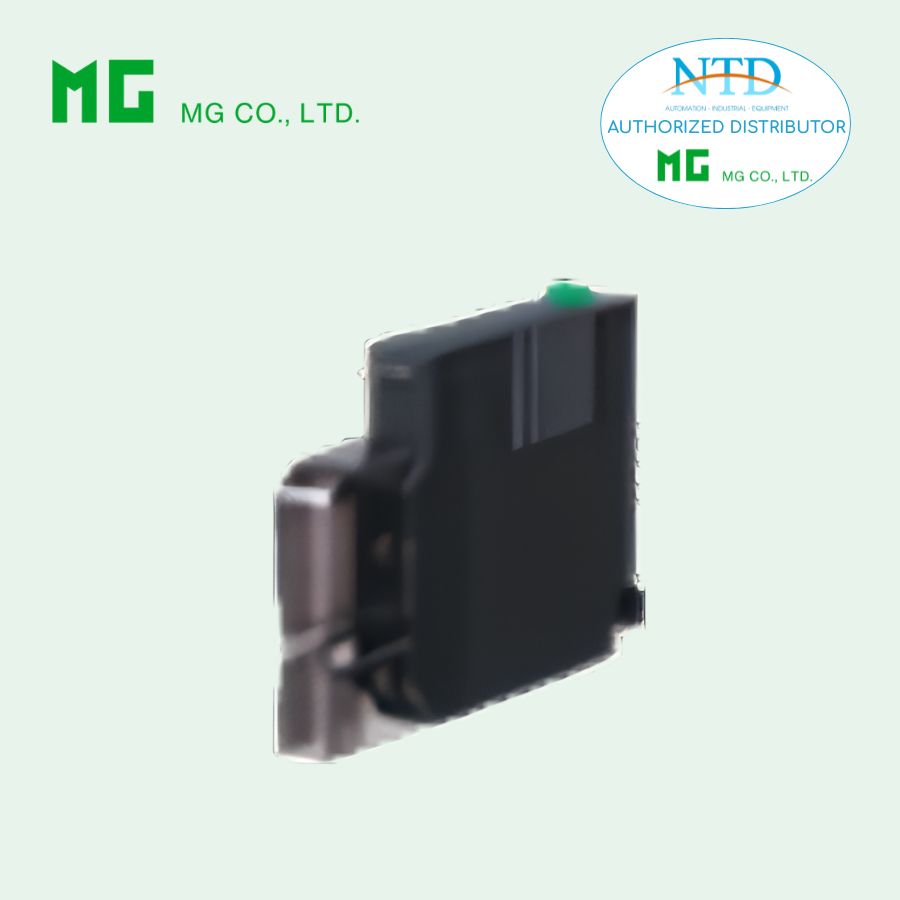

Model

R5-YV[1][2][3]

Thông tin đặt hàng

Mã đặt hàng: R5-YV[1][2][3]
Chọn mã cho từng mục [1] đến [3].

Ví dụ: R5-YV2W/Q

Nếu chọn tùy chọn /Q, cần chỉ định thêm thông số.
Ví dụ: /C01

[1] Số kênh

• 1: 1 kênh

• 2: 2 kênh

[2] Chế độ truyền thông

• S: Single

• W: Dual

[3] Tùy chọn

• (để trống): Không

• /Q: Có tùy chọn (cần chỉ định chi tiết)

Thông số tùy chọn /Q

Lớp phủ bảo vệ

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Rubber

Thông số kỹ thuật chung

Kết nối

• Bus nội bộ: thông qua đế lắp đặt R5-BS

• Đầu ra: terminal kết nối Euro type

Kích thước dây áp dụng:
0.2 – 2.5 mm² (AWG24 – 12)
Chiều dài tuốt dây: 7 mm

• Nguồn nội bộ: cấp qua đế R5-BS

Cách ly

• Output 1 – Output 2 – Bus nội bộ – nguồn nội bộ

Dải đầu ra

Có thể chọn bằng DIP switch bên cạnh module

Đèn RUN

LED hai màu (đỏ / xanh)

• Đỏ: Bus A hoạt động bình thường

• Xanh: Bus B hoạt động bình thường

• Vàng: Cả hai bus hoạt động bình thường

Thông số đầu ra

Dải hẹp (Narrow Span)

• -1 – +1 V

• 0 – 1 V DC

Điện trở tải:
≥ 10 kΩ

Dải rộng (Wide Span)

• -10 – +10 V

• -5 – +5 V

• 0 – 10 V

• 0 – 5 V

• 1 – 5 V DC

Điện trở tải:
≥ 10 kΩ

Dải hoạt động đầu ra

• Ngoại trừ -10 đến +10 V:
  -15% đến +115% của dải đầu ra

• Với -10 đến +10 V:
  khoảng -11.5 đến +11.5 V DC

Điều kiện lắp đặt

• Nhiệt độ làm việc: -10 đến +55°C

• Độ ẩm làm việc: 30 – 90 %RH (không ngưng tụ)

• Môi trường: không có khí ăn mòn hoặc bụi nặng

• Lắp đặt: đế R5-BS

Khối lượng: khoảng 100 g

Hiệu suất

Độ chính xác chuyển đổi

Dải hẹp

• -1 – +1 V: ±0.1 %

• 0 – 1 V: ±0.1 %

Dải rộng

• -10 – +10 V: ±0.05 %

• -5 – +5 V: ±0.05 %

• 0 – 10 V: ±0.05 %

• 0 – 5 V: ±0.05 %

• 1 – 5 V: ±0.05 %

Dải dữ liệu

0 – 10000 của dải đầu ra

Phân bổ dữ liệu

• 1: loại 1 kênh

• 2: loại 2 kênh

Hệ số nhiệt

±0.015 %/°C

Thời gian đáp ứng

≤ 0.2 giây (0 – 90%)

Cách điện

• Điện trở cách điện: ≥ 100 MΩ với 500 VDC

Độ bền điện môi

• 1500 VAC / 1 phút
  (giữa output 1 – output 2 – bus nội bộ – nguồn nội bộ)

• 2000 VAC / 1 phút
  (giữa nguồn cấp và FG – cách ly tại module nguồn)
