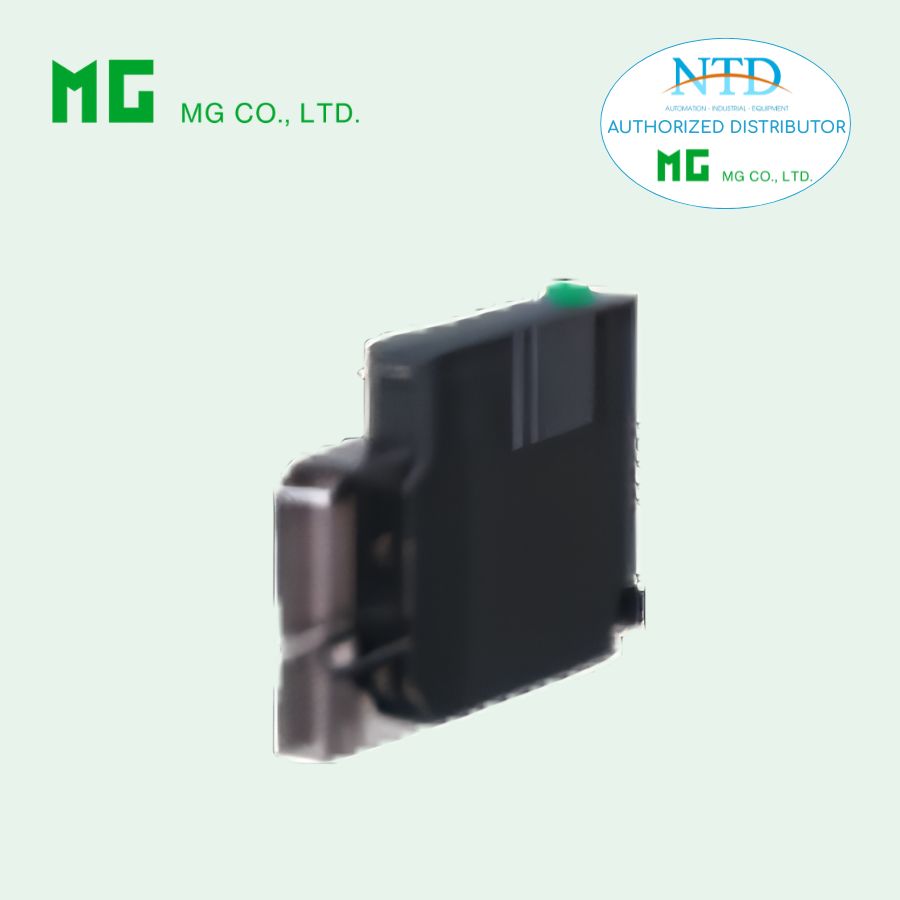

R5T-PC2 MG (M-System) là mô-đun đầu ra xung (Pulse Output Module) thuộc dòng Remote I/O R5 Series, sử dụng khối terminal vít và relay Photo MOSFET cho 2 điểm đầu ra. Thiết bị cho phép phát tín hiệu xung để điều khiển hoặc truyền dữ liệu tới các thiết bị ngoại vi như bộ đếm, thiết bị đo lưu lượng, bộ điều khiển hoặc hệ thống tự động hóa, với độ tin cậy cao và khả năng cách ly tốt trong môi trường công nghiệp.

Model

R5T-PC2[1][2]

Thông tin đặt hàng

Mã đặt hàng: R5T-PC2[1][2]
Chọn mã cho từng mục [1] và [2].

Ví dụ: R5T-PC2W/Q

Nếu chọn tùy chọn /Q, cần chỉ định thêm thông số.
Ví dụ: /C01/S01

Số kênh

• 2: 2 đầu ra xung

[1] Chế độ truyền thông

• S: Single

• W: Dual

[2] Tùy chọn

• (để trống): Không

• /Q: Có tùy chọn (cần chỉ định chi tiết)

Thông số tùy chọn /Q

Lớp phủ bảo vệ

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Rubber

Vật liệu vít terminal

• /S01: Thép không gỉ

Thông số kỹ thuật chung

Kết nối

• Bus nội bộ: thông qua đế lắp đặt R5-BS

• Đầu ra: khối terminal vít M3.5 (mô-men siết 0.8 N·m)

• Nguồn nội bộ: cấp qua đế R5-BS

Vật liệu terminal

• Thép mạ niken (tiêu chuẩn)

• Hoặc thép không gỉ

Cách ly

• Po1 – Po2 – Bus nội bộ – nguồn nội bộ

Đèn RUN

LED hai màu (đỏ / xanh)

• Đỏ: Bus A hoạt động bình thường

• Xanh: Bus B hoạt động bình thường

• Vàng: Cả hai bus hoạt động bình thường

Đèn trạng thái đầu ra

• LED đỏ: sáng khi đầu ra ON

Điều chỉnh độ rộng xung

Thông qua DIP switch bên cạnh module:

• 5 ms

• 10 ms

• 50 ms

• 100 ms

• 500 ms

• 1 s

• 1.5 s

• 2 s

Reset bộ đếm

• Thực hiện bằng DIP switch bên cạnh module

Thông số đầu ra

• Loại đầu ra: tiếp điểm relay Photo MOSFET

• Số kênh: 2 điểm

• Common: mỗi điểm độc lập

Tải định mức

125 VAC/DC @ 50 mA (tải thuần trở)

Điện trở ON tối đa

50 Ω

Tần số tối đa

100 Hz (chọn bằng DIP switch)

Phạm vi xung tích lũy

1 – 10000 (reset về 0)

Phạm vi xung tối đa có thể chọn từ 100 đến 60000 bằng phần mềm R5CON PC Configurator.
Chi tiết tham khảo tài liệu hướng dẫn R5CON.

Xử lý khi tràn bộ đếm

• Reset và bắt đầu lại từ “1”

Điều kiện lắp đặt

• Nhiệt độ làm việc: -10 đến +55°C

• Độ ẩm làm việc: 30 – 90 %RH (không ngưng tụ)

• Môi trường: không có khí ăn mòn hoặc bụi nặng

• Lắp đặt: đế R5-BS

Khối lượng: khoảng 110 g

Hiệu suất

• Phân bổ dữ liệu: 2

• Thời gian đáp ứng: ≤ 0.1 giây

Cách điện

• Điện trở cách điện: ≥ 100 MΩ với 500 VDC

Độ bền điện môi

• 1500 VAC / 1 phút
  (giữa Po1 – Po2 – bus nội bộ – nguồn nội bộ)

• 2000 VAC / 1 phút
  (giữa nguồn cấp và FG – cách ly tại module nguồn)
