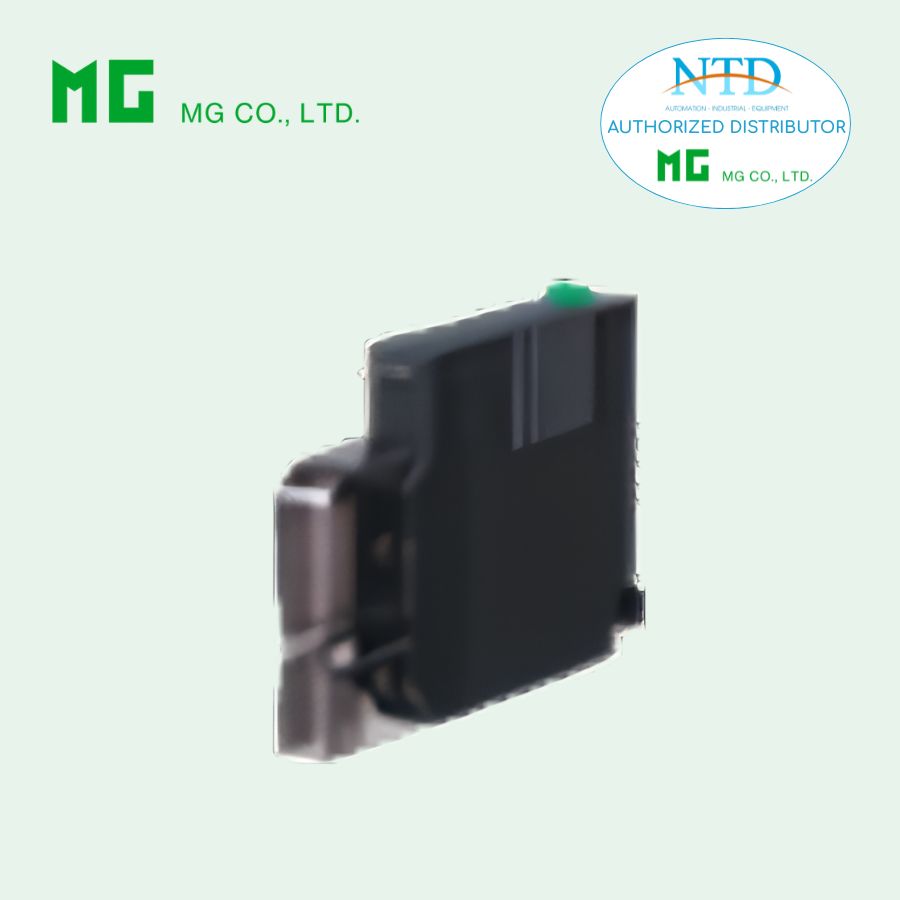

R5T-YS MG (M-System) là mô-đun đầu ra dòng điện 4–20 mA thuộc dòng Remote I/O R5 Series, sử dụng khối terminal vít và hỗ trợ 1 hoặc 2 kênh đầu ra. Thiết bị cho phép xuất tín hiệu 4–20 mA DC từ hệ thống điều khiển đến các thiết bị hiện trường như van điều khiển, bộ truyền tín hiệu, bộ hiển thị hoặc thiết bị chấp hành, phù hợp cho các hệ thống PLC, DCS và SCADA trong công nghiệp.

Model

R5T-YS[1][2]/A[3]

Thông tin đặt hàng

Mã đặt hàng: R5T-YS[1][2]/A[3]
Chọn mã cho từng mục [1] đến [3].

Ví dụ: R5T-YS1W/A/H/Q

Nếu chọn tùy chọn /Q, cần chỉ định thêm thông số.
Ví dụ: /C01/S01

[1] Số kênh

• 1: 1 kênh

• 2: 2 kênh

[2] Chế độ truyền thông

• S: Single

• W: Dual

Chức năng giữ đầu ra

• /A: Có công tắc cài đặt Output Hold

[3] Tùy chọn

Điện trở tải

• (để trống): ≤ 300 Ω

• /H: ≤ 600 Ω (chỉ áp dụng cho loại 1 kênh)

Tùy chọn khác

• (để trống): Không

• /Q: Tùy chọn khác (cần chỉ định chi tiết)

Thông số tùy chọn /Q

Lớp phủ bảo vệ

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Rubber

Vật liệu vít terminal

• /S01: Thép không gỉ

Thông số kỹ thuật chung

Kết nối

• Bus nội bộ: thông qua đế lắp đặt R5-BS

• Đầu ra: khối terminal vít M3.5 (mô-men siết 0.8 N·m)

• Nguồn nội bộ: cấp qua đế R5-BS

Vật liệu terminal

• Thép mạ niken (tiêu chuẩn)

• Hoặc thép không gỉ

Cách ly

• Output 1 – Output 2 – Bus nội bộ – nguồn nội bộ

Chức năng giữ đầu ra (Output Hold)

Cho phép cài đặt giữ giá trị đầu ra hoặc tắt chức năng khi xảy ra lỗi truyền thông thông qua DIP switch bên cạnh module.

Đèn RUN

LED hai màu (đỏ / xanh)

• Đỏ: Bus A hoạt động bình thường

• Xanh: Bus B hoạt động bình thường

• Vàng: Cả hai bus hoạt động bình thường

Thông số đầu ra

Dải đầu ra

4 – 20 mA DC

Điện trở tải

• 300 Ω tối đa

• 600 Ω tối đa khi sử dụng tùy chọn /H

Điều kiện lắp đặt

• Nhiệt độ làm việc: -10 đến +55°C

• Độ ẩm làm việc: 30 – 90 %RH (không ngưng tụ)

• Môi trường: không có khí ăn mòn hoặc bụi nặng

• Lắp đặt: đế R5-BS

Khối lượng: khoảng 110 g

Hiệu suất

Độ chính xác chuyển đổi

±0.1 %

Dải dữ liệu

0 – 10000 của dải đầu ra

Phân bổ dữ liệu

• 1: loại 1 kênh

• 2: loại 2 kênh

Hệ số nhiệt

±0.015 %/°C

Với tùy chọn /H:
±0.02 %/°C

Thời gian đáp ứng

≤ 0.2 giây (0 – 90%)

Cách điện

• Điện trở cách điện: ≥ 100 MΩ với 500 VDC

Độ bền điện môi

• 1500 VAC / 1 phút
  (giữa output 1 – output 2 – bus nội bộ – nguồn nội bộ)

• 2000 VAC / 1 phút
  (giữa nguồn cấp và FG – cách ly tại module nguồn)
