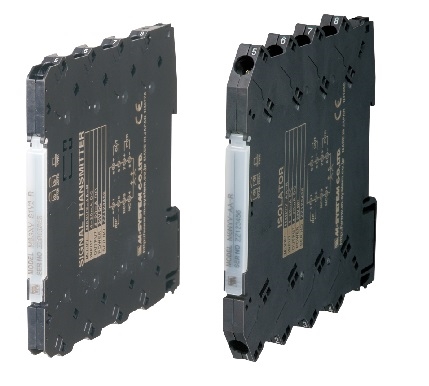

R6N-YS2 - MG (M-System) là mô-đun đầu ra dòng DC 2 kênh thuộc hệ thống Remote I/O dòng R6, được thiết kế nhỏ gọn với terminal dạng vít giúp đấu nối thuận tiện trong tủ điều khiển công nghiệp. Thiết bị chuyển đổi dữ liệu điều khiển từ hệ thống PLC, DCS hoặc SCADA thành tín hiệu dòng 4–20 mA, phục vụ điều khiển các thiết bị trường như van điều khiển, biến tần, bộ điều khiển công suất hoặc thiết bị chấp hành khác.
Mô-đun cho phép cấu hình dải đầu ra và các thông số hoạt động bằng DIP switch hoặc phần mềm PC configurator, đồng thời hỗ trợ thiết lập trạng thái đầu ra khi mất truyền thông. Thiết bị được lắp đặt trên đế R6N-BS, giúp tích hợp nhanh chóng vào hệ thống Remote I/O.
Đặc điểm và tính năng
-
Mô-đun đầu ra dòng DC 2 kênh
-
Tín hiệu đầu ra 4–20 mA
-
Có thể cấu hình bằng DIP switch hoặc phần mềm PC
-
Hỗ trợ thiết lập trạng thái đầu ra khi mất truyền thông
-
Hiệu chỉnh Zero và Span bằng phần mềm PC
-
Địa chỉ mô-đun cấu hình bằng DIP switch và rotary switch
-
Thiết kế nhỏ gọn, phù hợp hệ thống Remote I/O R6 Series
-
Lắp đặt trên đế R6N-BS
Thông tin đặt hàng
Model: R6N-YS2[1]
Ví dụ: R6N-YS2/Q
[1] Tùy chọn
-
blank: Không tùy chọn
-
/Q: Có tùy chọn (chỉ định thêm)
Tùy chọn lớp phủ
-
/C01: Phủ silicone
-
/C02: Phủ polyurethane
Sản phẩm liên quan
-
Phần mềm cấu hình PC: R6CON
(Có thể tải từ website của hãng)
Khi kết nối với máy tính cần sử dụng cáp chuyên dụng, tham khảo tài liệu phần mềm cấu hình để chọn loại cáp phù hợp.
Thành phần đi kèm
-
Điện trở cho đầu ra không sử dụng:
250 Ω, 0.25 W
Thông số kỹ thuật chung
Kết nối
-
Bus nội bộ: Qua đế lắp đặt R6N-BS
-
Đầu ra: Terminal vít M3 (mô-men siết 0.5 N·m)
Nguồn nội bộ
-
Cấp qua Installation Base R6N-BS
Đầu cos khuyến nghị
-
Chiều rộng tối đa: 5.8 mm
-
Không phù hợp với loại có ống cách điện
Tiết diện dây
-
0.2 – 2.5 mm²
Vật liệu vỏ
-
Nhựa chống cháy (màu đen)
Cách ly
-
Output 1 ↔ Output 2 ↔ Bus nội bộ / nguồn nội bộ
Cấu hình mô-đun
-
Hiệu chỉnh Zero và Span: bằng phần mềm PC
-
Địa chỉ mô-đun: DIP switch và rotary switch bên hông
-
Trạng thái đầu ra khi mất truyền thông: cấu hình bằng DIP switch
-
Chế độ cấu hình: DIP switch bên hông
Chỉ thị LED
-
Power: LED xanh
-
Status: LED hai màu (đỏ / xanh)
Thông số đầu ra
Dải đầu ra
-
4 – 20 mA DC
Quá dải đầu ra
-
-15 % đến +115 %
Tải tối đa
-
550 Ω
Điều kiện lắp đặt
Dòng tiêu thụ
-
45 mA
Nhiệt độ hoạt động
-
-10 đến +55°C
Độ ẩm hoạt động
-
30 – 90 %RH (không ngưng tụ)
Môi trường
-
Không có khí ăn mòn hoặc bụi nặng
Lắp đặt
-
Trên đế R6N-BS
Khối lượng
-
60 g
Hiệu suất
Độ chính xác chuyển đổi
-
±0.1 %
Dải dữ liệu
-
0 – 10000 theo dải đầu ra
Phân bổ dữ liệu
-
2
Hệ số nhiệt
-
±0.01 %/°C
Thời gian đáp ứng
-
≤ 0.25 giây (0 – 90 %)
Ảnh hưởng điện áp nguồn
-
±0.1 %
Điện trở cách điện
-
≥ 100 MΩ (500 V DC)
Độ bền điện môi
-
1500 V AC trong 1 phút
(giữa Output 1 – Output 2 – bus nội bộ hoặc nguồn nội bộ với đất)
