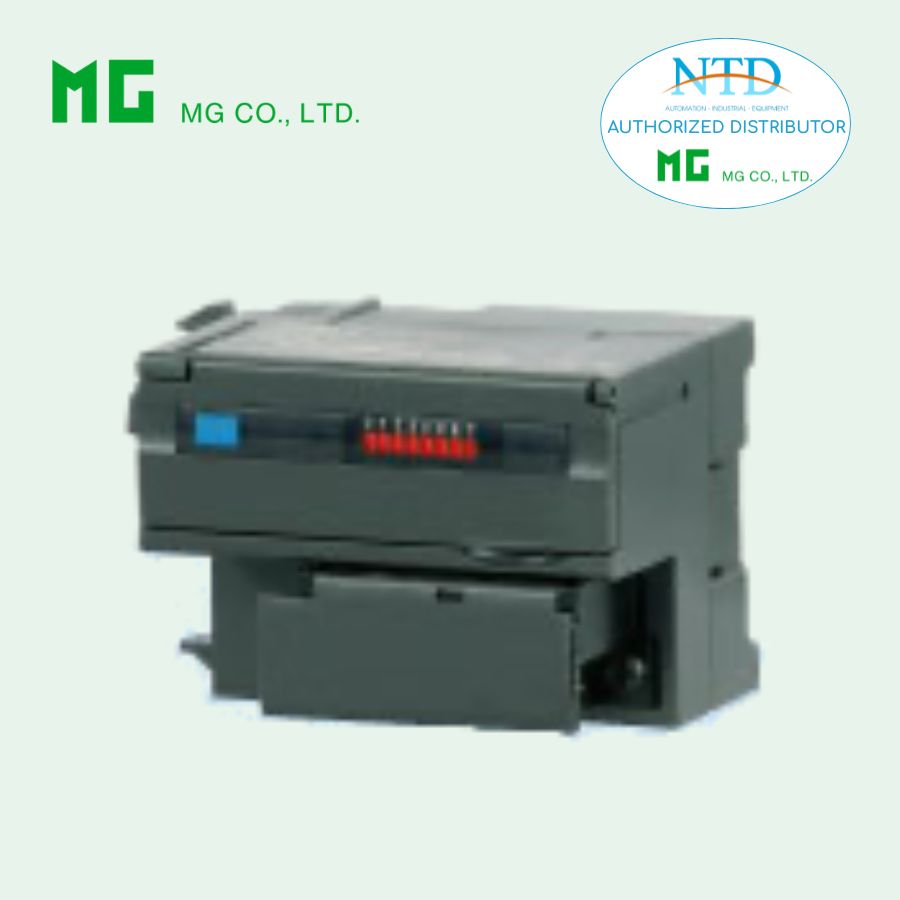

Mô-đun I/O CC-Link R7C-EC8A CỦA MG (M-System)

R7C-EC8A – Mô-đun I/O CC-Link - MG (M-System)

Dòng sản phẩm: Remote I/O R7 Series
Loại: CC-Link I/O Module
Chuẩn giao tiếp: CC-Link Ver.1.10
Chức năng: Ngõ ra transistor NPN (mở rộng), 8 điểm

1. Giới thiệu chung

R7C-EC8A (M-System) là mô-đun mở rộng ngõ ra số dạng transistor NPN với 8 điểm, sử dụng trong hệ thống CC-Link. Thiết bị kết nối với mô-đun I/O CC-Link chính (model: R7C), giúp mở rộng số lượng ngõ ra trong hệ thống điều khiển công nghiệp.

2. Tính năng & đặc điểm

• 8 điểm ngõ ra transistor NPN (dạng mở rộng)

• Kết nối với mô-đun CC-Link (R7C)

• Có đèn LED hiển thị trạng thái ngõ ra

• Thiết kế nhỏ gọn, dễ lắp đặt trên thanh DIN

• Cách ly giữa ngõ ra và mạch nội bộ

3. Thông tin đặt hàng

Model: R7C–EC8A[1]

Code đặt hàng: R7C-EC8A[1]
(Ví dụ: R7C-EC8A/Q)

[1] Tùy chọn:

• (blank): Không có

• /Q: Có tùy chọn (chỉ định thêm)

Chi tiết tùy chọn /Q (lớp phủ bảo vệ):

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Rubber

4. Thông số kỹ thuật chung

• Kết nối: Terminal vít rời M3 (lực siết 0.5 N·m)

• Đầu cos:

  • Hãng khuyến nghị: Nichifu Co., Ltd; Japan Solderless Terminal MFG Co., Ltd

  • Tiết diện dây: 0.25 – 1.65 mm² (AWG 22 – 16)

• Vật liệu terminal: Thép mạ niken

• Vỏ: Nhựa chống cháy (màu xám)

• Cách ly: Giữa ngõ ra và mạch nội bộ

• Hiển thị trạng thái: LED sáng khi ngõ ra ON

5. Thông số ngõ ra

• Loại ngõ ra: NPN, common âm (8 điểm/common)

• Số ngõ ra hoạt động đồng thời: Không giới hạn (tại 24V DC)

• Điện áp tải định mức: 24V DC ±10%

• Dòng ngõ ra:

  • 0.25 A / điểm

  • 2.0 A / common

• Điện áp dư: ≤ 1.2 V

• Dòng rò: ≤ 0.1 mA

• Thời gian ON: ≤ 0.5 ms

• Thời gian OFF: ≤ 1.5 ms

Lưu ý: Khi điều khiển tải cảm, cần mắc diode song song với tải.

6. Điều kiện lắp đặt & môi trường

• Nguồn tiêu thụ: ~10 mA (DC)

• Nhiệt độ hoạt động: -10 đến +55°C

• Nhiệt độ lưu trữ: -20 đến +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không có khí ăn mòn hoặc nhiều bụi

• Lắp đặt: Thanh DIN 35 mm

• Khối lượng: 90 g

7. Hiệu suất cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 1500 V AC trong 1 phút (giữa ngõ ra và mạch nội bộ)
