Mô-đun I/O CC-Link R7C-EC8C CỦA MG (M-System)

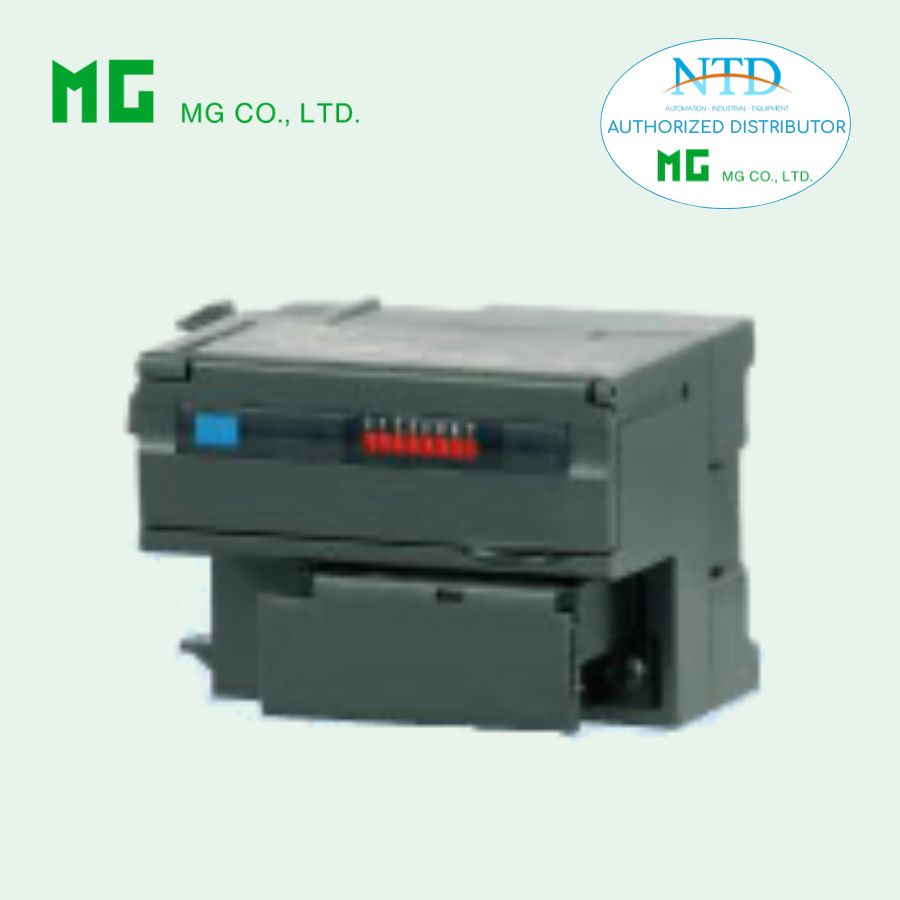

R7C-EC8C – Mô-đun I/O CC-Link - MG (M-System)

Dòng sản phẩm: Remote I/O R7 Series
Loại: CC-Link I/O Module
Chuẩn giao tiếp: CC-Link Ver.1.10
Chức năng: Ngõ ra relay tiếp điểm (mở rộng), 8 điểm

1. Giới thiệu chung

R7C-EC8C (M-System) là mô-đun mở rộng ngõ ra dạng relay tiếp điểm với 8 điểm, sử dụng trong hệ thống CC-Link. Thiết bị kết nối với mô-đun I/O CC-Link chính (model: R7C), cho phép điều khiển linh hoạt nhiều loại tải AC/DC trong hệ thống công nghiệp.

2. Tính năng & đặc điểm

• 8 điểm ngõ ra relay tiếp điểm (dạng mở rộng)

• Kết nối với mô-đun CC-Link (R7C)

• Điều khiển được tải AC và DC

• Có đèn LED hiển thị trạng thái ngõ ra

• Thiết kế nhỏ gọn, lắp đặt trên thanh DIN

• Cách ly giữa ngõ ra và mạch nội bộ

3. Thông tin đặt hàng

Model: R7C–EC8C[1]

Code đặt hàng: R7C-EC8C[1]
(Ví dụ: R7C-EC8C/Q)

[1] Tùy chọn:

• (blank): Không có

• /Q: Có tùy chọn (chỉ định thêm)

Chi tiết tùy chọn /Q (lớp phủ bảo vệ):

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Rubber

4. Thông số kỹ thuật chung

• Kết nối: Terminal vít rời M3 (lực siết 0.5 N·m)

• Đầu cos:

  • Hãng khuyến nghị: Nichifu Co., Ltd; Japan Solderless Terminal MFG Co., Ltd

  • Tiết diện dây: 0.25 – 1.65 mm² (AWG 22 – 16)

• Vật liệu terminal: Thép mạ niken

• Vỏ: Nhựa chống cháy (màu xám)

• Cách ly: Giữa ngõ ra và mạch nội bộ

• Hiển thị trạng thái: LED sáng khi ngõ ra ON

5. Thông số ngõ ra (Relay)

• Số điểm: 8 điểm

• Common: 1 common / 4 điểm (tổng 4 terminal)

• Dòng common tối đa: 8 A (tổng 4 terminal)

• Số ngõ ra hoạt động đồng thời: Không giới hạn (tại 24V DC)

Thông số tải:

• Điện áp/dòng tải: 24V DC ±10% / ≥ 60 mA

• Tải định mức:

  • 250V AC @ 2A (cosφ = 1)

  • 30V DC @ 2A (tải thuần trở)

Khả năng đóng cắt:

• Điện áp đóng cắt tối đa: 250V AC, 30V DC

• Công suất đóng cắt tối đa: 500 VA (AC), 60 W (DC)

• Tải tối thiểu: 24V DC @ 5 mA

Tuổi thọ:

• Điện: 100,000 lần (30 lần/phút)

• Cơ khí: 20,000,000 lần (300 lần/phút)

Thời gian đáp ứng:

• ON: ≤ 10 ms

• OFF: ≤ 10 ms

Lưu ý:
Khi điều khiển tải cảm, nên sử dụng mạch bảo vệ tiếp điểm và chống nhiễu.

6. Điều kiện lắp đặt & môi trường

• Dòng tiêu thụ: ~40 mA (DC)

• Dòng điều khiển relay: ~60 mA

• Nhiệt độ hoạt động: -10 đến +55°C

• Nhiệt độ lưu trữ: -20 đến +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không có khí ăn mòn hoặc nhiều bụi

• Lắp đặt: Thanh DIN 35 mm

• Khối lượng: 150 g

7. Hiệu suất cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 1500 V AC trong 1 phút (giữa ngõ ra và mạch nội bộ)
