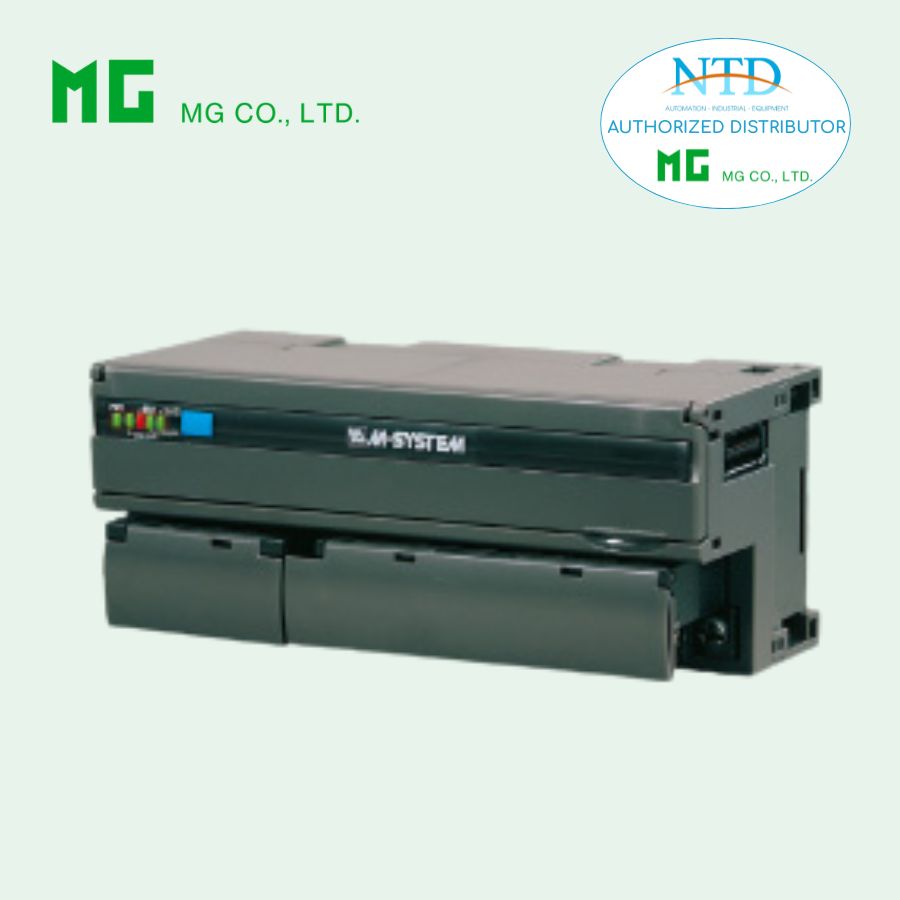

Mô-đun I/O CC-Link R7C-RS4 CỦA MG (M-System)

R7C-RS4 – Mô-đun I/O CC-Link - MG (M-System)

Dòng sản phẩm: Remote I/O R7 Series
Loại: CC-Link I/O Module
Chuẩn giao tiếp: CC-Link Ver.1.10
Chức năng: Ngõ vào RTD (cảm biến nhiệt điện trở), 4 kênh, cách ly

1. Giới thiệu chung

R7C-RS4 (M-System) là mô-đun ngõ vào RTD 4 kênh dùng trong hệ thống CC-Link, cho phép đo nhiệt độ với độ chính xác cao. Thiết bị hỗ trợ lựa chọn loại cảm biến, cấu hình linh hoạt bằng DIP switch hoặc phần mềm R7CON và có thể mở rộng thêm mô-đun I/O số.

2. Tính năng & đặc điểm

• 4 kênh ngõ vào RTD, cách ly từng kênh

• Lựa chọn loại cảm biến bằng DIP switch

• Cấu hình zero, span, scaling và đơn vị nhiệt độ qua R7CON

• Tùy chọn tốc độ chuyển đổi

• Cài đặt chế độ burnout (upscale/downscale)

• Hỗ trợ mở rộng I/O số

• Hiển thị trạng thái bằng LED

3. Thông tin đặt hàng

Model: R7C–RS4-R[1]

Code đặt hàng: R7C-RS4-R[1]
(Ví dụ: R7C-RS4-R/Q)

Nguồn cấp:

• R: 24V DC (±10%, ripple ≤ 10% p-p)

[1] Tùy chọn:

• (blank): Không có

• /Q: Có tùy chọn (chỉ định thêm)

Chi tiết tùy chọn /Q (lớp phủ bảo vệ):

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ Rubber

Ghi chú: Có thể yêu cầu cấu hình sẵn từ nhà máy (ESU-7801-C).

4. Sản phẩm liên quan

• Cáp cấu hình: MCN-CON, COP-US

• Phần mềm cấu hình: R7CON

• File CSP+

• Mô-đun mở rộng đầu vào: R7C-EAx

• Mô-đun mở rộng đầu ra: R7C-ECx

5. Thông số kỹ thuật chung

• Kết nối: Terminal vít rời M3 (0.5 N·m)

• Tiết diện dây: 0.25 – 1.65 mm² (AWG 22 – 16)

• Vật liệu terminal: Thép mạ niken

• Vỏ: Nhựa chống cháy (màu xám)

• Cách ly: Giữa các kênh đầu vào – nguồn – CC-Link – FG

• Điều chỉnh zero/span: Qua R7CON

• Mở rộng:

  • Không mở rộng (mặc định)

  • Input: 8 hoặc 16 điểm

  • Output: 8 hoặc 16 điểm
    (chọn bằng DIP switch)

• Tốc độ chuyển đổi: Chọn bằng DIP switch

• Burnout: Upscale (mặc định) / Downscale

• Tuyến tính hóa: Tiêu chuẩn

• Cài đặt RTD: DIP switch hoặc R7CON

• LED trạng thái: PWR

• Cổng cấu hình: Jack mini 2.5 mm

6. Truyền thông CC-Link

• Chuẩn: Ver.1.10

• Kết nối: Terminal vít M3

• Cáp: CC-Link (Mitsubishi Electric)

• Địa chỉ trạm: 1 – 64 (mặc định: 00)

• Loại trạm: Remote device

• Phân bổ dữ liệu: 1

• Tốc độ truyền:

  • 156 kbps (mặc định)

  • 625 kbps, 2.5 Mbps, 5 Mbps, 10 Mbps

• LED: RUN, ERR, SD, RD

7. Thông số đầu vào

• Loại tín hiệu: RTD

• Điện trở đầu vào: ≥ 1 MΩ

• Điện trở dây tối đa: 100 Ω / dây

• Dòng kích: ≤ 1 mA

8. Điều kiện lắp đặt & môi trường

• Dòng tiêu thụ: ~90 mA (DC)

• Nhiệt độ hoạt động: -10 đến +55°C

• Nhiệt độ lưu trữ: -20 đến +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không có khí ăn mòn hoặc nhiều bụi

• Lắp đặt: DIN rail 35 mm

• Khối lượng: 200 g

9. Hiệu suất

• Độ chính xác: ±1°C
  (±3°C đối với Cu10 @ 25°C)

• Tốc độ chuyển đổi: 250 ms (mặc định) / 500 ms

• Dải dữ liệu:

  • °C, K × 10 (số nguyên)

  • °F

• Hệ số nhiệt: ±0.015%/°C
  (riêng Cu10: ±0.150%/°C)

• Thời gian đáp ứng: (Tốc độ chuyển đổi × 2 + 50 ms)

10. Hiệu suất cách điện

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 1500 V AC trong 1 phút
  (Giữa các kênh đầu vào – nguồn – CC-Link – FG)
