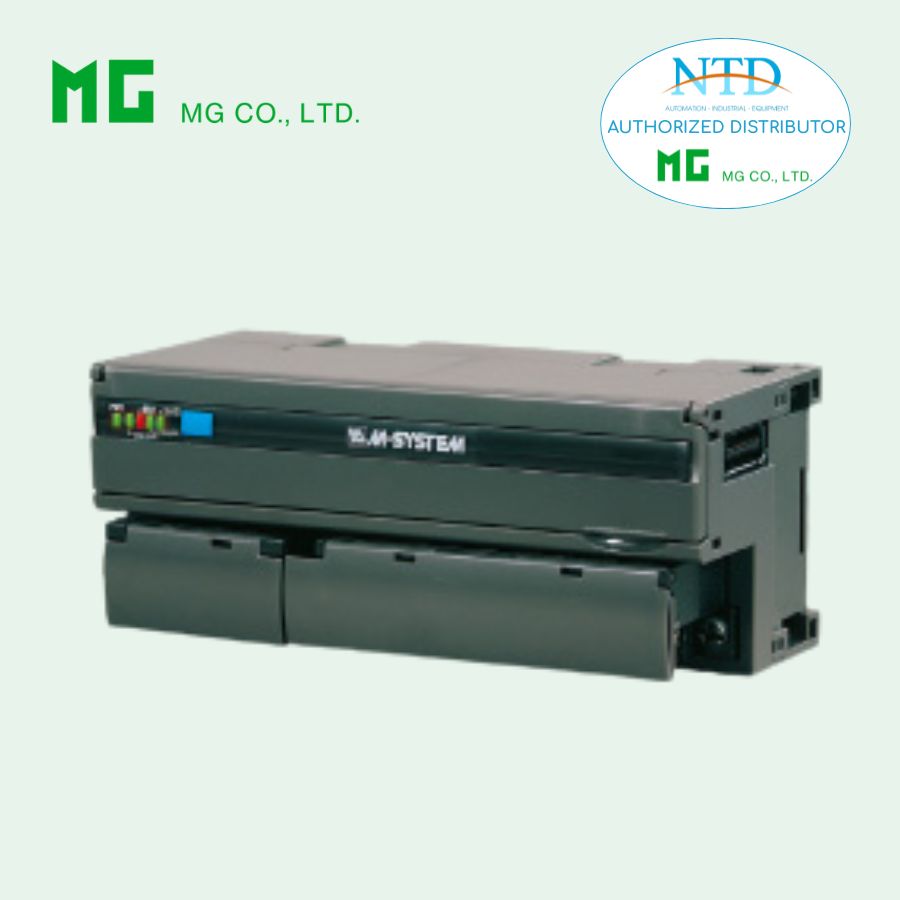

R7C-YS4 – Mô-đun I/O CC-Link - MG (M-System)
Dòng sản phẩm: Remote I/O R7 Series
Loại: CC-Link I/O Module
Chuẩn giao tiếp: CC-Link Ver.1.10
Chức năng: Ngõ ra dòng DC, 4 kênh, cách ly
1. Giới thiệu chung
R7C-YS4 (M-System) là mô-đun ngõ ra dòng DC 4 kênh trong hệ thống CC-Link, cung cấp tín hiệu 4–20 mA ổn định và chính xác. Thiết bị hỗ trợ cấu hình linh hoạt qua phần mềm R7CON, phù hợp cho các ứng dụng điều khiển và truyền tín hiệu analog.
2. Tính năng & đặc điểm
-
4 kênh ngõ ra dòng DC (4–20 mA)
-
Cấu hình zero, span, scaling qua R7CON
-
Tùy chọn chế độ khi mất truyền thông (giữ/reset tín hiệu)
-
Hiển thị trạng thái bằng LED
-
Tích hợp điện trở kết thúc (terminating resistor)
3. Thông tin đặt hàng
Model: R7C–YS4–[1][2]
Code đặt hàng: R7C-YS4-[1][2]
(Ví dụ: R7C-YS4-AR/Q)
[1] Nguồn cấp:
-
R: 24V DC (±10%, ripple ≤ 10% p-p)
-
AR: 24V AC / 24V DC (universal) (không hỗ trợ CE)
[2] Tùy chọn:
-
(blank): Không có
-
/Q: Có tùy chọn (chỉ định thêm)
Chi tiết tùy chọn /Q (lớp phủ bảo vệ):
-
/C01: Phủ Silicone
-
/C02: Phủ Polyurethane
-
/C03: Phủ Rubber
Ghi chú: Có thể yêu cầu cấu hình sẵn từ nhà máy (ESU-7801-AE).
4. Sản phẩm liên quan
-
Cáp cấu hình: MCN-CON, COP-US
-
Phần mềm cấu hình: R7CON
-
File CSP+
5. Thông số kỹ thuật chung
-
Kết nối: Terminal vít rời M3 (0.5 N·m)
-
Tiết diện dây: 0.25 – 1.65 mm² (AWG 22 – 16)
-
Vật liệu terminal: Thép mạ niken
-
Vỏ: Nhựa chống cháy (màu xám)
-
Cách ly: Output 0 → Output 3 → nguồn → CC-Link → FG
-
Điều chỉnh zero/span: Qua R7CON
-
Chế độ khi mất truyền thông:
-
Giữ giá trị (mặc định)
-
Reset output
-
-
LED trạng thái: PWR
-
Cổng cấu hình: Jack mini 2.5 mm
Lưu ý: Không hỗ trợ kết nối mô-đun mở rộng.
6. Truyền thông CC-Link
-
Chuẩn: Ver.1.10
-
Kết nối: Terminal vít M3
-
Cáp: CC-Link (Mitsubishi Electric)
-
Địa chỉ trạm: 1 – 64 (mặc định: 00)
-
Loại trạm: Remote device
-
Phân bổ dữ liệu: 1
-
Tốc độ truyền:
-
156 kbps (mặc định)
-
625 kbps, 2.5 Mbps, 5 Mbps, 10 Mbps
-
-
Điện trở kết thúc: Tích hợp (DIP switch, mặc định OFF)
-
LED: RUN, ERR, SD, RD
7. Thông số đầu ra
-
Dải tín hiệu: 4 – 20 mA DC
-
Điện trở tải: ≤ 550 Ω
-
Dải hoạt động: -15% đến +115% dải output
8. Điều kiện lắp đặt & môi trường
-
Dòng tiêu thụ:
-
~280 mA (AC)
-
~160 mA (DC)
-
-
Nhiệt độ hoạt động: -10 đến +55°C
-
Nhiệt độ lưu trữ: -20 đến +65°C
-
Độ ẩm: 30 – 90% RH (không ngưng tụ)
-
Môi trường: Không có khí ăn mòn hoặc nhiều bụi
-
Lắp đặt: DIN rail 35 mm
-
Khối lượng: 180 g
9. Hiệu suất
-
Độ chính xác chuyển đổi: ±0.1%
-
Dải dữ liệu: 0 – 10000 (có thể scale)
-
Hệ số nhiệt: ±0.015%/°C
-
Thời gian đáp ứng: 250 ms (0 – 90%)
10. Hiệu suất cách điện
-
Điện trở cách điện: ≥ 100 MΩ (500 V DC)
-
Độ bền điện môi: 1500 V AC trong 1 phút
(Giữa các kênh output – nguồn – CC-Link – FG)
