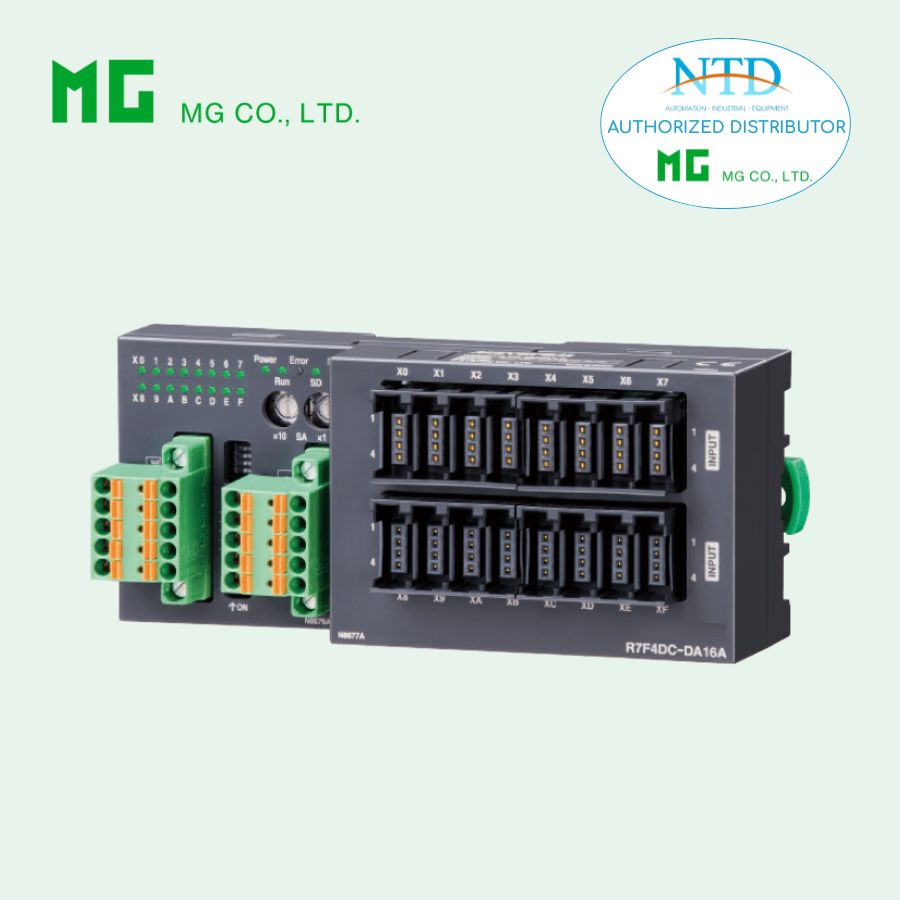

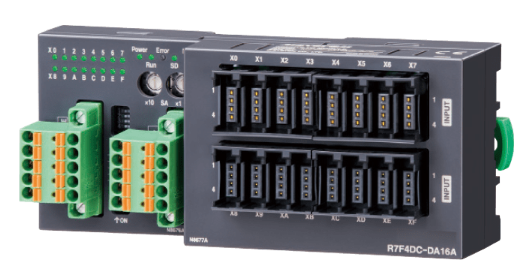

CC-Link I/O MODULE R7F4DC-DA16A-H CỦA MG

MODULE I/O TỪ XA R7F4D SERIES (CC-Link)

Model: R7F4DC-DA16A-H-R

Loại sản phẩm: Module I/O CC-Link
Chức năng: Trao đổi tín hiệu I/O rời rạc với hệ thống mạng CC-Link

ĐẶC ĐIỂM NỔI BẬT

• Hỗ trợ 16 đầu vào số (NPN)
• Kết nối mạng CC-Link ổn định, tốc độ cao
• Sử dụng đầu nối e-CON cho tín hiệu I/O, giúp đấu nối nhanh và gọn
• Terminal nguồn và truyền thông dạng kẹp lò xo
• LED hiển thị trạng thái từng input
• Thiết kế nhỏ gọn, dễ lắp đặt

THÔNG TIN CẤU HÌNH

Loại I/O
DA16A: 16 input số NPN

Kết nối (Terminal)

• Nguồn: kẹp lò xo
• Truyền thông: kẹp lò xo
• I/O: đầu nối e-CON

Nguồn cấp
24V DC (±10%)
Ripple tối đa: 10% p-p

TÙY CHỌN (OPTION)

• Mặc định: không option
• /Q: thêm option

Lớp phủ bảo vệ

• /C01: Silicone
• /C02: Polyurethane
• /C03: Rubber

TRUYỀN THÔNG CC-LINK

• Chuẩn: CC-Link Ver.1.10
• Tốc độ truyền:
  • 156 kbps (mặc định)
  • 625 kbps
  • 2.5 Mbps
  • 5 Mbps
  • 10 Mbps
• Số trạm: 1 – 64
• Cài đặt bằng:
  • Công tắc xoay (station)
  • DIP switch (baud rate)
• Điện trở kết thúc: tích hợp (có thể bật/tắt)
• LED trạng thái: Power, Run, Error, SD, RD

THÔNG SỐ ĐẦU VÀO

• Số kênh: 16 input
• Kiểu: NPN – chung dương
• Điện áp ON: ≥ 17V DC
• Dòng ON: ≥ 2.3 mA
• Điện áp OFF: ≤ 5V DC
• Dòng OFF: ≤ 0.75 mA
• Dòng tiêu thụ: ≤ 3.5 mA mỗi điểm
• Trở kháng đầu vào: khoảng 7.2 kΩ
• Thời gian đáp ứng:
  • ON: ≤ 0.5 ms
  • OFF: ≤ 0.5 ms

NGUỒN CẤP CẢM BIẾN

• 24V DC ±10%
• Ripple: ≤ 5% p-p
• Dòng tối đa: ≤ 2A

LẮP ĐẶT & MÔI TRƯỜNG

• Lắp đặt:
  • Thanh DIN 35 mm
  • Hoặc gắn bề mặt
• Nhiệt độ hoạt động: -10 ~ 55°C
• Nhiệt độ lưu trữ: -20 ~ 65°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không khí sạch, không ăn mòn
• Trọng lượng: khoảng 120 g (nhẹ hơn bản terminal thường)

AN TOÀN & CÁCH LY

• Điện trở cách điện: ≥ 100 MΩ (500V DC)
• Độ bền điện môi: 1500V AC / 1 phút
• Cách ly giữa:
  • Input
  • CC-Link
  • Nguồn
  • FE1

PHẦN MỀM LIÊN QUAN

• File cấu hình CSP+ tải tại:
  • Website hãng
  • CC-Link Partner Association
