MODULE I/O CC-Link – R7F4D SERIES

Thông tin chung

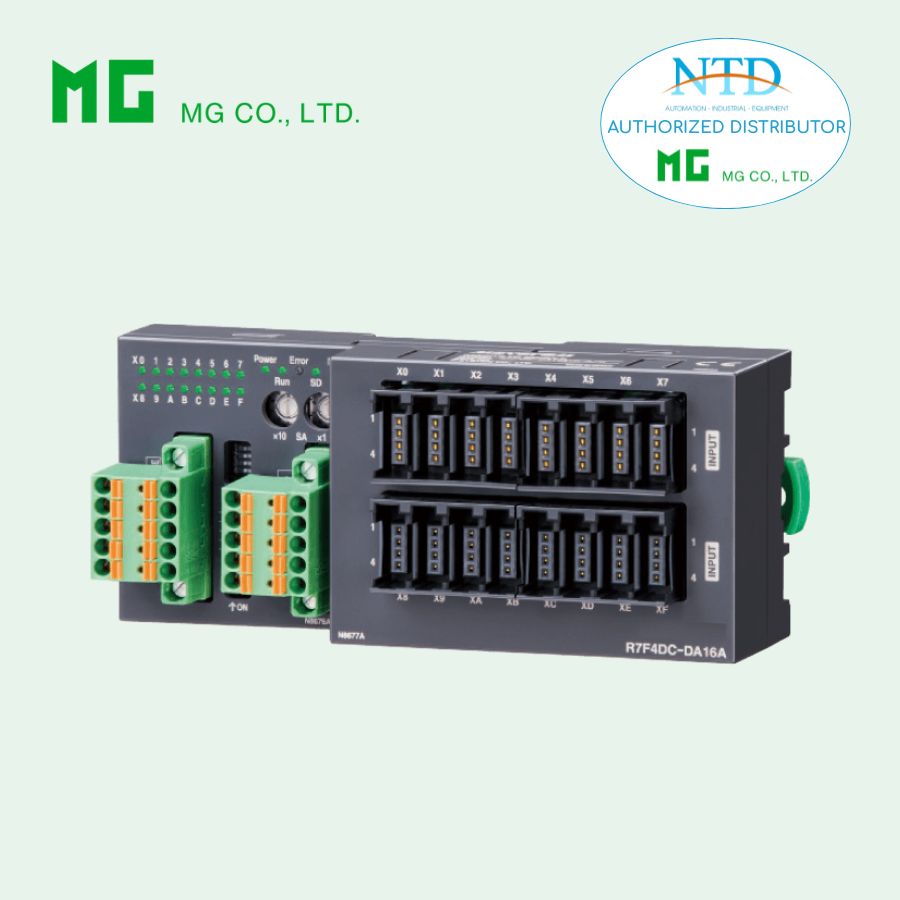

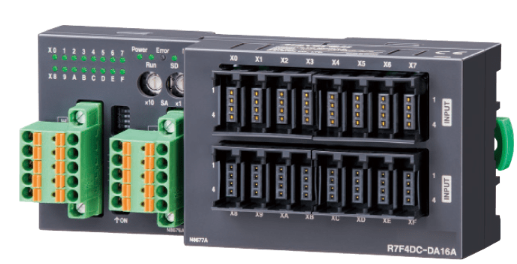

Model: R7F4DC-DA16B-H-R
Dòng sản phẩm: Remote I/O R7F4D Series
Loại module: CC-Link I/O Module

Chức năng

• Module input số PNP, 16 kênh
• Kết nối input dạng e-CON

CHỨC NĂNG VÀ ĐẶC ĐIỂM

• Trao đổi tín hiệu I/O số với hệ thống fieldbus CC-Link
• Thiết kế nhỏ gọn, dễ lắp đặt
• Đèn LED hiển thị trạng thái từng input
• Hỗ trợ kết nối nhanh với đầu nối e-CON

CẤU HÌNH ĐẶT HÀNG
Mã sản phẩm: R7F4DC-DA16B-H-R[1]
Ví dụ: R7F4DC-DA16B-H-R/Q

Tùy chọn [1]

• Không chọn: Không có tùy chọn
• /Q: Có tùy chọn (cần chỉ định thêm)

Lớp phủ bảo vệ (Option /Q)

• /C01: Phủ Silicone
• /C02: Phủ Polyurethane
• /C03: Phủ Cao su

THÔNG SỐ I/O

Loại I/O
DA16B: Input số PNP, 16 điểm

Nguồn cấp
24V DC (±10%)
Ripple tối đa: 10% p-p

KẾT NỐI

• CC-Link: Terminal kẹp lò xo
• Nguồn: Terminal kẹp lò xo
• Input: Đầu nối e-CON
• Vật liệu vỏ: Nhựa chống cháy (màu xám)

TRUYỀN THÔNG CC-LINK

• Chuẩn: CC-Link Ver.1.10
• Tốc độ truyền:
  • 156 kbps (mặc định)
  • 625 kbps
  • 2.5 Mbps
  • 5 Mbps
  • 10 Mbps
• Số trạm: 1 – 64
• Điện trở kết thúc: tích hợp (DIP switch)
• LED trạng thái: Power, Run, Error, SD, RD

THÔNG SỐ INPUT

• Số kênh: 16
• Kiểu: PNP (common âm)
• Điện áp ON: ≥ 17V DC
• Điện áp OFF: ≤ 5V DC
• Dòng ON: ≥ 2.3 mA
• Dòng OFF: ≤ 0.75 mA
• Dòng tiêu thụ mỗi kênh: ≤ 3.5 mA
• Trở kháng: khoảng 7.2 kΩ
• Thời gian đáp ứng:
  • ON: ≤ 0.5 ms
  • OFF: ≤ 0.5 ms

NGUỒN CẤP CHO CẢM BIẾN

• 24V DC ±10%
• Ripple ≤ 5% p-p
• Dòng tối đa: ≤ 2 A

ĐIỀU KIỆN LẮP ĐẶT

• Nhiệt độ hoạt động: -10 ~ +55°C
• Nhiệt độ lưu trữ: -20 ~ +65°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không có khí ăn mòn, bụi nặng
• Lắp đặt:
  • Gắn mặt
  • Thanh DIN 35 mm
• Trọng lượng: khoảng 120 g

HIỆU SUẤT

• Điện trở cách điện: ≥ 100 MΩ (500V DC)
• Độ bền điện: 1500 V AC / 1 phút
