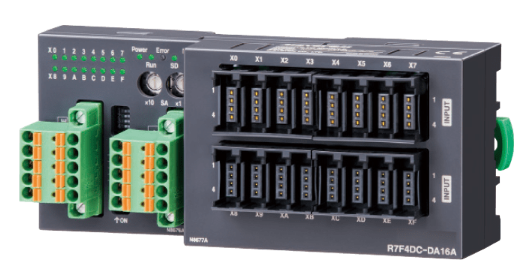

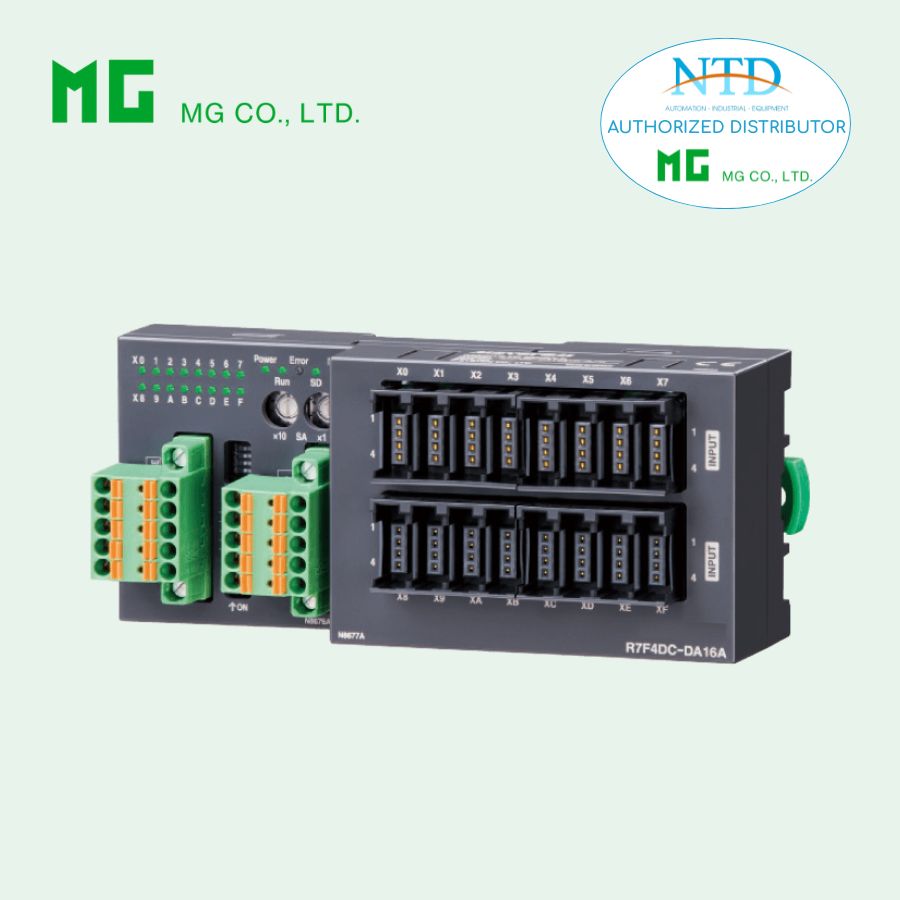

MODULE I/O CC-Link – R7F4D SERIES

Thông tin chung
Model: R7F4DC-DAC16D-H-R
Dòng sản phẩm: Remote I/O R7F4D Series
Loại module: CC-Link I/O Module

Chức năng

• Input số PNP: 8 kênh
• Output transistor PNP: 8 kênh
• Kiểu kết nối I/O: đầu nối e-CON

CHỨC NĂNG VÀ ĐẶC ĐIỂM

• Trao đổi tín hiệu I/O với hệ thống CC-Link fieldbus
• Module tích hợp cả Input và Output
• Kết nối nhanh bằng đầu nối e-CON
• LED hiển thị trạng thái I/O
• Tích hợp bảo vệ:
  • Ngắn mạch
  • Quá nhiệt

CẤU HÌNH ĐẶT HÀNG
Mã sản phẩm: R7F4DC-DAC16D-H-R[1]
Ví dụ: R7F4DC-DAC16D-H-R/Q

Tùy chọn [1]

• Không chọn: Không có tùy chọn
• /Q: Có tùy chọn

Lớp phủ bảo vệ (Option /Q)

• /C01: Phủ Silicone
• /C02: Phủ Polyurethane
• /C03: Phủ Cao su

THÔNG SỐ I/O

Loại I/O
DAC16D:

• 8 input PNP
• 8 output transistor PNP

Nguồn cấp
24V DC (±10%)
Ripple tối đa: 10% p-p

KẾT NỐI

• CC-Link: Terminal kẹp lò xo
• Nguồn: Terminal kẹp lò xo
• I/O: Đầu nối e-CON
• Vỏ: Nhựa chống cháy (màu xám)

TRUYỀN THÔNG CC-LINK

• Chuẩn: CC-Link Ver.1.10
• Cáp: Theo Mitsubishi Electric
• Số trạm: 1 – 64
• Tốc độ truyền:
  • 156 kbps (mặc định)
  • 625 kbps
  • 2.5 Mbps
  • 5 Mbps
  • 10 Mbps
• Điện trở cuối: tích hợp (DIP switch)
• LED trạng thái: Power, Run, Error, SD, RD

THÔNG SỐ INPUT

• Số kênh: 8 (PNP – common âm)
• Điện áp ON: ≥ 17V DC
• Điện áp OFF: ≤ 5V DC
• Dòng ON: ≥ 2.3 mA
• Dòng OFF: ≤ 0.75 mA
• Dòng mỗi kênh: ≤ 3.5 mA
• Trở kháng: khoảng 7.2 kΩ
• Thời gian đáp ứng:
  • ON: ≤ 0.5 ms
  • OFF: ≤ 0.5 ms

THÔNG SỐ OUTPUT

• Số kênh: 8 (PNP transistor – common dương)
• Điện áp tải: 24V DC ±10%
• Dòng định mức:
  • 0.1 A mỗi kênh
  • 0.8 A mỗi common
• Điện áp dư: ≤ 1.2 V
• Dòng rò: ≤ 0.1 mA
• Thời gian đáp ứng:
  • ON: ≤ 0.2 ms
  • OFF: ≤ 0.5 ms

BẢO VỆ

• Chống ngắn mạch
• Chống quá nhiệt

Lưu ý
Khi điều khiển tải cảm cần mắc diode song song với tải

NGUỒN CẤP CẢM BIẾN

• 24V DC ±10%
• Ripple ≤ 5% p-p
• Dòng tối đa: ≤ 1 A

ĐIỀU KIỆN LẮP ĐẶT

• Nhiệt độ hoạt động: -10 ~ +55°C
• Nhiệt độ lưu trữ: -20 ~ +65°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không khí ăn mòn, không bụi nặng
• Lắp đặt:
  • Gắn mặt
  • Thanh DIN 35 mm
• Trọng lượng: khoảng 120 g

HIỆU SUẤT

• Điện trở cách điện: ≥ 100 MΩ (500V DC)
• Độ bền điện: 1500 V AC / 1 phút

TIÊU CHUẨN VÀ CHỨNG NHẬN

• EMC:
  • EN 61000-6-4 (EMI)
  • EN 61000-6-2 (EMS)
• RoHS: Tuân thủ
