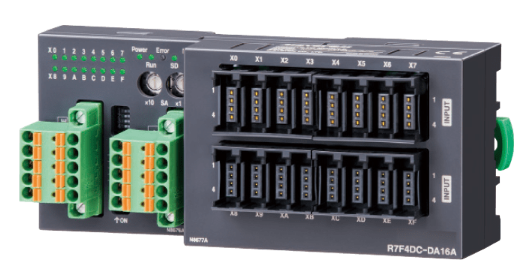

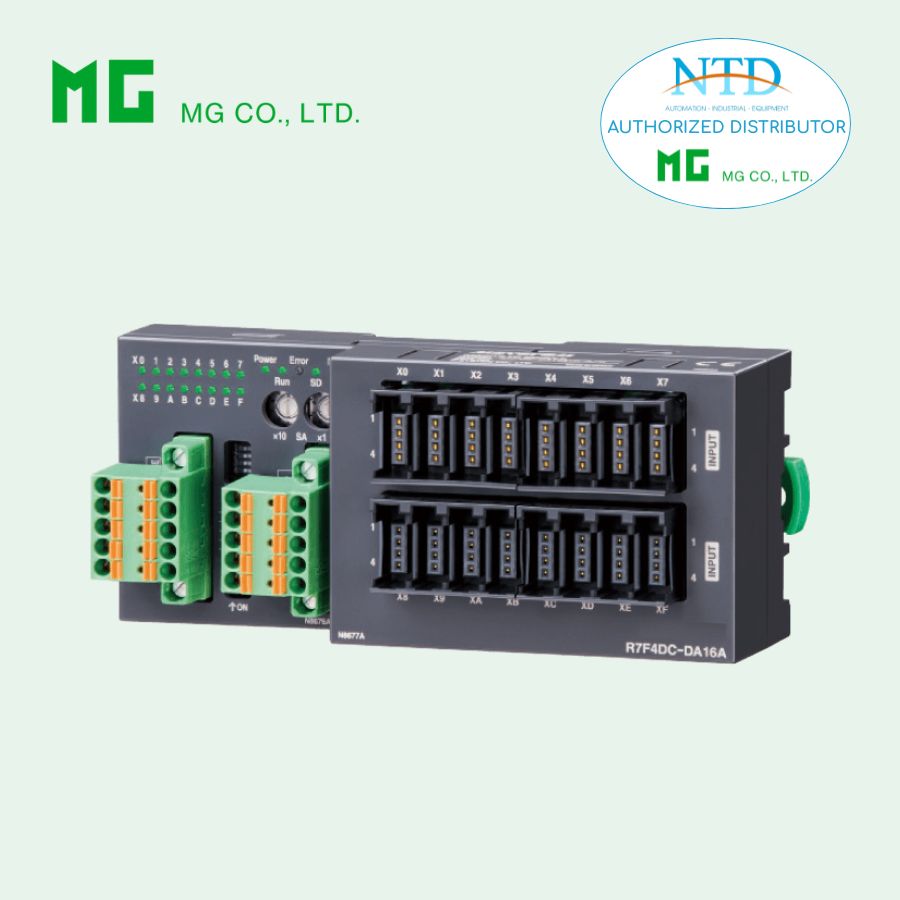

MODULE I/O CC-Link – R7F4D SERIES

Thông tin chung
Model: R7F4DC-DC16B-H-R
Dòng sản phẩm: Remote I/O R7F4D Series
Loại module: CC-Link I/O Module

Chức năng

• 16 Output transistor PNP
• Kiểu kết nối Output: đầu nối e-CON

CHỨC NĂNG VÀ ĐẶC ĐIỂM

• Giao tiếp và trao đổi tín hiệu I/O qua mạng CC-Link
• Module chuyên ngõ ra số (Digital Output)
• Thiết kế gọn, dễ thi công và bảo trì
• LED hiển thị trạng thái từng kênh output
• Tích hợp bảo vệ:
  • Ngắn mạch
  • Quá nhiệt

CẤU HÌNH ĐẶT HÀNG
Mã sản phẩm: R7F4DC-DC16B-H-R[1]
Ví dụ: R7F4DC-DC16B-H-R/Q

Tùy chọn [1]

• Không chọn: Không có option
• /Q: Có option

Lớp phủ bảo vệ (Option /Q)

• /C01: Phủ Silicone
• /C02: Phủ Polyurethane
• /C03: Phủ Cao su

NGUỒN CẤP
24V DC ±10%
Ripple tối đa: 10% p-p

KẾT NỐI

• CC-Link: Terminal kẹp lò xo
• Nguồn: Terminal kẹp lò xo
• Output: Đầu nối e-CON
• Vỏ: Nhựa chống cháy (màu xám)

TRUYỀN THÔNG CC-LINK

• Chuẩn: CC-Link Ver.1.10
• Cáp: Theo Mitsubishi Electric
• Số trạm: 1 – 64
• Tốc độ truyền:
  • 156 kbps (mặc định)
  • 625 kbps
  • 2.5 Mbps
  • 5 Mbps
  • 10 Mbps
• Điện trở cuối: tích hợp (DIP switch)
• LED trạng thái:
  • Power
  • Run
  • Error
  • SD
  • RD

THÔNG SỐ OUTPUT

• Số kênh: 16 (PNP transistor)
• Kiểu common: common dương (Positive common)
• Điện áp tải: 24V DC ±10%
• Ripple: ≤ 5% p-p

Dòng điện

• 0.1 A mỗi kênh
• 1.6 A mỗi common

Thông số điện

• Điện áp dư: ≤ 1.2 V
• Dòng rò: ≤ 0.1 mA

Thời gian đáp ứng

• ON: ≤ 0.2 ms
• OFF: ≤ 0.5 ms

BẢO VỆ

• Chống ngắn mạch
• Chống quá nhiệt

Lưu ý
Khi điều khiển tải cảm (relay, van điện từ), cần mắc diode song song với tải

TIÊU THỤ ĐIỆN
Khoảng 35 mA (24V DC)
Không bao gồm tải I/O

ĐIỀU KIỆN LẮP ĐẶT

• Nhiệt độ hoạt động: -10 ~ +55°C
• Nhiệt độ lưu trữ: -20 ~ +65°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: không khí ăn mòn, không bụi nặng
• Lắp đặt:
  • Gắn mặt
  • Thanh DIN 35 mm
• Trọng lượng: khoảng 120 g

HIỆU SUẤT

• Điện trở cách điện: ≥ 100 MΩ (500V DC)
• Độ bền điện: 1500 V AC / 1 phút
