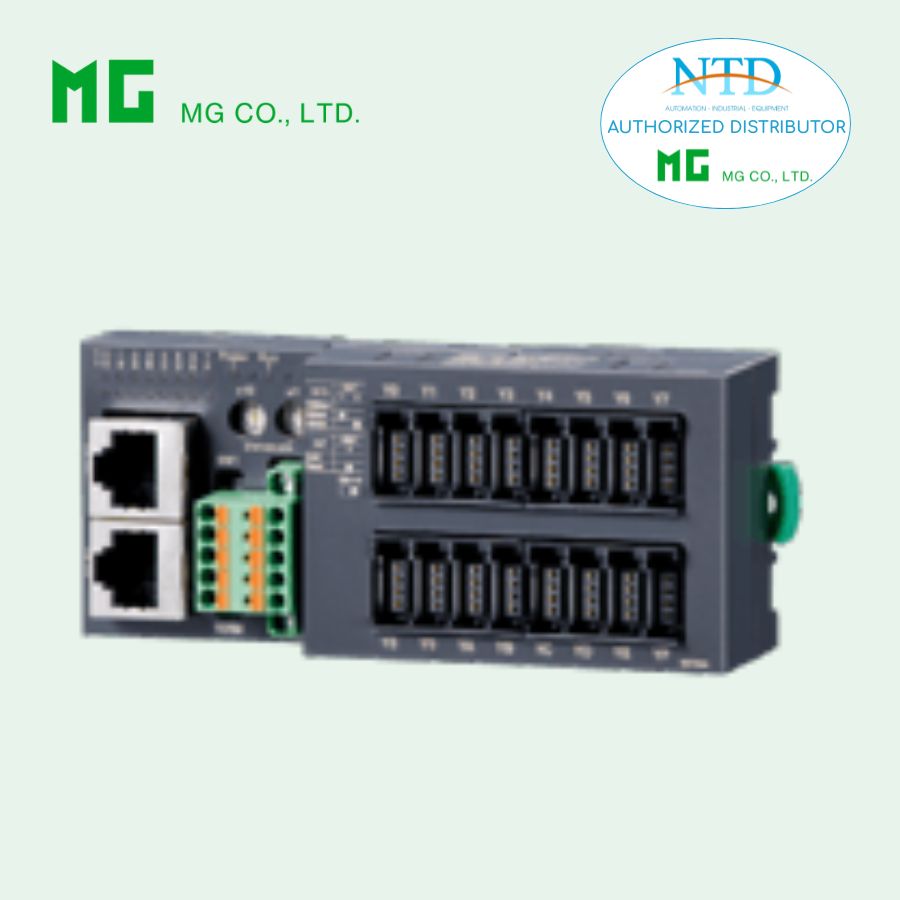

Mô-đun I/O hệ thống liên kết tốc độ cao R7F4DH-2-DC16A của MG

R7F4DH-2-DC16A Mô-đun I/O hệ thống liên kết tốc độ cao - MG (M-SYSTEM)

Mô-đun I/O từ xa dòng R7F4D

(Ngõ ra transistor NPN, 16 điểm, đầu nối MIL (loại 1))

Chức năng & Đặc điểm

• Mô-đun ngõ ra:

  • 16 ngõ ra transistor NPN

• Dành cho hệ thống HLS

• HLS là viết tắt của “Hi-speed Link System” của Step Technica Co., Ltd.

Model: R7F4DH–2–DC16A-R[1]

Thông tin đặt hàng

• Mã sản phẩm: R7F4DH-2-DC16A-R[1]

• Chọn mã tùy chọn cho [1]
  (Ví dụ: R7F4DH-2-DC16A-R/H/Q)

• Chỉ định tùy chọn /Q nếu cần
  (Ví dụ: /C01)

Khối đầu nối

2. Terminal kẹp lò xo cho nguồn cấp
   Cổng RJ-45 cho truyền thông
   Đầu nối MIL (loại 1) cho Output

Loại I/O

• DC16A:

  • Output transistor NPN, 16 điểm

Nguồn cấp

• Nguồn DC

• R: 24V DC
  (Dải điện áp hoạt động: 24V ±10%, ripple tối đa 10% p-p)

[1] Tùy chọn (có thể chọn nhiều)

Chế độ truyền thông

• (để trống): Full-duplex

• /H: Half-duplex

Tùy chọn khác

• (để trống): Không có

• /Q: Tùy chọn khác (chỉ định riêng)

Thông số tùy chọn Q

Lớp phủ bảo vệ

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

Thông số chung

• Kết nối:

  • HLS: Cổng RJ-45

  • Nguồn & cấp nguồn cảm biến: Terminal lò xo không vít

  • Output: Đầu nối MIL

• Vật liệu vỏ: Nhựa chống cháy (màu xám)

• Cách ly:
  Output / nguồn cảm biến / HLS / nguồn / FE

• Xử lý khi mất truyền thông:

  • Giữ trạng thái output (*)

  • Reset output
    (Chọn bằng DIP switch, mặc định: giữ trạng thái)

• Đèn LED trạng thái:

  • Nguồn (xanh): sáng khi cấp nguồn

  • Output (đỏ): sáng khi ON

Truyền thông HLS

• Chế độ: Full-duplex hoặc Half-duplex

Cáp mạng

• Cáp chống nhiễu:

  • Full-duplex: ZHY262PS, ZHT262PS

  • Half-duplex: ZHY221PS

• Cáp chống nhiễu kép: ZHY262PBA

Khoảng cách truyền

• 12 Mbps: 100 m

• 6 Mbps: 200 m

• 3 Mbps: 300 m
  (Cấu hình bằng DIP switch, mặc định: 12 Mbps)

• Phân bổ dữ liệu: 1

• Điện trở kết thúc: Tích hợp (chọn bằng DIP switch, mặc định: tắt)

• LED trạng thái: RUN sáng khi truyền thông bình thường

• Địa chỉ trạm: Cài đặt bằng núm xoay

Thông số ngõ ra (OUTPUT)

• Chung: Common âm (NPN) cho 16 điểm

• Số lượng: 16 điểm

• Số output hoạt động đồng thời: Không giới hạn (24V DC)

Nguồn cấp tải

• 24V DC ±10%, ripple ≤ 5% p-p

• Dòng ≤ 2A

• Dòng định mức: 8A

Đặc tính điện

• Dòng định mức:

  • 0.1 A / điểm

  • 1.6 A / common

• Điện áp dư: ≤ 1.2 V

• Dòng rò: ≤ 0.1 mA

Thời gian đáp ứng

• ON: ≤ 0.2 ms

• OFF: ≤ 0.5 ms

Bảo vệ

• Bảo vệ quá dòng

• Bảo vệ quá nhiệt

⚠️ Lưu ý: Khi điều khiển tải cảm (relay, cuộn dây…), cần mắc diode song song tải

Lắp đặt

• Dòng tiêu thụ: ~50 mA (không bao gồm tải I/O)

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30–90% RH (không ngưng tụ)

• Môi trường: Không khí không ăn mòn, ít bụi

• Kiểu lắp: Gắn bề mặt hoặc thanh DIN (35 mm)

• Khối lượng: 100 g

Hiệu suất

• Điện trở cách điện: ≥ 100 MΩ (500V DC)

• Độ bền điện: 1500V AC trong 1 phút
