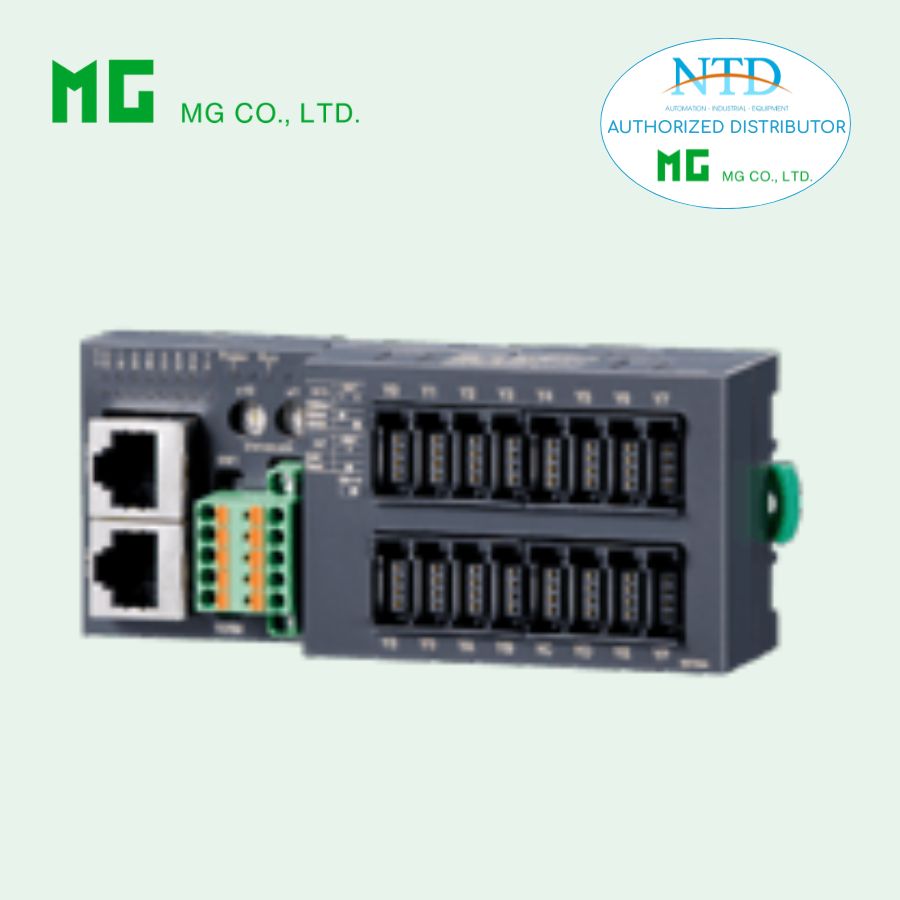

Mô-đun I/O hệ thống liên kết tốc độ cao R7F4DH-3-DAC16D của MG

R7F4DH-3-DAC16D Mô-đun I/O hệ thống liên kết tốc độ cao - MG (M-SYSTEM)

Mô-đun I/O từ xa dòng R7F4D

(Ngõ vào số PNP & ngõ ra transistor PNP, mỗi loại 8 điểm, đầu nối MIL (loại 2))

Chức năng & Đặc điểm

• Mô-đun gồm:

  • 8 ngõ vào số PNP

  • 8 ngõ ra transistor PNP

• Dùng cho hệ thống HLS

• HLS là viết tắt của “Hi-speed Link System” của Step Technica Co., Ltd.

Model: R7F4DH–3–DAC16D-R[1]

Thông tin đặt hàng

• Mã sản phẩm: R7F4DH-3-DAC16D-R[1]

• Chọn mã tùy chọn cho [1]
  (Ví dụ: R7F4DH-3-DAC16D-R/H/Q)

• Chỉ định tùy chọn /Q nếu cần
  (Ví dụ: /C01)

Khối đầu nối

3. Terminal kẹp lò xo cho nguồn cấp
   Cổng RJ-45 cho truyền thông
   Đầu nối MIL (loại 2) cho I/O

Loại I/O

• DAC16D:

  • Input PNP + Output PNP

  • 8 điểm mỗi loại

Nguồn cấp

• Nguồn DC

• R: 24V DC
  (Dải điện áp hoạt động: 24V ±10%, ripple tối đa 10% p-p)

[1] Tùy chọn (có thể chọn nhiều)

Chế độ truyền thông

• (để trống): Full-duplex

• /H: Half-duplex

Tùy chọn khác

• (để trống): Không có

• /Q: Tùy chọn khác (chỉ định riêng)

Thông số tùy chọn Q

Lớp phủ bảo vệ

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

Thông số chung

• Kết nối:

  • HLS: Cổng RJ-45

  • Nguồn & cấp nguồn cảm biến: Terminal lò xo không vít

  • I/O: Đầu nối MIL

• Vật liệu vỏ: Nhựa chống cháy (màu xám)

• Cách ly:
  Input / Output / nguồn cảm biến / HLS / nguồn / FE

• Xử lý khi mất truyền thông:

  • Giữ trạng thái output (*)

  • Reset output
    (Chọn bằng DIP switch, mặc định: giữ trạng thái)

• Đèn LED trạng thái:

  • Nguồn (xanh): sáng khi cấp nguồn

  • I/O (đỏ): sáng khi ON

Truyền thông HLS

• Chế độ: Full-duplex hoặc Half-duplex

Cáp mạng

• Cáp chống nhiễu:

  • Full-duplex: ZHY262PS, ZHT262PS

  • Half-duplex: ZHY221PS

• Cáp chống nhiễu kép: ZHY262PBA

Khoảng cách truyền

• 12 Mbps: 100 m

• 6 Mbps: 200 m

• 3 Mbps: 300 m
  (Cấu hình bằng DIP switch, mặc định: 12 Mbps)

• Phân bổ dữ liệu: 1

• Điện trở kết thúc: Tích hợp (mặc định: tắt)

• LED trạng thái: RUN sáng khi truyền thông bình thường

• Địa chỉ trạm: Cài đặt bằng núm xoay

Thông số ngõ vào (INPUT)

• Chung: Common âm (PNP) cho 8 điểm

• Số lượng: 8 điểm

• Số input hoạt động đồng thời: Không giới hạn

Nguồn cấp cảm biến

• 24V DC ±10%, ripple ≤ 5% p-p

• Dòng ≤ 2A

• Dòng định mức: 8A

Ngưỡng tín hiệu

• ON: ≥ 15V DC (X0–X7 so với GND) / ≥ 3.5 mA

• OFF: ≤ 5V DC (X0–X7 so với GND) / ≤ 1 mA

Đặc tính điện

• Dòng vào: ≤ 5.5 mA / điểm

• Điện trở vào: khoảng 4.4 kΩ

Thời gian đáp ứng

• ON: ≤ 0.5 ms

• OFF: ≤ 0.5 ms

Thông số ngõ ra (OUTPUT)

• Chung: Common dương (PNP) cho 8 điểm

• Số lượng: 8 điểm

• Số output hoạt động đồng thời: Không giới hạn

Nguồn cấp tải

• 24V DC ±10%, ripple ≤ 5% p-p

• Dòng ≤ 2A

• Dòng định mức: 8A

Đặc tính điện

• Dòng định mức:

  • 0.1 A / điểm

  • 0.8 A / common

• Điện áp dư: ≤ 1.2 V

• Dòng rò: ≤ 0.1 mA

Thời gian đáp ứng

• ON: ≤ 0.2 ms

• OFF: ≤ 0.5 ms

Bảo vệ

• Bảo vệ quá dòng

• Bảo vệ quá nhiệt

⚠️ Khi điều khiển tải cảm, cần mắc diode song song tải

Lắp đặt

• Dòng tiêu thụ: ~35 mA (không bao gồm tải I/O)

• Nhiệt độ hoạt động: -10 đến +55°C

• Độ ẩm: 30–90% RH

• Môi trường: Không khí không ăn mòn, ít bụi

• Kiểu lắp: Gắn DIN rail hoặc bề mặt

• Khối lượng: 100 g

Hiệu suất

• Điện trở cách điện: ≥ 100 MΩ (500V DC)

• Độ bền điện: 1500V AC trong 1 phút
