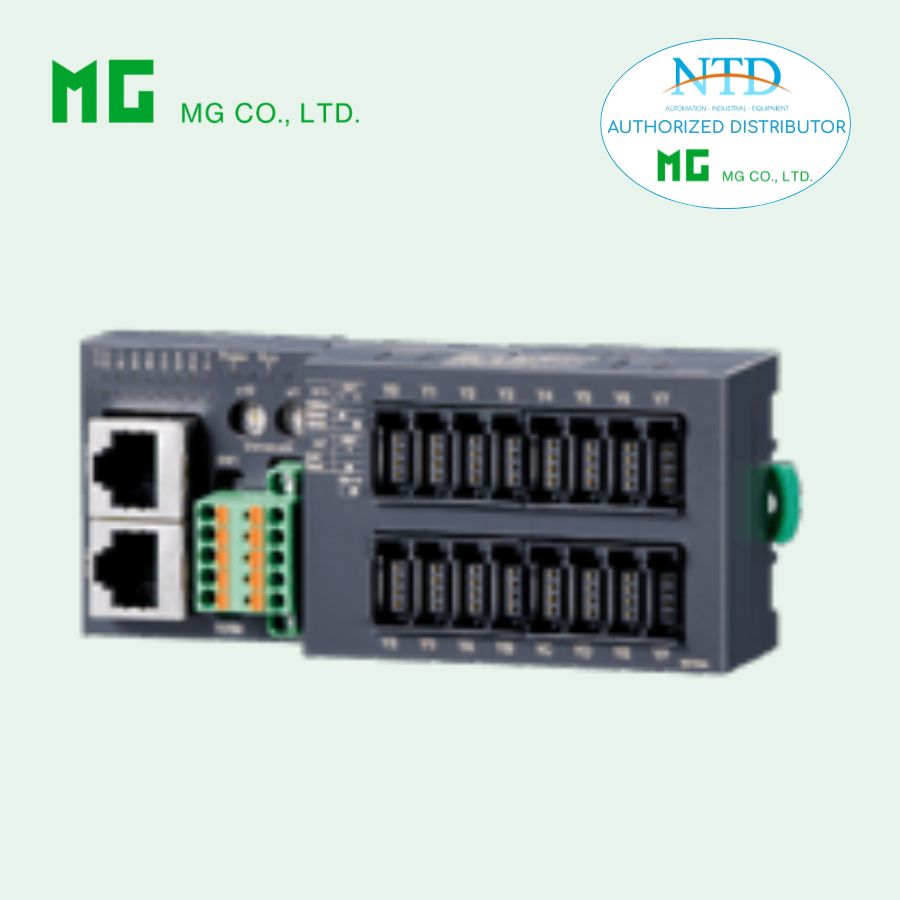

Mô-đun I/O hệ thống liên kết tốc độ cao R7F4DH-3-DC16B của MG

R7F4DH-3-DC16B là mô-đun I/O từ xa thuộc dòng R7F4D, được thiết kế cho hệ thống liên kết tốc độ cao (Hi-speed Link System - HLS) của Step Technica. Thiết bị cung cấp 16 ngõ ra transistor PNP, phù hợp cho các ứng dụng điều khiển công nghiệp yêu cầu tốc độ truyền tín hiệu cao và độ tin cậy lớn.

Đặc điểm chính

• 16 ngõ ra transistor PNP

• Hỗ trợ hệ thống truyền thông HLS tốc độ cao

• Kết nối qua RJ-45 và đầu nối MIL (loại 2)

• Hỗ trợ chế độ truyền thông full-duplex và half-duplex

• Tích hợp bảo vệ quá dòng và quá nhiệt

• Có đèn LED hiển thị trạng thái hoạt động

Thông tin đặt hàng

• Model: R7F4DH-3-DC16B-R[1]

• Tùy chọn:

  • Chế độ truyền thông: Full-duplex (mặc định) hoặc Half-duplex (/H)

  • Tùy chọn mở rộng (/Q): yêu cầu chỉ định thêm (ví dụ: /C01)

Tùy chọn lớp phủ

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

Thông số kỹ thuật chung

• Nguồn cấp: 24 V DC ±10%

• Vỏ: Nhựa chống cháy

• Cách ly giữa các phần: Ngõ ra, nguồn, HLS

• Cấu hình bằng DIP switch phía trước

• Địa chỉ trạm cài đặt bằng công tắc xoay

Truyền thông HLS

• Tốc độ truyền:

  • 12 Mbps: 100 m

  • 6 Mbps: 200 m

  • 3 Mbps: 300 m

• Cấu hình tốc độ qua DIP switch (mặc định 12 Mbps)

• Có điện trở kết thúc tích hợp (tùy chọn bật/tắt)

Thông số ngõ ra

• Số điểm: 16

• Dòng ngõ ra: 0.1 A/điểm, 1.6 A/common

• Điện áp dư: ≤ 1.2 V

• Dòng rò: ≤ 0.1 mA

• Thời gian đáp ứng:

  • ON: ≤ 0.2 ms

  • OFF: ≤ 0.5 ms

Bảo vệ

• Bảo vệ quá dòng

• Bảo vệ quá nhiệt (tự động tắt ngõ ra)

Lắp đặt và môi trường

• Gắn DIN rail hoặc gắn bề mặt

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Trọng lượng: khoảng 100 g

Hiệu năng

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 1500 V AC trong 1 phút

Lưu ý

• Khi điều khiển tải cảm (relay, cuộn dây), cần mắc diode bảo vệ song song với tải để tránh hư hỏng mô-đun.
