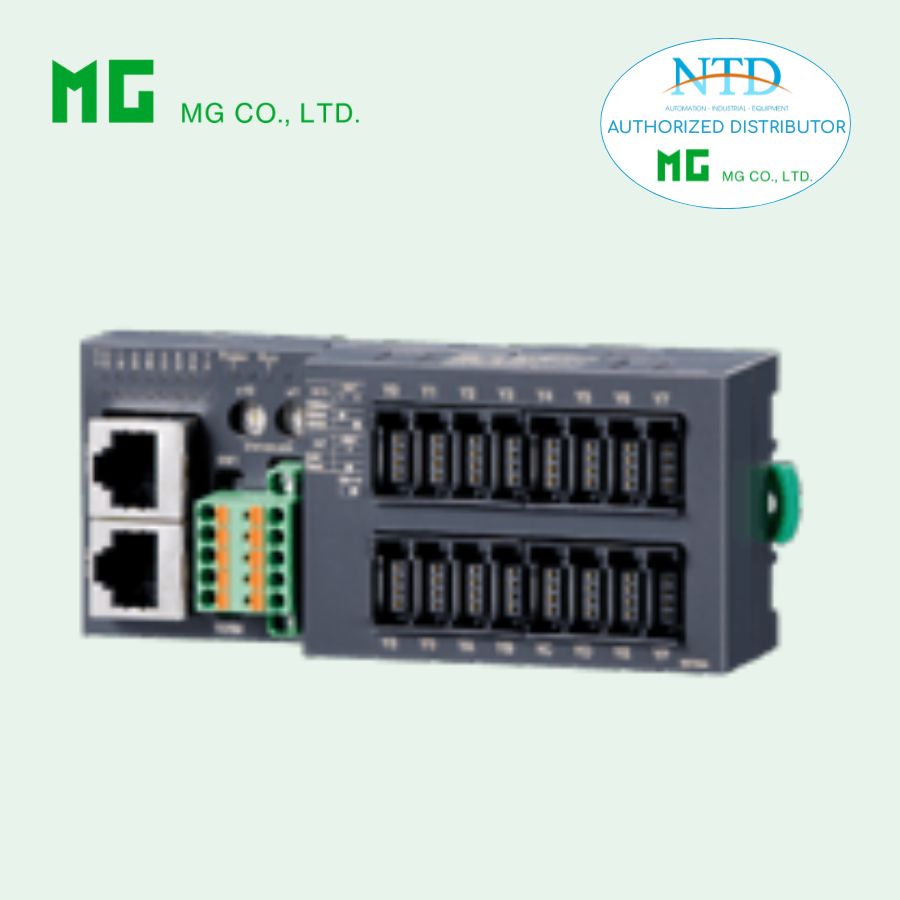

Mô-đun I/O hệ thống liên kết tốc độ cao R7F4DH-4-DA16A của MG

R7F4DH-4-DA16A là mô-đun I/O từ xa thuộc dòng R7F4D, được thiết kế cho hệ thống liên kết tốc độ cao (Hi-speed Link System - HLS) của Step Technica. Thiết bị cung cấp 16 ngõ vào số NPN, phù hợp cho các ứng dụng thu thập tín hiệu từ cảm biến trong hệ thống tự động hóa công nghiệp.

Đặc điểm chính

• 16 ngõ vào số NPN

• Hỗ trợ hệ thống truyền thông HLS tốc độ cao

• Kết nối RJ-45 cho truyền thông

• Terminal dạng kẹp lò xo cho nguồn và I/O

• Hỗ trợ chế độ full-duplex và half-duplex

• Đèn LED hiển thị trạng thái nguồn và tín hiệu vào

Thông tin đặt hàng

• Model: R7F4DH-4-DA16A-R[1]

• Tùy chọn:

  • Chế độ truyền thông: Full-duplex (mặc định) hoặc Half-duplex (/H)

  • Tùy chọn mở rộng (/Q): yêu cầu chỉ định thêm (ví dụ: /C01)

Tùy chọn lớp phủ

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

Thông số kỹ thuật chung

• Nguồn cấp: 24 V DC ±10%

• Vỏ: Nhựa chống cháy

• Cách ly giữa input / nguồn / HLS

• Cấu hình bằng DIP switch phía trước

• Địa chỉ trạm cài đặt bằng công tắc xoay

Truyền thông HLS

• Tốc độ truyền:

  • 12 Mbps: 100 m

  • 6 Mbps: 200 m

  • 3 Mbps: 300 m

• Cấu hình qua DIP switch (mặc định 12 Mbps)

• Điện trở kết thúc tích hợp (có thể bật/tắt)

Thông số ngõ vào

• Số điểm: 16

• Kiểu: NPN (common dương)

• Dòng vào tối đa: ≤ 5.5 mA/điểm tại 24 V DC

• Điện trở vào: ~4.4 kΩ

Ngưỡng tín hiệu

• ON: ≥ 15 V DC / ≥ 3.5 mA

• OFF: ≤ 5 V DC / ≤ 1 mA

Thời gian đáp ứng

• ON: ≤ 0.5 ms

• OFF: ≤ 0.5 ms

Nguồn cấp cảm biến

• 24 V DC ±10%

• Ripple ≤ 5 %p-p

• ≤ 2 A (bao gồm tải input)

Lắp đặt và môi trường

• Gắn DIN rail hoặc gắn bề mặt

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không khí sạch, không ăn mòn

• Trọng lượng: khoảng 100 g

Tiêu thụ dòng

• Khoảng 25 mA (không bao gồm tải input)

Hiệu năng

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 1500 V AC trong 1 phút

Lưu ý

• Đảm bảo đấu đúng chuẩn NPN (common dương)

• Phù hợp với cảm biến NPN (sinking type)
