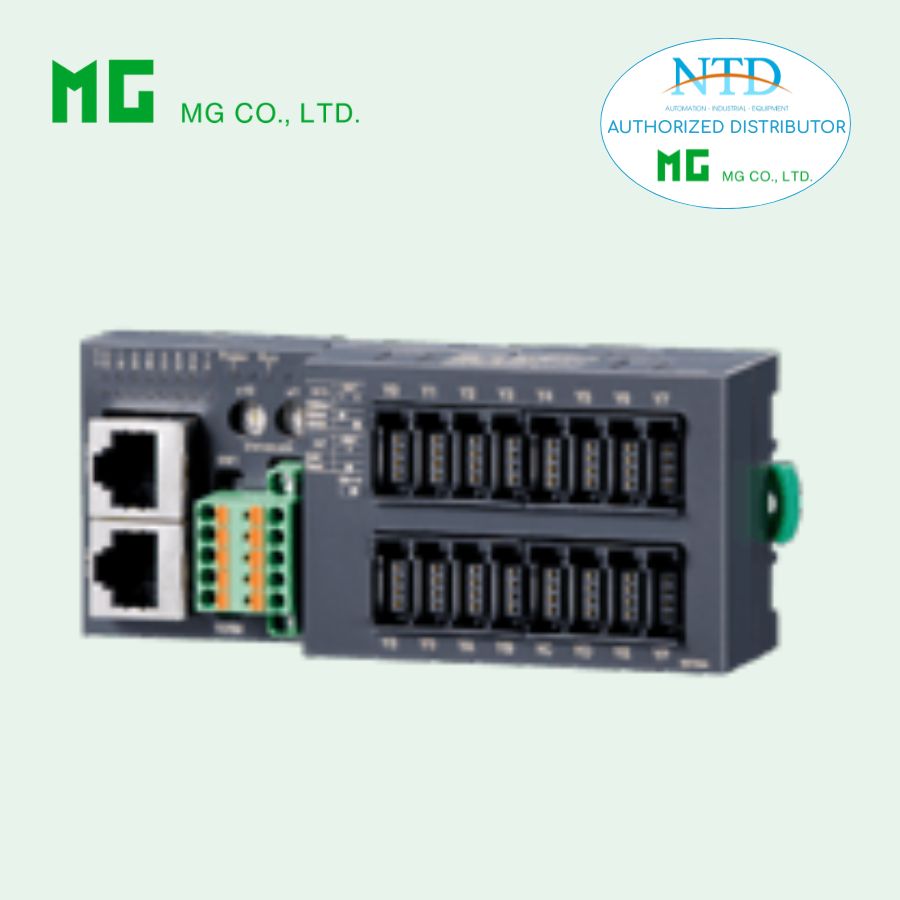

Mô-đun I/O hệ thống liên kết tốc độ cao R7F4DH-4-DAC16A của MG

R7F4DH-4-DAC16A là mô-đun I/O từ xa thuộc dòng R7F4D, được thiết kế cho hệ thống liên kết tốc độ cao (Hi-speed Link System - HLS) của Step Technica. Đây là mô-đun kết hợp, cung cấp đồng thời 8 ngõ vào số PNP và 8 ngõ ra transistor NPN, phù hợp cho các ứng dụng điều khiển và thu thập tín hiệu trong hệ thống tự động hóa công nghiệp.

Đặc điểm chính

• 8 ngõ vào số PNP + 8 ngõ ra transistor NPN

• Hỗ trợ truyền thông HLS tốc độ cao

• Kết nối RJ-45 cho truyền thông

• Terminal kẹp lò xo cho nguồn và I/O

• Hỗ trợ full-duplex và half-duplex

• Đèn LED hiển thị trạng thái nguồn và I/O

• Có thể cấu hình trạng thái output khi mất truyền thông

Thông tin đặt hàng

• Model: R7F4DH-4-DAC16A-R[1]

• Tùy chọn:

  • Chế độ truyền thông: Full-duplex (mặc định) hoặc Half-duplex (/H)

  • Tùy chọn mở rộng (/Q): yêu cầu chỉ định thêm (ví dụ: /C01)

Tùy chọn lớp phủ

• /C01: Phủ silicone

• /C02: Phủ polyurethane

• /C03: Phủ cao su

Thông số kỹ thuật chung

• Nguồn cấp: 24 V DC ±10%

• Vỏ: Nhựa chống cháy

• Cách ly giữa input / output / nguồn / HLS

• Cấu hình bằng DIP switch phía trước

• Địa chỉ trạm cài đặt bằng công tắc xoay

Xử lý khi mất truyền thông

• Giữ trạng thái ngõ ra (mặc định)

• Hoặc reset ngõ ra
  → Cấu hình bằng DIP switch

Truyền thông HLS

• Tốc độ truyền:

  • 12 Mbps: 100 m

  • 6 Mbps: 200 m

  • 3 Mbps: 300 m

• Cấu hình qua DIP switch (mặc định 12 Mbps)

• Điện trở kết thúc tích hợp (có thể bật/tắt)

Thông số ngõ vào (Input)

• Số điểm: 8

• Kiểu: PNP (common âm)

• Dòng vào: ≤ 5.5 mA/điểm

• Điện trở vào: ~4.4 kΩ

Ngưỡng tín hiệu

• ON: ≥ 15 V DC / ≥ 3.5 mA

• OFF: ≤ 5 V DC / ≤ 1 mA

Thời gian đáp ứng

• ON: ≤ 0.5 ms

• OFF: ≤ 0.5 ms

Thông số ngõ ra (Output)

• Số điểm: 8

• Kiểu: NPN (common âm)

• Dòng ngõ ra:

  • 0.1 A/điểm

  • 0.8 A/common

Thông số khác

• Điện áp dư: ≤ 1.2 V

• Dòng rò: ≤ 0.1 mA

• ON delay: ≤ 0.2 ms

• OFF delay: ≤ 0.5 ms

Bảo vệ

• Bảo vệ quá dòng

• Bảo vệ quá nhiệt (tự động tắt output)

Lưu ý:

• Khi điều khiển tải cảm (relay, cuộn dây), cần mắc diode song song với tải

Nguồn cấp cảm biến

• 24 V DC ±10%

• Ripple ≤ 5 %p-p

• ≤ 2 A (bao gồm cả tải input và output)

Lắp đặt và môi trường

• Gắn DIN rail hoặc gắn bề mặt

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: không khí sạch, không ăn mòn

• Trọng lượng: khoảng 100 g

Tiêu thụ dòng

• Khoảng 35 mA (không bao gồm tải I/O)

Hiệu năng

• Điện trở cách điện: ≥ 100 MΩ (500 V DC)

• Độ bền điện môi: 1500 V AC trong 1 phút

Lưu ý sử dụng

• Input phù hợp với cảm biến PNP (sourcing)

• Output là NPN (sinking), cần đấu tải đúng chuẩn

• Kiểm tra kỹ sơ đồ đấu nối khi kết hợp cả input và output trong cùng module
