Dòng Remote I/O R7F4H

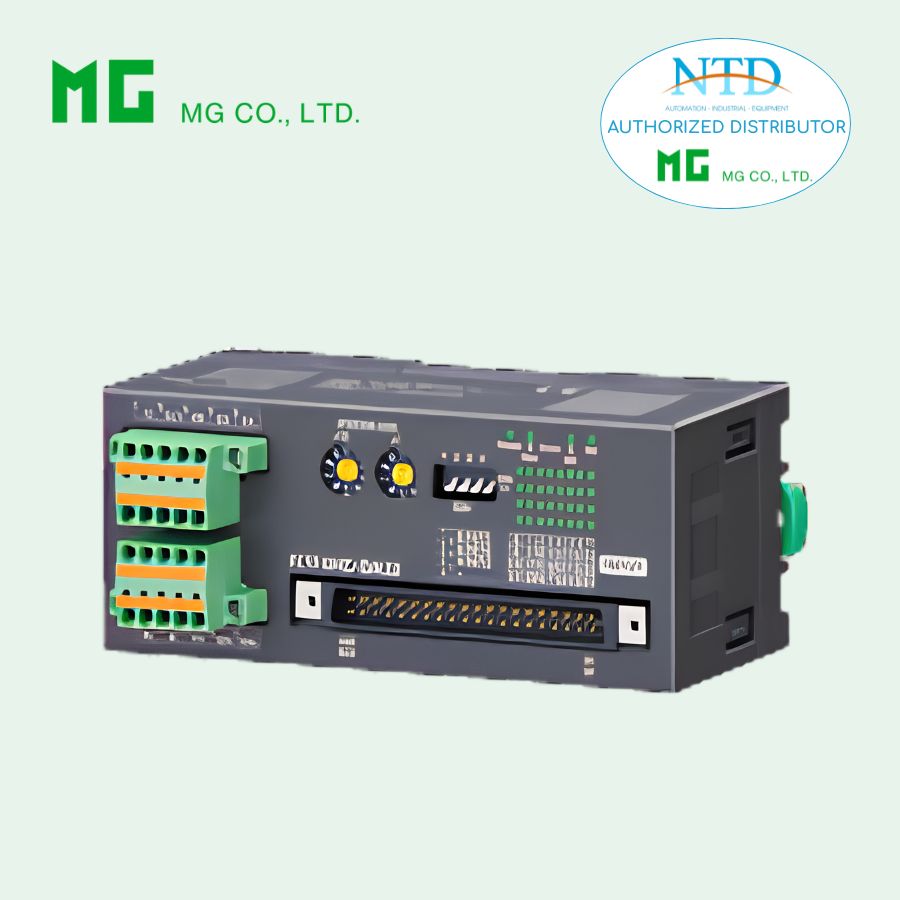

MÔ-ĐUN I/O CC-Link

(Ngõ vào số NPN/PNP & ngõ ra NPN, mỗi loại 16 điểm, đầu nối FCN)

Chức năng & Đặc điểm

• Mô-đun Remote I/O dùng để truyền/nhận tín hiệu số (digital I/O) với mạng CC-Link

MODEL: R7F4HC-DAC32C-K-R[1]

THÔNG TIN ĐẶT HÀNG

• Mã sản phẩm: R7F4HC-DAC32C-K-R[1]

• Chọn mã tùy chọn cho [1]
  (ví dụ: R7F4HC-DAC32C-R/Q)

• Chỉ định tùy chọn với mã /Q (ví dụ: /C01)

LOẠI I/O

• DAC32C:

  • Ngõ vào số NPN/PNP: 16 điểm

  • Ngõ ra số NPN: 16 điểm

KHỐI ĐẤU NỐI

• K:

  • Terminal kẹp lò xo cho nguồn

  • Terminal kẹp lò xo cho nguồn truyền thông

  • Đầu nối FCN cho I/O

NGUỒN CẤP

• Nguồn DC

• 24V DC (±10%), ripple ≤ 10% p-p

TÙY CHỌN

• Không chọn: Không có

• /Q: Có tùy chọn

Lớp phủ bảo vệ

• /C01: Silicone

• /C02: Polyurethane

• /C03: Cao su

THÔNG SỐ CHUNG

Kết nối

• CC-Link: Terminal kẹp lò xo

• Nguồn: Terminal kẹp lò xo

• I/O: Đầu nối FCN

Vỏ

• Nhựa chống cháy (màu xám)

Cách ly

• I/O hoặc nguồn phụ ↔ CC-Link ↔ nguồn ↔ FE1

LED trạng thái

• LED xanh sáng khi I/O ON

TRUYỀN THÔNG CC-Link

• Chuẩn: CC-Link Ver.1.10

• Cáp: Theo chuẩn Mitsubishi Electric

• Loại trạm: Remote I/O

• Số trạm: 1 – 64 (mặc định: 00)

• Tốc độ:

  • 156 kbps (mặc định)

  • 625 kbps / 2.5 / 5 / 10 Mbps

• Điện trở cuối: Tích hợp (DIP switch)

• LED: Power, Run, Error, SD, RD

THÔNG SỐ NGÕ VÀO (INPUT)

• Số điểm: 16

• Kiểu: NPN/PNP (common dương hoặc âm)

• Điện áp: 24V DC ±10%

Đặc tính

• ON: ≥ 17V / ≥ 2.3 mA

• OFF: ≤ 5V / ≤ 0.75 mA

• Dòng vào: ≤ 3.5 mA/điểm

• Điện trở: ~7.2 kΩ

• Thời gian ON/OFF: ≤ 0.5 ms

THÔNG SỐ NGÕ RA (OUTPUT)

• Số điểm: 16 (NPN)

• Common: âm

Thông số chính

• Điện áp tải: 24V DC ±10%

• Dòng tải:

  • 0.1 A / điểm

  • 1.6 A / common

Đặc tính

• Điện áp dư: ≤ 1.2 V

• Dòng rò: ≤ 0.1 mA

• ON delay: ≤ 0.2 ms

• OFF delay: ≤ 0.5 ms

Bảo vệ

• Chống ngắn mạch

• Chống quá nhiệt

• Khuyến nghị: Gắn diode song song với tải cảm

LẮP ĐẶT

• Dòng tiêu thụ: ≤ 50 mA (24V DC)

• Nhiệt độ hoạt động: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Lắp đặt: DIN rail hoặc bắt vít

• Khối lượng: 160 g

HIỆU SUẤT

• Điện trở cách điện: ≥ 100 MΩ (500V DC)

• Độ bền điện: 1500V AC / 1 phút
