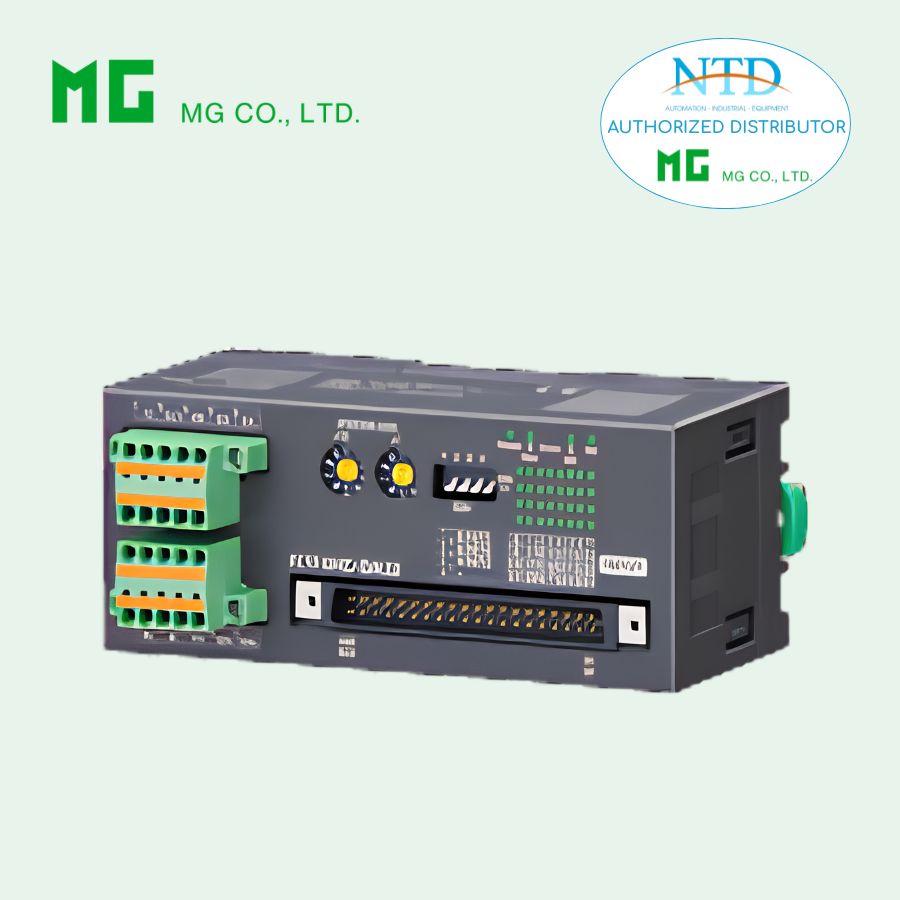

CC-Link I/O MODULE R7F4HC-DC32A-K CỦA MG

R7F4HC-DC32A-K là module Remote I/O thuộc dòng R7F4H Series, được thiết kế để truyền và xử lý tín hiệu digital output thông qua mạng CC-Link.

Sản phẩm sử dụng ngõ ra transistor NPN 32 điểm, phù hợp cho các hệ thống tự động hóa công nghiệp yêu cầu tốc độ cao, độ ổn định và khả năng tích hợp linh hoạt.

Đặc điểm nổi bật

• 32 ngõ ra transistor NPN
• Kết nối mạng CC-Link Ver.1.10, truyền thông ổn định
• Không giới hạn số điểm ON đồng thời (tại 24V DC)
• Thời gian đáp ứng nhanh
  • ON: ≤ 0.2 ms
  • OFF: ≤ 0.5 ms
• Tích hợp bảo vệ ngắn mạch và quá nhiệt
• LED hiển thị trạng thái từng ngõ ra
• Thiết kế nhỏ gọn, dễ lắp đặt
• Vỏ nhựa chống cháy, độ bền cao

Cấu hình & kết nối

• Ngõ ra I/O: FCN connector
• Nguồn cấp: Terminal clamp
• Truyền thông CC-Link: Terminal clamp
• Nguồn hoạt động: 24V DC (±10%)

Thông số truyền thông CC-Link

• Chuẩn: CC-Link Ver.1.10
• Tốc độ truyền: 156 kbps đến 10 Mbps
• Số trạm: 1 – 64 (cài bằng rotary switch, mặc định 00)
• Điện trở kết thúc: tích hợp (DIP switch)
• LED trạng thái: Power, Run, Error, SD, RD

Thông số ngõ ra

• Số điểm output: 32 điểm
• Kiểu: NPN (negative common)
• Dòng tải:
  • 0.1 A / điểm
  • 3.2 A / common
• Điện áp tải: 24V DC
• Điện áp dư: ≤ 1.2V
• Dòng rò: ≤ 0.1 mA

Điều kiện vận hành

• Nhiệt độ hoạt động: -10 đến +55°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Lắp đặt: DIN rail 35mm hoặc gắn bề mặt
• Khối lượng: 160 g

Tùy chọn (Option)

• /C01: Phủ silicone
• /C02: Phủ polyurethane
• /C03: Phủ cao su

Tùy chọn coating giúp tăng khả năng chống ẩm, chống ăn mòn trong môi trường khắc nghiệt.

Ứng dụng phổ biến

• Hệ thống tự động hóa nhà máy
• Dây chuyền sản xuất và lắp ráp
• Điều khiển máy móc công nghiệp
• Hệ thống PLC – SCADA
• Ngành điện, cơ khí, thực phẩm, nhựa
