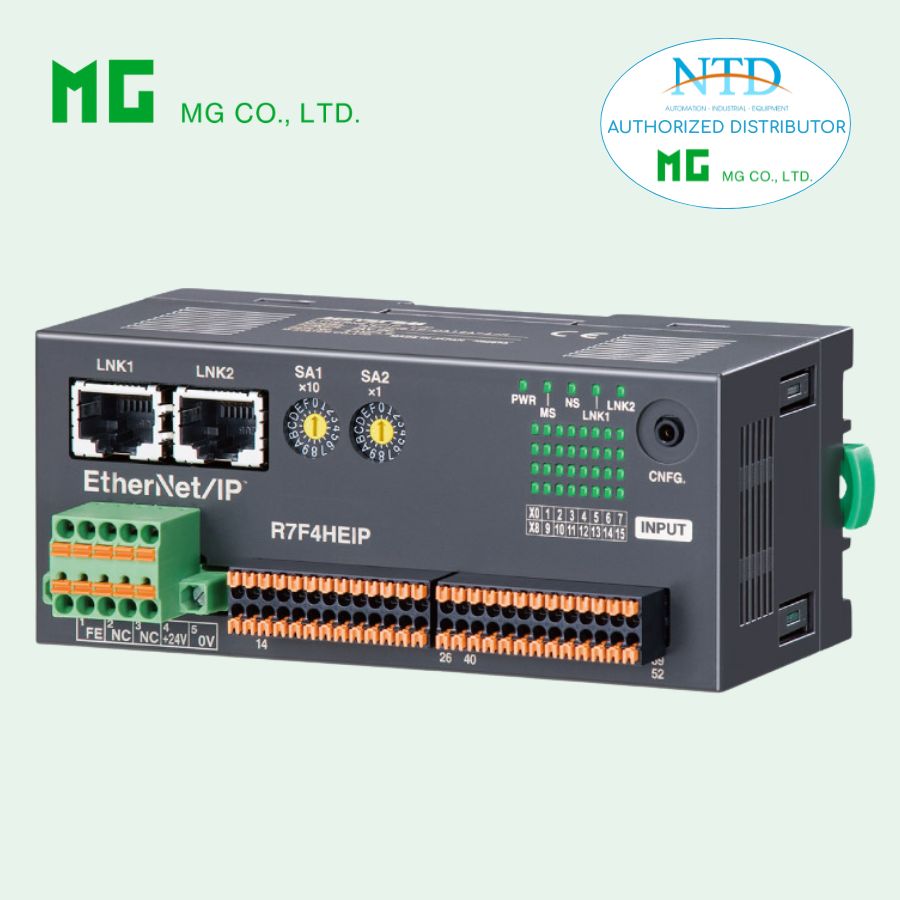

EtherNet/IP I/O MODULE R7F4HEIP-DA32B-4 CỦA MG

R7F4HEIP-DA32B-4 EtherNet/IP I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R7F4HEIP-DA32B-4

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

Mô-đun Remote I/O dùng để nhận tín hiệu số (digital input) và truyền qua mạng EtherNet/IP, gồm 32 ngõ vào PNP, sử dụng terminal dạng kẹp (tension clamp). Hỗ trợ DLR (Device Level Ring) để cấu hình mạng vòng tăng độ tin cậy.

Thông số kỹ thuật chính

Loại I/O

• Ngõ vào: PNP – 32 điểm

Kết nối

• Truyền thông: Cổng RJ-45

• Nguồn, ngõ vào & nguồn kích: Terminal dạng kẹp (tension clamp)

• Tiết diện dây: 0.14 – 0.5 mm²

Nguồn cấp

• 24V DC ±10% (ripple ≤ 10% p-p)

Truyền thông EtherNet/IP

• Chuẩn: IEEE 802.3u

• Tốc độ: 10/100 Mbps (tự động)

• Giao thức: EtherNet/IP

• Kiểu kết nối: Exclusive owner / Listen only / Input only

• Số kết nối tối đa: 3

• Topology: Line / Star / Ring (hỗ trợ DLR)

• Chiều dài tối đa: 100 m

• Địa chỉ IP mặc định: 192.168.0.250

• Port: 2222, 44818

• Kích thước dữ liệu I/O: 2 words

• LED trạng thái: MS, NS, PWR, LNK1, LNK2

Thông số ngõ vào (INPUT)

• Số điểm: 32 (PNP)

• Common: âm (16 điểm/common)

Thông số

• Điện áp nguồn cảm biến: 24V DC ±10% (≤ 2A, bao gồm tải I/O)

• ON: ≥ 17V / ≥ 2.3 mA

• OFF: ≤ 5V / ≤ 0.75 mA

Đặc tính

• Dòng vào: ≤ 3.5 mA/điểm

• Điện trở: ~7.2 kΩ

• Thời gian đáp ứng:

  • ON: ≤ 0.2 ms

  • OFF: ≤ 0.5 ms

Lắp đặt & môi trường

• Dòng tiêu thụ: ~75 mA (không bao gồm tải I/O)

• Nhiệt độ hoạt động: -10 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không khí không có khí ăn mòn, ít bụi

• Lắp đặt: DIN rail (35 mm) hoặc bắt vít

• Khối lượng: 170 g

Hiệu suất

• Cách điện: ≥ 100 MΩ (500V DC)

• Chịu điện áp:

  • 1500V AC / 1 phút (giữa input/nguồn kích và EtherNet/IP hoặc nguồn)

Phụ kiện & phần mềm

• Cáp cấu hình: MCN-CON / COP-US

• Phần mềm cấu hình: R7CFG

• File EDS: Tải từ website hãng

Tùy chọn

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su
