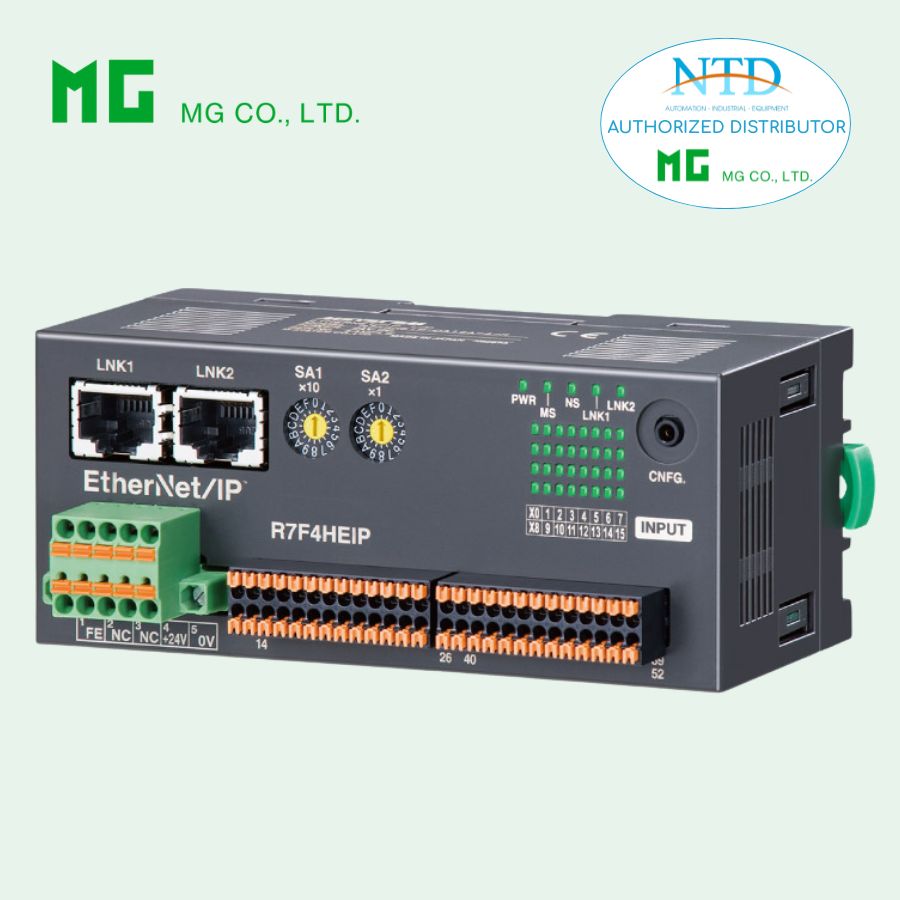

EtherNet/IP I/O MODULE R7F4HEIP-DAC16B-4 CỦA MG

R7F4HEIP-DAC16B-4 EtherNet/IP I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R7F4HEIP-DAC16B-4

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

Mô-đun Remote I/O dùng để nhận và xuất tín hiệu số (digital I/O) qua mạng EtherNet/IP, gồm 8 ngõ vào NPN và 8 ngõ ra transistor PNP. Sử dụng terminal dạng kẹp (tension clamp) và hỗ trợ DLR (Device Level Ring) để cấu hình mạng vòng.

Thông số kỹ thuật chính

Loại I/O

• Ngõ vào: NPN – 8 điểm

• Ngõ ra: PNP transistor – 8 điểm

Kết nối

• Truyền thông: Cổng RJ-45

• Nguồn, I/O & nguồn kích: Terminal dạng kẹp (tension clamp)

Nguồn cấp

• 24V DC ±10% (ripple ≤ 10% p-p)

Truyền thông EtherNet/IP

• Chuẩn: IEEE 802.3u

• Tốc độ: 10/100 Mbps (tự động)

• Giao thức: EtherNet/IP

• Kiểu kết nối: Exclusive owner / Listen only / Input only

• Số kết nối tối đa: 3

• Topology: Line / Star / Ring (hỗ trợ DLR)

• Chiều dài tối đa: 100 m

• Địa chỉ IP mặc định: 192.168.0.250

• Port: 2222, 44818

• Kích thước dữ liệu I/O: 1 word

• LED trạng thái: MS, NS, PWR, LNK1, LNK2

Thông số ngõ vào (INPUT)

• Số điểm: 8 (NPN)

• Common: dương (8 điểm/common)

Thông số

• Điện áp định mức: 24V DC ±10% (ripple ≤ 5% p-p)

• ON: ≥ 15V / ≥ 3.5 mA

• OFF: ≤ 5V / ≤ 1.0 mA

Đặc tính

• Dòng vào: ≤ 5.5 mA/điểm

• Điện trở: ~4.4 kΩ

• Thời gian đáp ứng:

  • ON: ≤ 0.2 ms

  • OFF: ≤ 0.5 ms

Thông số ngõ ra (OUTPUT)

• Số điểm: 8 (PNP transistor)

• Common: dương (8 điểm/common)

Thông số

• Điện áp tải: 24V DC ±10% (ripple ≤ 5% p-p)

• Dòng tải:

  • 0.1 A/điểm

  • 0.8 A/common

• Điện áp dư: ≤ 1.2 V

• Dòng rò: ≤ 0.1 mA

Đặc tính

• Thời gian đáp ứng:

  • ON: ≤ 0.2 ms

  • OFF: ≤ 0.5 ms

• Bảo vệ quá dòng: Có (giới hạn dòng khi quá tải)

• Bảo vệ quá nhiệt: Có (tự ngắt khi quá nhiệt)

• Lưu ý: Khi điều khiển tải cảm ứng cần mắc diode chống ngược

Lắp đặt & môi trường

• Dòng tiêu thụ: ~70 mA (không bao gồm tải I/O)

• Nhiệt độ hoạt động: -10 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không khí không có khí ăn mòn, ít bụi

• Lắp đặt: DIN rail (35 mm) hoặc bắt vít

• Khối lượng: 170 g

Hiệu suất

• Cách điện: ≥ 100 MΩ (500V DC)

• Chịu điện áp:

  • 1500V AC / 1 phút (giữa input/nguồn kích với output hoặc EtherNet/IP hoặc nguồn)

Phụ kiện & phần mềm

• Phần mềm cấu hình: R7CFG

• File EDS: Tải từ website hãng

• Cáp kết nối PC: Sử dụng cáp chuyên dụng (tham khảo manual hoặc website hãng)

Tùy chọn

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su
