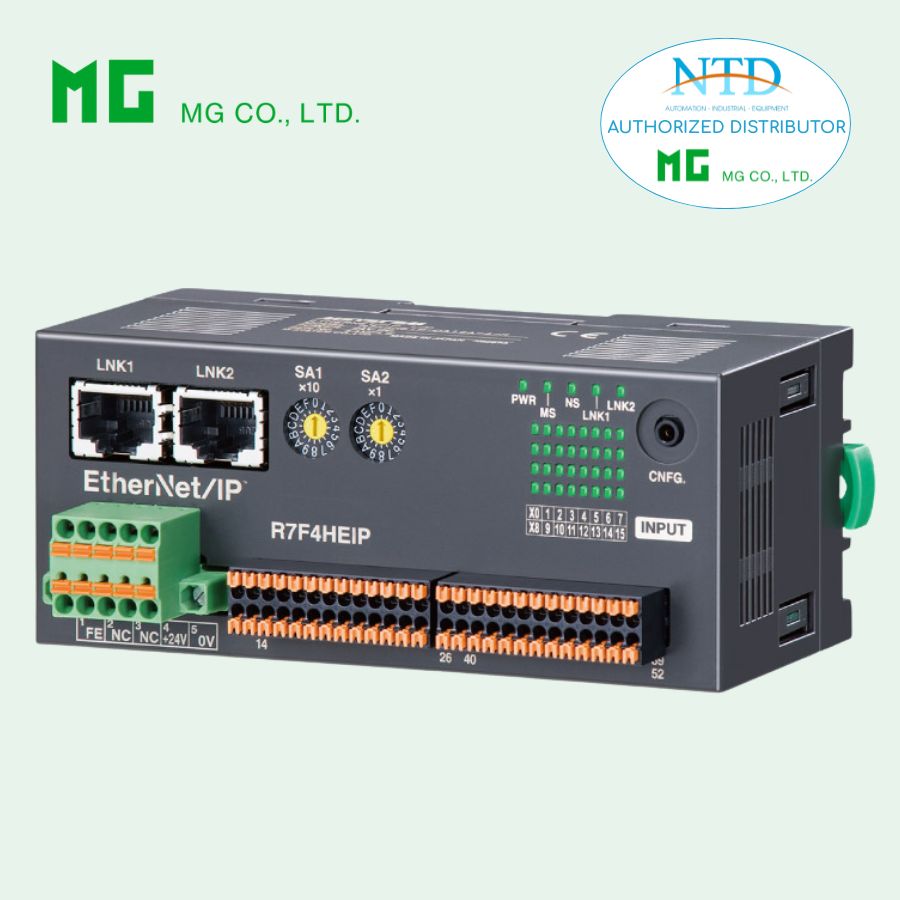

EtherNet/IP I/O MODULE R7F4HEIP-DC32B-4 CỦA MG

R7F4HEIP-DC32B-4 EtherNet/IP I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R7F4HEIP-DC32B-4

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

Mô-đun Remote I/O dùng để xuất tín hiệu số (digital output) qua mạng EtherNet/IP, gồm 32 ngõ ra transistor PNP. Sử dụng terminal dạng kẹp (tension clamp) và hỗ trợ DLR (Device Level Ring) để cấu hình mạng vòng.

Thông số kỹ thuật chính

Loại I/O

• Ngõ ra: PNP transistor – 32 điểm

Kết nối

• Truyền thông: Cổng RJ-45

• Nguồn, ngõ ra & nguồn kích: Terminal dạng kẹp (tension clamp)

• Tiết diện dây: 0.14 – 0.5 mm²

Nguồn cấp

• 24V DC ±10% (ripple ≤ 10% p-p)

Truyền thông EtherNet/IP

• Chuẩn: IEEE 802.3u

• Tốc độ: 10/100 Mbps (tự động)

• Giao thức: EtherNet/IP

• Kiểu kết nối: Exclusive owner / Listen only / Input only

• Số kết nối tối đa: 3

• Topology: Line / Star / Ring (hỗ trợ DLR)

• Chiều dài tối đa: 100 m

• Địa chỉ IP mặc định: 192.168.0.250

• Port: 2222, 44818

• Kích thước dữ liệu I/O: 2 word

• LED trạng thái: MS, NS, PWR, LNK1, LNK2

Thông số ngõ ra (OUTPUT)

• Số điểm: 32 (PNP transistor)

• Common: dương (16 điểm/common)

Thông số

• Nguồn tải (sensor excitation): 24V DC ±10% (≤ 2A, bao gồm tải output)

• Dòng tải:

  • 0.1 A/điểm

  • 1.6 A/common

• Điện áp dư: ≤ 1.2 V

• Dòng rò: ≤ 0.1 mA

Đặc tính

• Thời gian đáp ứng:

  • ON: ≤ 0.2 ms

  • OFF: ≤ 0.5 ms

• Bảo vệ quá dòng: Có (giới hạn dòng khi quá tải)

• Bảo vệ quá nhiệt: Có (tự ngắt khi quá nhiệt)

• Lưu ý: Khi điều khiển tải cảm ứng cần mắc diode chống ngược

Lắp đặt & môi trường

• Dòng tiêu thụ: ~80 mA (không bao gồm tải I/O)

• Nhiệt độ hoạt động: -10 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không khí không có khí ăn mòn, ít bụi

• Lắp đặt: DIN rail (35 mm) hoặc bắt vít

• Khối lượng: 170 g

Hiệu suất

• Cách điện: ≥ 100 MΩ (500V DC)

• Chịu điện áp:

  • 1500V AC / 1 phút (giữa output/nguồn kích và EtherNet/IP hoặc nguồn)

Phụ kiện & phần mềm

• Cáp cấu hình: MCN-CON / COP-US

• Phần mềm cấu hình: R7CFG

• File EDS: Tải từ website hãng

Tùy chọn

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su
