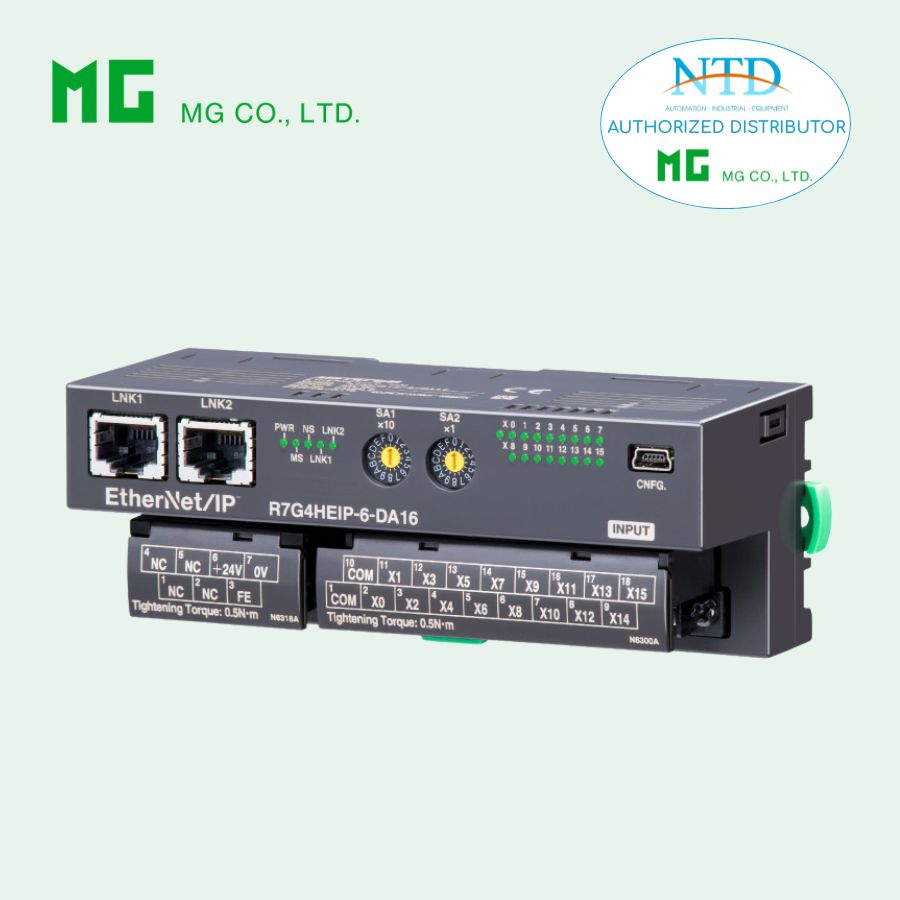

EtherNet/IP I/O MODULE R7G4HEIP-6-DA16 CỦA MG

R7G4HEIP-6-DA16 EtherNet/IP I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R7G4HEIP-6-DA16

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

Mô-đun Remote I/O dùng cho mạng EtherNet/IP, cung cấp 16 ngõ vào số NPN/PNP. Hỗ trợ DLR (Device Level Ring) cho phép cấu hình mạng vòng, tăng độ tin cậy hệ thống.

Thông số kỹ thuật chính

Loại I/O

• Ngõ vào: NPN/PNP – 16 điểm

Kết nối

• Truyền thông: RJ-45 (EtherNet/IP)

• Nguồn & ngõ vào: Terminal vít M3

• Tiết diện dây: 0.25 – 1.65 mm² (AWG 22–16)

Nguồn cấp

• 24V DC ±10% (ripple ≤ 10% p-p)

Truyền thông EtherNet/IP

• Chuẩn: IEEE 802.3u

• Tốc độ: 10 / 100 Mbps (Auto Negotiation)

• Giao thức: EtherNet/IP

• Cổng: 2222, 44818

• Số kết nối tối đa: 3

  • Exclusive owner

  • Listen only

  • Input only

• Topology: Line / Star / Ring (DLR)

• Khoảng cách: ≤ 100 m/segment

• Cáp: STP Cat5 / Cat5e

• IP mặc định: 192.168.0.250

• Cài đặt IP:

  • Host: bằng rotary switch

  • Phần còn lại: qua phần mềm R7CFG

• DLR: Có hỗ trợ

• Dữ liệu I/O: 1 word

• LED: MS, NS, PWR, RUN

Thông số ngõ vào (INPUT)

• Số điểm: 16 (NPN/PNP)

• Common: dương hoặc âm (16 điểm/common)

Thông số

• Điện áp: 24V DC ±10%

• ON: ≥ 15V / ≥ 3.5 mA

• OFF: ≤ 5V / ≤ 1 mA

Đặc tính

• Dòng vào: ≤ 5.5 mA/điểm

• Điện trở: ~4.4 kΩ

• Thời gian đáp ứng:

  • ON: ≤ 0.2 ms

  • OFF: ≤ 0.5 ms

Lắp đặt & môi trường

• Dòng tiêu thụ: ~45 mA @ 24V

• Nhiệt độ hoạt động: -10 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không khí không có khí ăn mòn, ít bụi

• Lắp đặt: DIN rail (35 mm) hoặc bắt vít

• Khối lượng: 200 g

Hiệu suất

• Cách điện: ≥ 100 MΩ (500V DC)

• Chịu điện áp:

  • 1500V AC / 1 phút (input – EtherNet/IP – nguồn)

Phụ kiện & phần mềm

• Phần mềm cấu hình: R7CFG

• File cấu hình: EDS (tải từ website hãng)

• Kết nối PC: Cáp USB Mini-B

Tùy chọn

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su
