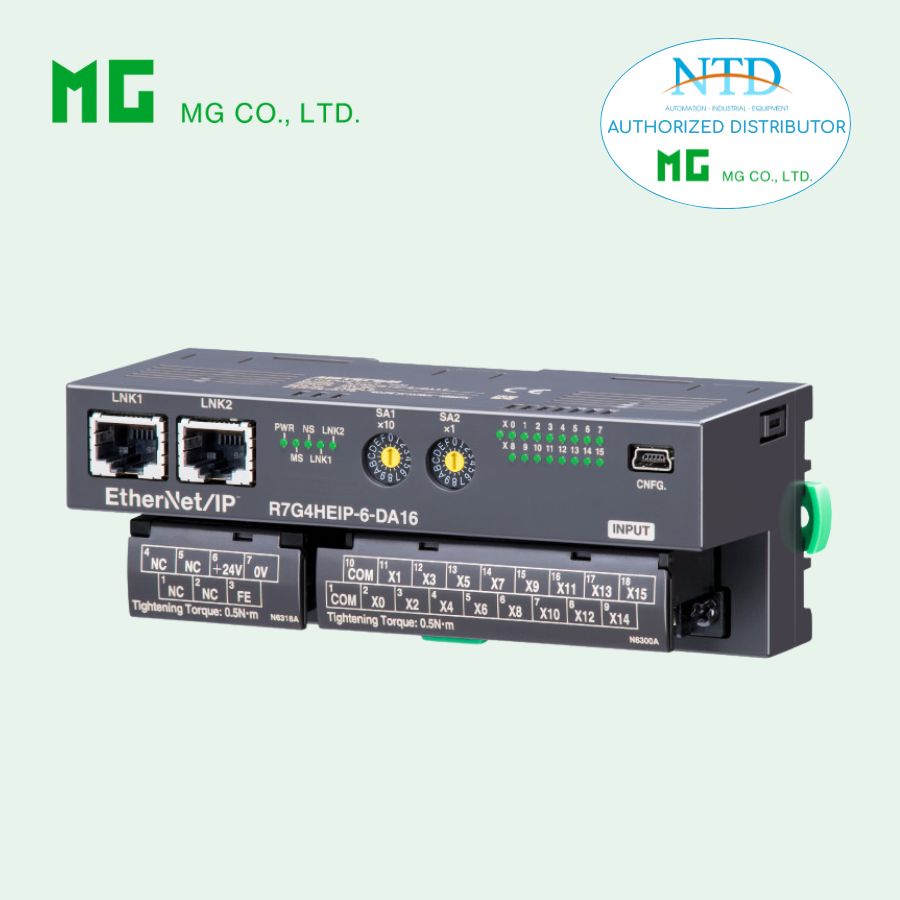

EtherNet/IP I/O MODULE R7G4HEIP-6-DC16B CỦA MG (M-SYSTEM)

R7G4HEIP-6-DC16B EtherNet/IP I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R7G4HEIP-6-DC16B
• Thương hiệu: MG (M-System)
• Xuất xứ: Nhật Bản

Mô tả

Mô-đun Remote I/O dùng cho mạng EtherNet/IP, cung cấp 16 ngõ ra transistor PNP. Hỗ trợ DLR (Device Level Ring) giúp xây dựng mạng vòng, tăng độ tin cậy và tính liên tục của hệ thống.

Thông số kỹ thuật chính

Loại I/O

• Ngõ ra: PNP transistor – 16 điểm

Kết nối

• Truyền thông: RJ-45 (EtherNet/IP)
• Nguồn & ngõ ra: Terminal vít M3
• Tiết diện dây: 0.25 – 1.65 mm² (AWG 22–16)

Nguồn cấp

• 24V DC ±10% (ripple ≤ 10% p-p)

Truyền thông EtherNet/IP

• Chuẩn: IEEE 802.3u
• Tốc độ: 10 / 100 Mbps (Auto Negotiation)
• Giao thức: EtherNet/IP
• Cổng: 2222, 44818
• Số kết nối tối đa: 3
  • Exclusive owner
  • Listen only
  • Input only
• Topology: Line / Star / Ring (DLR)
• Khoảng cách: ≤ 100 m/segment
• Cáp: STP Cat5 / Cat5e
• IP mặc định: 192.168.0.250
• Cài đặt IP:
  • Host: bằng rotary switch
  • Phần còn lại: qua phần mềm R7CFG
• DLR: Có hỗ trợ
• Dữ liệu I/O: 1 word
• LED: MS, NS, PWR, RUN

Thông số ngõ ra (OUTPUT)

• Số điểm: 16 (PNP)
• Common: dương (16 điểm/common)

Thông số

• Điện áp tải: 24V DC ±10%
• Dòng tải:
  • 0.1 A/điểm
  • 1.6 A/common
• Điện áp dư: ≤ 1.2 V
• Dòng rò: ≤ 0.1 mA

Đặc tính

• Thời gian đáp ứng:
  • ON: ≤ 0.2 ms
  • OFF: ≤ 0.5 ms
• Bảo vệ quá dòng: Có (giới hạn dòng khi quá tải)
• Bảo vệ quá nhiệt: Có (tự ngắt ngõ ra khi quá nhiệt)
• Khuyến nghị: Với tải cảm (coil, van điện từ), cần mắc diode chống ngược song song tải

Lắp đặt & môi trường

• Dòng tiêu thụ: ~50 mA @ 24V
• Nhiệt độ hoạt động: -10 ~ +55°C
• Nhiệt độ lưu trữ: -20 ~ +65°C
• Độ ẩm: 30 – 90% RH (không ngưng tụ)
• Môi trường: Không khí không có khí ăn mòn, ít bụi
• Lắp đặt: DIN rail (35 mm) hoặc bắt vít
• Khối lượng: 200 g

Hiệu suất

• Cách điện: ≥ 100 MΩ (500V DC)
• Chịu điện áp:
  • 1500V AC / 1 phút (output – EtherNet/IP – nguồn)

Phụ kiện & phần mềm

• Phần mềm cấu hình: R7CFG
• File cấu hình: EDS (tải từ website hãng)
• Kết nối PC: Cáp USB Mini-B

Tùy chọn

• /C01: Phủ Silicone
• /C02: Phủ Polyurethane
• /C03: Phủ cao su
