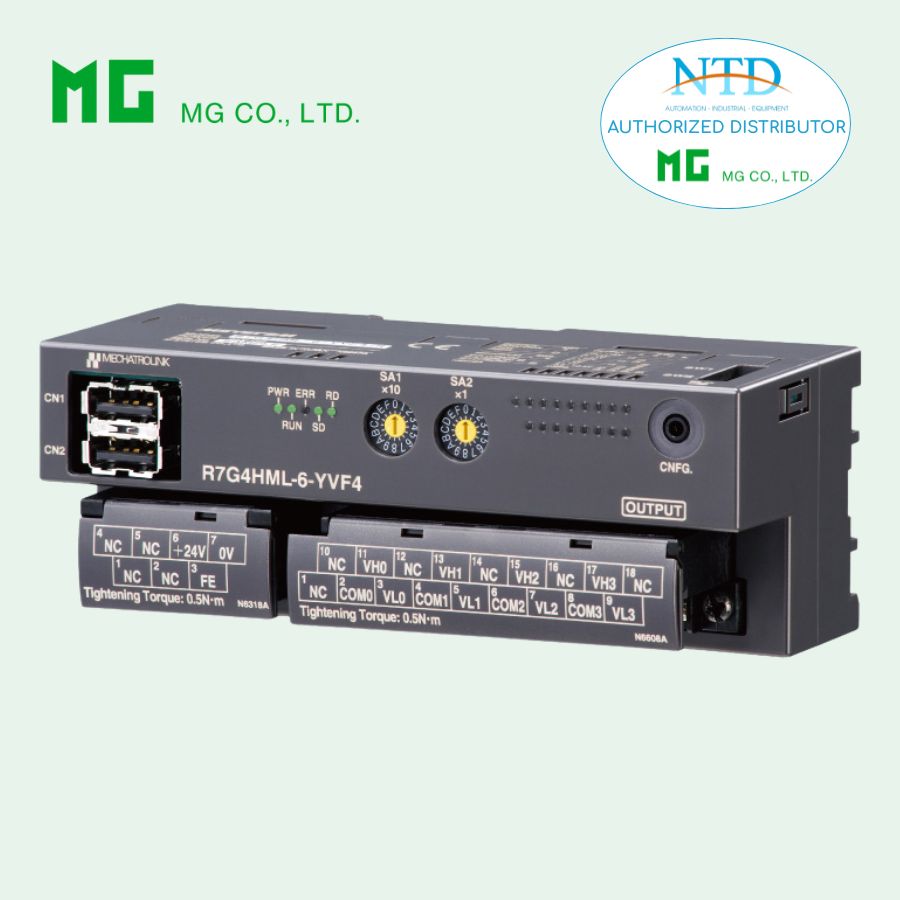

MECHATROLINK I/O MODULE R7G4HML-6-SVF4 CỦA MG

R7G4HML-6-SVF4 MECHATROLINK I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R7G4HML-6-SVF4

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

Mô-đun Remote I/O dùng cho mạng MECHATROLINK-I/II, hỗ trợ 4 kênh ngõ vào analog điện áp/dòng DC tốc độ cao, cách ly giữa các kênh. Cho phép cấu hình linh hoạt từng kênh thông qua phần mềm.

Thông số kỹ thuật chính

Loại I/O

• Ngõ vào: Analog điện áp / dòng DC – 4 kênh (high-speed, cách ly)

Kết nối

• Truyền thông: MECHATROLINK-I / II

• Nguồn & ngõ vào: Terminal vít M3

• Tiết diện dây: 0.25 – 1.65 mm² (AWG 22–16)

Nguồn cấp

• 24V DC ±10% (ripple ≤ 10% p-p)

Truyền thông MECHATROLINK

MECHATROLINK-I

• Tốc độ: 4 Mbps

• Khoảng cách: ≤ 50 m

• Khoảng cách giữa trạm: ≥ 30 cm

• Số node tối đa: 15

• Chu kỳ truyền: 2 ms (cố định)

• Dữ liệu: 17 bytes

MECHATROLINK-II

• Tốc độ: 10 Mbps

• Khoảng cách: ≤ 50 m

• Khoảng cách giữa trạm: ≥ 50 cm

• Số node tối đa: 30

• Chu kỳ truyền:

  • 0.5 / 1 / 1.5 / 2 / 4 / 8 ms

• Dữ liệu: 17 hoặc 32 bytes

Cấu hình mạng

• Địa chỉ trạm: 60H – 7FH (rotary switch)

• Chế độ: chọn bằng DIP switch

• LED: PWR, RUN, ERR, SD, RD

Thông số ngõ vào (INPUT)

Dòng điện DC

• Điện trở vào: 50 Ω

• Dải đo:

  • -20 ~ +20 mA

  • 0 ~ 20 mA

  • 4 ~ 20 mA

Điện áp dải hẹp

• Điện trở vào: ≥ 100 kΩ

• Dải đo:

  • -1 ~ +1 V

  • 0 ~ 1 V

  • -0.5 ~ +0.5 V

Điện áp dải rộng

• Điện trở vào: ≥ 1 MΩ

• Dải đo:

  • -10 ~ +10 V

  • -5 ~ +5 V

  • 0 ~ 10 V

  • 0 ~ 5 V

  • 1 ~ 5 V

Cấu hình linh hoạt

• Chọn dải đo bằng DIP switch hoặc phần mềm R7CFG

• Điều chỉnh zero (offset)

• Điều chỉnh span (gain)

• Cài đặt số lần lấy trung bình

Lắp đặt & môi trường

• Dòng tiêu thụ: ~70 mA @ 24V

• Nhiệt độ hoạt động: 0 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không khí không có khí ăn mòn, ít bụi

• Lắp đặt: DIN rail (35 mm) hoặc bắt vít

• Khối lượng: 220 g

Hiệu suất

• Độ chính xác: ±0.1 %

• Tốc độ chuyển đổi: 1 ms / 4 kênh

• Dải dữ liệu: 0 – 10000

• Hệ số nhiệt: ±0.015 %/°C

• Độ trễ ngõ vào: ≤ 1 ms

• Cách điện: ≥ 100 MΩ (500V DC)

• Chịu điện áp:

  • 1500V AC / 1 phút (giữa các kênh và hệ thống)

Phụ kiện & phần mềm

• Cáp cấu hình: MCN-CON / COP-US

• Phần mềm cấu hình: R7CFG (tải từ website hãng)

Tùy chọn

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su

• /SET: Cài đặt sẵn theo yêu cầu
