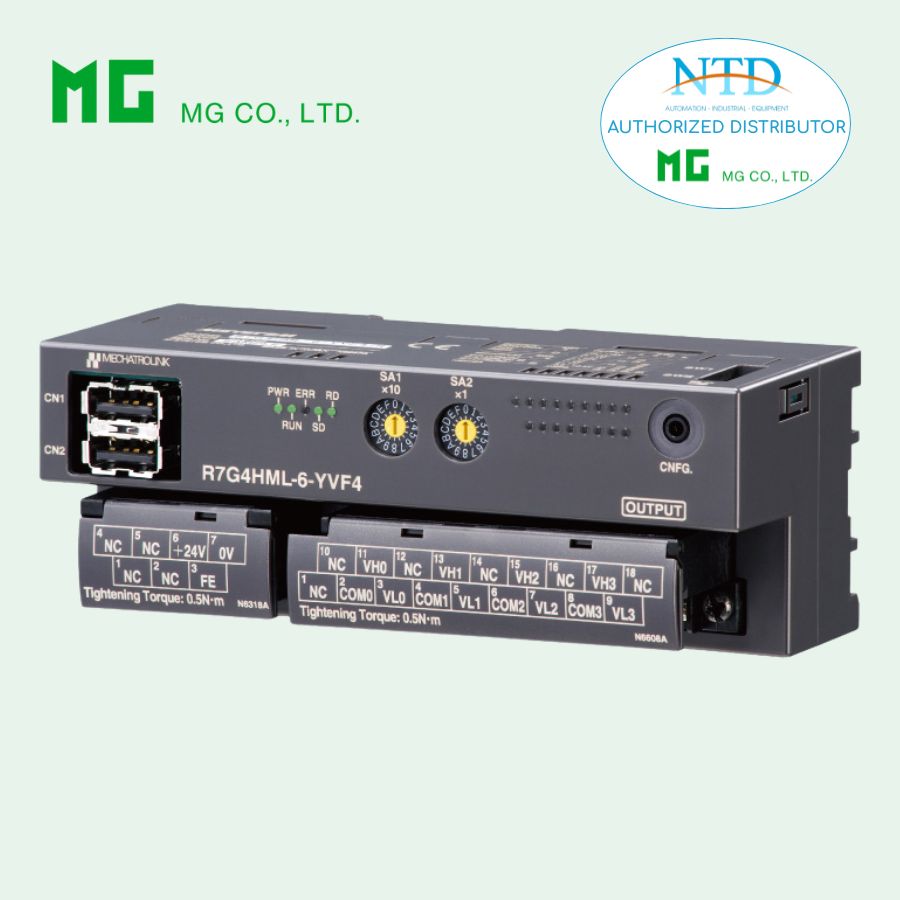

MECHATROLINK I/O MODULE R7G4HML-6-SVF8N CỦA MG

R7G4HML-6-SVF8N MECHATROLINK I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R7G4HML-6-SVF8N

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

Mô-đun Remote I/O dùng cho mạng MECHATROLINK-I/II, cung cấp 8 kênh ngõ vào điện áp DC tốc độ cao. Thiết kế không cách ly giữa các kênh, phù hợp ứng dụng đo tín hiệu analog đa điểm với chi phí tối ưu.

Thông số kỹ thuật chính

Loại I/O

• Ngõ vào: Analog điện áp DC – 8 kênh (high-speed, không cách ly)

Kết nối

• Truyền thông: MECHATROLINK-I / II

• Nguồn & ngõ vào: Terminal vít M3

• Tiết diện dây: 0.25 – 1.65 mm² (AWG 22–16)

Nguồn cấp

• 24V DC ±10% (ripple ≤ 10% p-p)

Truyền thông MECHATROLINK

MECHATROLINK-I

• Tốc độ: 4 Mbps

• Khoảng cách: ≤ 50 m

• Khoảng cách giữa trạm: ≥ 30 cm

• Số node tối đa: 15

• Chu kỳ truyền: 2 ms (cố định)

• Dữ liệu: 17 bytes

MECHATROLINK-II

• Tốc độ: 10 Mbps

• Khoảng cách: ≤ 50 m

• Khoảng cách giữa trạm: ≥ 50 cm

• Số node tối đa: 30

• Chu kỳ truyền:

  • 0.5 / 1 / 1.5 / 2 / 4 / 8 ms

• Dữ liệu: 17 hoặc 32 bytes

Cấu hình mạng

• Địa chỉ trạm: 60H – 7FH (rotary switch)

• Chế độ: chọn bằng DIP switch

• LED: PWR, RUN, ERR, SD, RD

Thông số ngõ vào (INPUT)

• Số kênh: 8 (không cách ly)

• Điện trở vào: ≥ 1 MΩ

Dải đo điện áp

• -10 ~ +10 V

• -5 ~ +5 V

• 0 ~ 10 V

• 0 ~ 5 V

• 1 ~ 5 V

Cấu hình linh hoạt

• Chọn dải đo bằng DIP switch hoặc phần mềm R7CFG

• Điều chỉnh zero (offset)

• Điều chỉnh span (gain)

• Cài đặt số lần lấy trung bình

Lắp đặt & môi trường

• Dòng tiêu thụ: ~40 mA @ 24V

• Nhiệt độ hoạt động: 0 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không khí không có khí ăn mòn, ít bụi

• Lắp đặt: DIN rail (35 mm) hoặc bắt vít

• Khối lượng: 220 g

Hiệu suất

• Độ chính xác: ±0.1 %

• Tốc độ chuyển đổi: 2.5 ms / 8 kênh

• Dải dữ liệu: 0 – 10000

• Hệ số nhiệt: ±0.015 %/°C

• Độ trễ ngõ vào: ≤ 20 ms

• Cách điện: ≥ 100 MΩ (500V DC)

• Chịu điện áp:

  • 1500V AC / 1 phút (input – MECHATROLINK – nguồn)

Phụ kiện & phần mềm

• Cáp cấu hình: MCN-CON / COP-US

• Phần mềm cấu hình: R7CFG (tải từ website hãng)

Tùy chọn

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su

• /SET: Cài đặt sẵn theo yêu cầu
