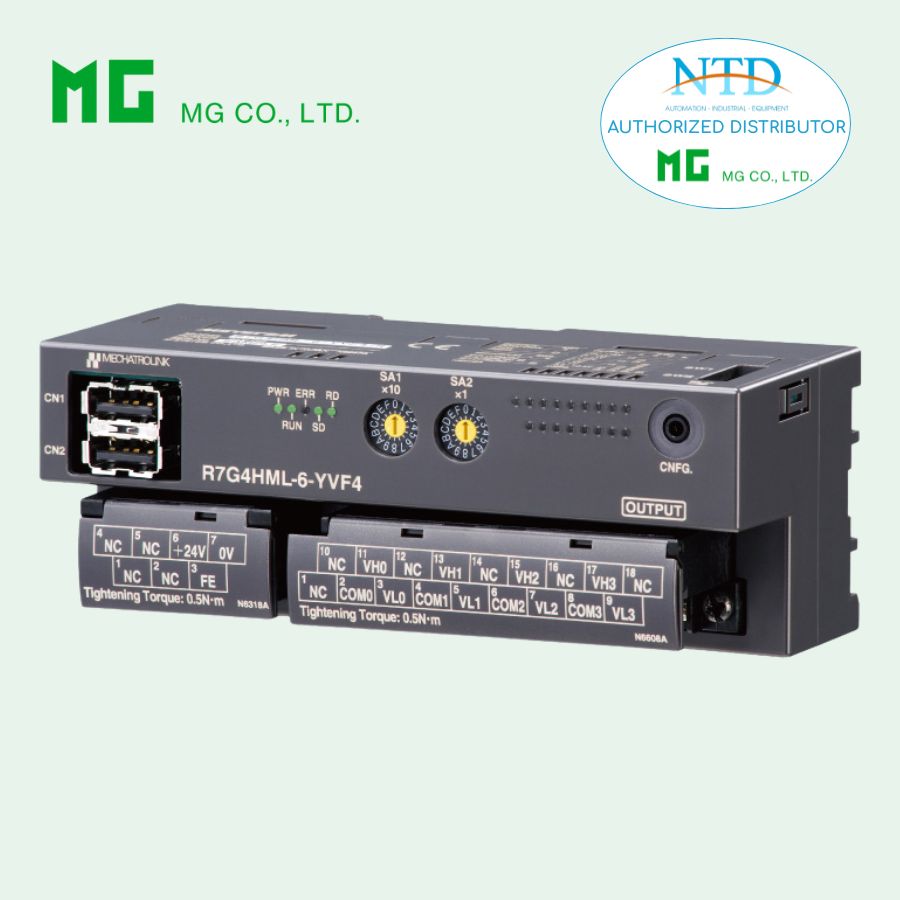

MECHATROLINK I/O MODULE R7G4HML-6-YVF4 CỦA MG

R7G4HML-6-YVF4 MECHATROLINK I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

• Model: R7G4HML-6-YVF4

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

Mô-đun Remote I/O dùng cho mạng MECHATROLINK-I/II, cung cấp 4 kênh ngõ ra điện áp DC tốc độ cao. Thiết kế cách ly giữa các kênh giúp đảm bảo độ ổn định và chống nhiễu tốt trong hệ thống điều khiển chính xác.

Thông số kỹ thuật chính

Loại I/O

• Ngõ ra: Analog điện áp DC – 4 kênh (high-speed, cách ly)

Kết nối

• Truyền thông: MECHATROLINK-I / II

• Nguồn & ngõ ra: Terminal vít M3

• Tiết diện dây: 0.25 – 1.65 mm² (AWG 22–16)

Nguồn cấp

• 24V DC ±10% (ripple ≤ 10% p-p)

Truyền thông MECHATROLINK

MECHATROLINK-I

• Tốc độ: 4 Mbps

• Khoảng cách: ≤ 50 m

• Khoảng cách giữa trạm: ≥ 30 cm

• Số node tối đa: 15

• Chu kỳ truyền: 2 ms (cố định)

• Dữ liệu: 17 bytes

MECHATROLINK-II

• Tốc độ: 10 Mbps

• Khoảng cách: ≤ 50 m

• Khoảng cách giữa trạm: ≥ 50 cm

• Số node tối đa: 30

• Chu kỳ truyền:

  • 0.5 / 1 / 1.5 / 2 / 4 / 8 ms

• Dữ liệu: 17 hoặc 32 bytes

Cấu hình mạng

• Địa chỉ trạm: 60H – 7FH (rotary switch)

• Chế độ: chọn bằng DIP switch

• LED: PWR, RUN, ERR, SD, RD

Thông số ngõ ra (OUTPUT)

Dải điện áp hẹp

• Dải xuất:

  • -1 ~ +1 V

  • 0 ~ 1 V

  • -0.5 ~ +0.5 V

• Tải: ≥ 100 kΩ

Dải điện áp rộng

• Dải xuất:

  • -10 ~ +10 V

  • -5 ~ +5 V

  • 0 ~ 10 V

  • 0 ~ 5 V

  • 1 ~ 5 V

• Tải: ≥ 100 kΩ

Dải hoạt động

• Ngoại trừ ±10 V: -15% đến +115% dải

• Với ±10 V: ~ -11.5 đến +11.5 V

Cấu hình linh hoạt

• Chọn dải bằng DIP switch hoặc phần mềm R7CFG

• Điều chỉnh zero (offset)

• Điều chỉnh span (gain)

• Cài đặt giá trị output khi mất truyền thông

• Cài đặt giá trị reset output

Lắp đặt & môi trường

• Dòng tiêu thụ: ~100 mA @ 24V

• Nhiệt độ hoạt động: 0 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không khí không có khí ăn mòn, ít bụi

• Lắp đặt: DIN rail (35 mm) hoặc bắt vít

• Khối lượng: 220 g

Hiệu suất

• Độ chính xác: ±0.1 %

• Tốc độ chuyển đổi: 250 µs / 4 kênh

• Dải dữ liệu: 0 – 10000

• Hệ số nhiệt: ±0.015 %/°C

• Độ trễ ngõ ra: ≤ 250 µs

• Cách điện: ≥ 100 MΩ (500V DC)

• Chịu điện áp:

  • 1500V AC / 1 phút (giữa các kênh và hệ thống)

Phụ kiện & phần mềm

• Cáp cấu hình: MCN-CON / COP-US

• Phần mềm cấu hình: R7CFG (tải từ website hãng)

Tùy chọn

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su

• /SET: Cài đặt sẵn theo yêu cầu
