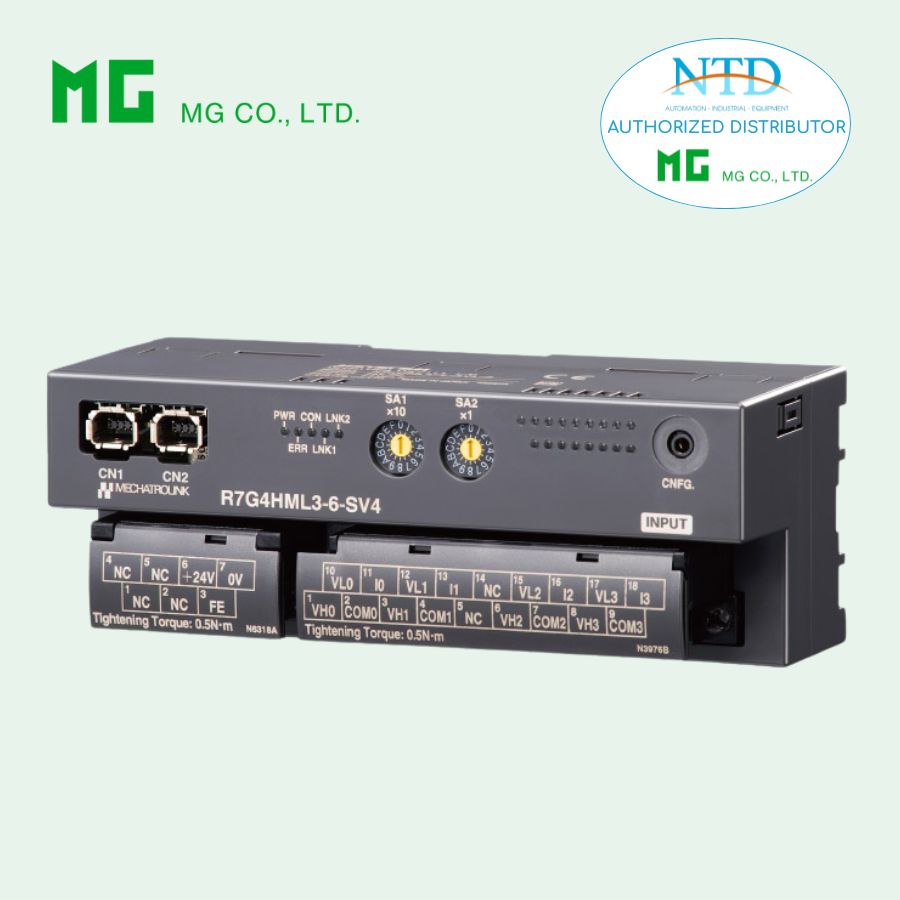

MECHATROLINK I/O MODULE R7G4HML3-6-SV4 CỦA MG

R7G4HML3-6-SV4 MECHATROLINK I/O MODULE - MG (M-SYSTEM)

Thông tin sản phẩm

Model: R7G4HML3-6-SV4
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản

Mô tả

Mô-đun Remote I/O dùng cho mạng MECHATROLINK-III, hỗ trợ 4 kênh ngõ vào analog (điện áp hoặc dòng DC), cách ly giữa các kênh và hệ thống. Thiết bị cho phép thu thập tín hiệu analog từ cảm biến (áp suất, nhiệt độ, lưu lượng, mức…) và truyền dữ liệu về PLC/Controller qua mạng tốc độ cao, phù hợp cho các hệ thống giám sát và điều khiển công nghiệp.

Thông số kỹ thuật chính

Loại I/O

Ngõ vào:

• 4 kênh analog (độc lập từng kênh)

• Hỗ trợ cả dòng (mA) và điện áp (V)

Dải dòng:

• -20 ~ +20 mA

• 0 – 20 mA

• 4 – 20 mA

• Điện trở vào: 70 Ω

Dải điện áp (low range):

• -1 ~ +1 V

• -0.5 ~ +0.5 V

• 0 – 1 V

• Điện trở vào: ≥ 100 kΩ

Dải điện áp (wide range):

• -10 ~ +10 V

• -5 ~ +5 V

• 0 – 10 V

• 0 – 5 V

• 1 – 5 V

• Điện trở vào: ≥ 1 MΩ

Kết nối

• Truyền thông: MECHATROLINK-III connector

• Nguồn & tín hiệu: Terminal vít M3

• Tiết diện dây: 0.25 – 1.65 mm² (AWG 22–16)

Nguồn cấp

• 24V DC ±10%

• Ripple: ≤ 10% p-p

• Dòng tiêu thụ: ~100 mA

Truyền thông MECHATROLINK-III

• Tốc độ: 100 Mbps

• Khoảng cách tối đa: 6300 m

• Khoảng cách giữa trạm: ≤ 100 m

• Số node tối đa: 62

• Chu kỳ truyền: 125 µs → 64 ms

• Dữ liệu: 16 bytes

• Địa chỉ trạm: 03H – EFH

• Giao tiếp: Cyclic + Event-driven

• LED: PWR, ERR, CON, LNK1, LNK2

Thông số cấu hình & chức năng

(Cấu hình bằng phần mềm R7CFG, riêng từng kênh)

• Zero adjustment (chỉnh điểm 0)

• Span adjustment (chỉnh dải đo)

• Chọn dải input

• Tốc độ chuyển đổi (conversion rate)

• Cách ly từng kênh input

Hiệu suất

Tốc độ chuyển đổi / Độ chính xác:

• 10 ms → ±0.8%

• 20 ms → ±0.4%

• 40 ms → ±0.2%

• 80 ms → ±0.1%

Các thông số khác:

• Dải dữ liệu: 0 – 10000

• Hệ số nhiệt: ±0.015%/°C

• Thời gian trễ ngõ vào: ≤ 50 ms

Cách điện

• Cách ly giữa các kênh và hệ thống

• ≥ 100 MΩ (500V DC)

• Chịu điện áp: 1500V AC / 1 phút

Lắp đặt & môi trường

• Nhiệt độ hoạt động: -10 ~ +55°C

• Nhiệt độ lưu trữ: -20 ~ +65°C

• Độ ẩm: 30 – 90% RH (không ngưng tụ)

• Môi trường: Không khí sạch, không ăn mòn

• Lắp đặt: DIN rail (35 mm) hoặc bắt vít

• Khối lượng: 220 g

Phụ kiện & phần mềm

• Cáp cấu hình: MCN-CON / COP-US

• Phần mềm cấu hình: R7CFG

Tùy chọn

• /C01: Phủ Silicone

• /C02: Phủ Polyurethane

• /C03: Phủ cao su

• /SET: Cài đặt sẵn theo yêu cầu
