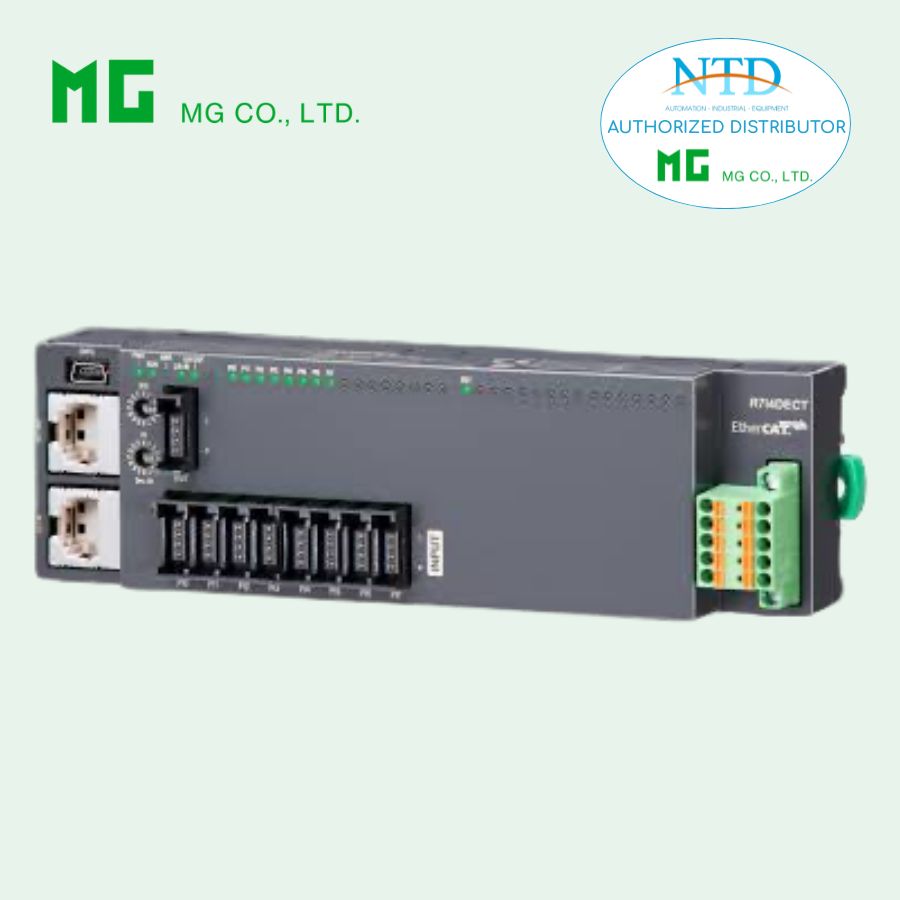

EtherCAT I/O MODULE R7I4DECT-1-PA8A CỦA MG

R7I4DECT-1-PA8A EtherCAT I/O MODULE – MG (M-System)

Thông tin sản phẩm

Model: R7I4DECT-1-PA8A
Dòng: R7I4D Series
Chuẩn mạng: EtherCAT
Loại: High-speed Pulse Input
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản

Mô tả

R7I4DECT-1-PA8A là module Remote I/O chuyên đếm xung tốc độ cao, gồm:

• 8 kênh ngõ vào xung (pulse input)

Thiết bị dùng để đọc tín hiệu từ encoder, cảm biến lưu lượng, công tơ xung, cảm biến tốc độ, với khả năng đếm chính xác và tốc độ cao trong hệ thống EtherCAT.

Thông số kỹ thuật chính

Cấu hình Input

• 8 kênh pulse input (NPN)

• Common dương (+24V)

• Kết nối: e-CON connector

Đặc tính tín hiệu vào

• Điện áp ON: ≥ 16 V DC

• Điện áp OFF: ≤ 6 V DC

• Dòng ON: ≥ 7.2 mA

• Dòng mỗi kênh: ≤ 11.2 mA

• Trở kháng: ~2 kΩ

Hiệu năng đếm xung

• Tần số tối đa: 10 kHz

• Độ rộng xung tối thiểu:

  • ON: ≥ 20 µs

  • OFF: ≥ 20 µs

➡️ Phù hợp đo tốc độ, lưu lượng, số vòng quay, số sản phẩm

Bộ đếm (Counter)

• Dải đếm:
  0 → 4,294,967,295 (32-bit)

• Giá trị preset: có thể cài từ PLC hoặc phần mềm

• Reset:

  • Từ PLC / PC

  • Hoặc input reset ngoài

• Overflow: chọn reset về 0 hoặc 1

Input Reset

• Độ rộng xung reset tối thiểu: ≥ 1 ms

Nguồn cấp

• 24 V DC ±10%

• Ripple ≤ 10%

Nguồn cấp cảm biến

• 24 V DC ±10%

• Dòng tối đa: ≤ 5 A

• Dòng định mức: 8 A

Kết nối

• EtherCAT: RJ-45

• Nguồn: terminal kẹp lò xo

• Input: e-CON connector

Truyền thông EtherCAT

• Chuẩn: IEEE 802.3u

• Tốc độ: 100 Mbps (Full-duplex)

• Cáp: CAT5e STP

• Khoảng cách: ≤ 100 m

• Địa chỉ: rotary switch

Hiển thị trạng thái

• LED hệ thống: PWR, RUN, ERR, L/A IN, L/A OUT

• LED pulse input: sáng khi có tín hiệu

• LED reset: sáng khi kích reset

Cấu hình & phần mềm

• Phần mềm: R7CFG

• Hỗ trợ ESI file

• Kết nối PC qua USB Mini-B

Cách điện

• ≥ 100 MΩ (500V DC)

• 1500V AC / 1 phút

Lắp đặt & môi trường

• Nhiệt độ: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Lắp DIN rail hoặc bắt vít

• Khối lượng: 170 g

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

• /SET: cài đặt sẵn

Ứng dụng thực tế

• Đếm sản phẩm trên băng tải

• Đo tốc độ động cơ (encoder)

• Đo lưu lượng (flow meter dạng xung)

• Đếm chu kỳ máy
