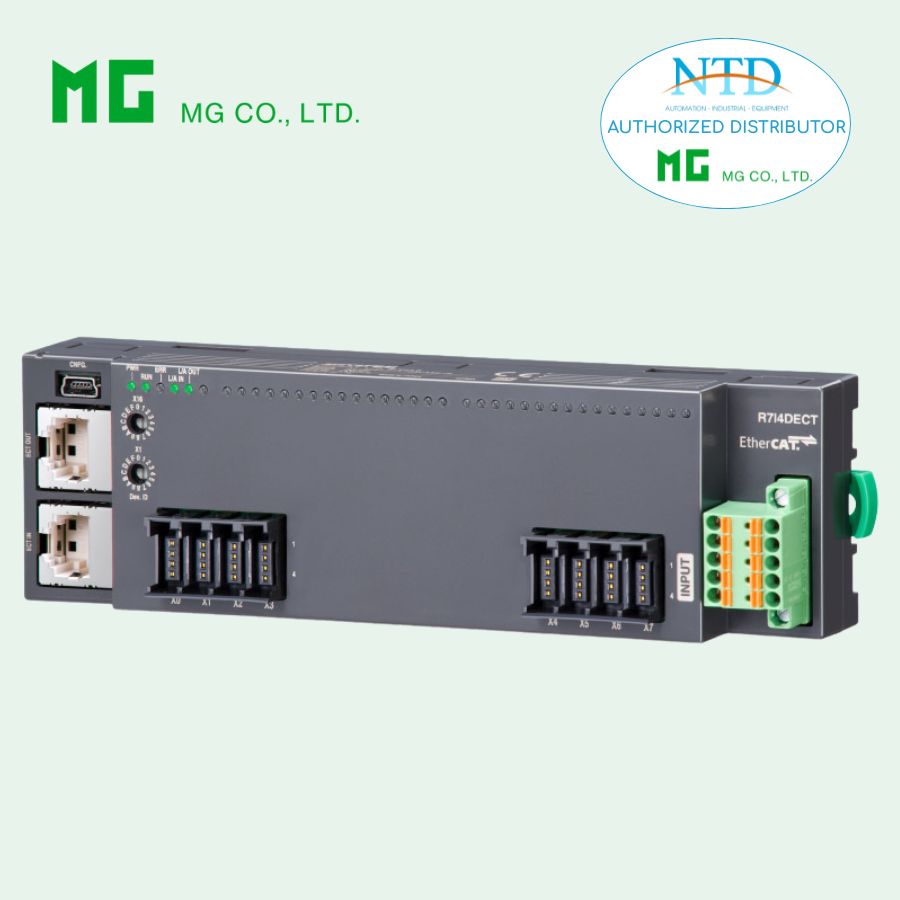

EtherCAT I/O MODULE R7I4DECT-1-SVF8N CỦA MG

R7I4DECT-1-SVF8N EtherCAT I/O MODULE – MG (M-System)

Thông tin sản phẩm

Model: R7I4DECT-1-SVF8N
Dòng: R7I4D Series
Chuẩn mạng: EtherCAT
Loại: Analog Input (điện áp DC tốc độ cao)
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản

Mô tả

R7I4DECT-1-SVF8N là module Remote I/O EtherCAT đo điện áp analog tốc độ cao, gồm:

• 8 kênh input điện áp DC

• Thiết kế non-isolated (không cách ly giữa các kênh)

Thiết bị phù hợp cho các ứng dụng cần đọc tín hiệu analog nhanh và nhiều kênh, như cảm biến áp suất, nhiệt độ (qua transmitter), tín hiệu điều khiển 0–10V,…

Thông số kỹ thuật chính

Cấu hình Input

• 8 kênh analog voltage input

• Kết nối: e-CON connector

• Không cách ly giữa các kênh (non-isolated)

Dải đo điện áp

Có thể cấu hình qua phần mềm:

• -10 ~ +10 V

• -5 ~ +5 V

• 0 ~ 10 V

• 0 ~ 5 V

• 1 ~ 5 V

Đặc tính đầu vào

• Trở kháng: ≥ 1 MΩ
  ➡️ Không làm ảnh hưởng tín hiệu nguồn

Hiệu năng đo

• Độ chính xác: ±0.1 %

• Thời gian chuyển đổi: 2.5 ms / 8 kênh

• Độ phân giải dữ liệu:
  0 – 10000 (scale toàn dải đo)

Thời gian đáp ứng

• Input delay: ≤ 10 ms (0–90%)

Cấu hình linh hoạt

Cài đặt qua phần mềm R7CFG:

• Zero (offset)

• Span (scale)

• Dải đo từng kênh

• Số lần lấy trung bình (filter)

Nguồn cấp

• 24 V DC ±10%

• Ripple ≤ 10%

• Dòng tiêu thụ: ~40 mA

Kết nối

• EtherCAT: RJ-45

• Nguồn: terminal kẹp lò xo

• Input: e-CON connector

Truyền thông EtherCAT

• Chuẩn: IEEE 802.3u

• Tốc độ: 100 Mbps (Full-duplex)

• Cáp: CAT5e STP

• Khoảng cách: ≤ 100 m

• Địa chỉ: rotary switch

Hiển thị trạng thái

• LED: PWR, RUN, ERR, L/A IN, L/A OUT

Cách điện

• ≥ 100 MΩ (500V DC)

• 1500V AC / 1 phút

Lưu ý quan trọng

• Không cách ly kênh → cần chung mass (GND)

• Tránh nhiễu khi dùng trong môi trường công nghiệp nặng

• Nên dùng dây shield (STP) cho tín hiệu analog

Lắp đặt & môi trường

• Nhiệt độ: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Lắp DIN rail hoặc bắt vít

• Khối lượng: 170 g

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

• /SET: cài đặt sẵn

Ứng dụng thực tế

• Đọc tín hiệu cảm biến analog (0–10V, 4–20mA qua bộ chuyển đổi)

• Hệ thống đo lường nhiều điểm

• Thu thập dữ liệu tốc độ cao (DAQ)

• Điều khiển PID trong dây chuyền sản xuất
