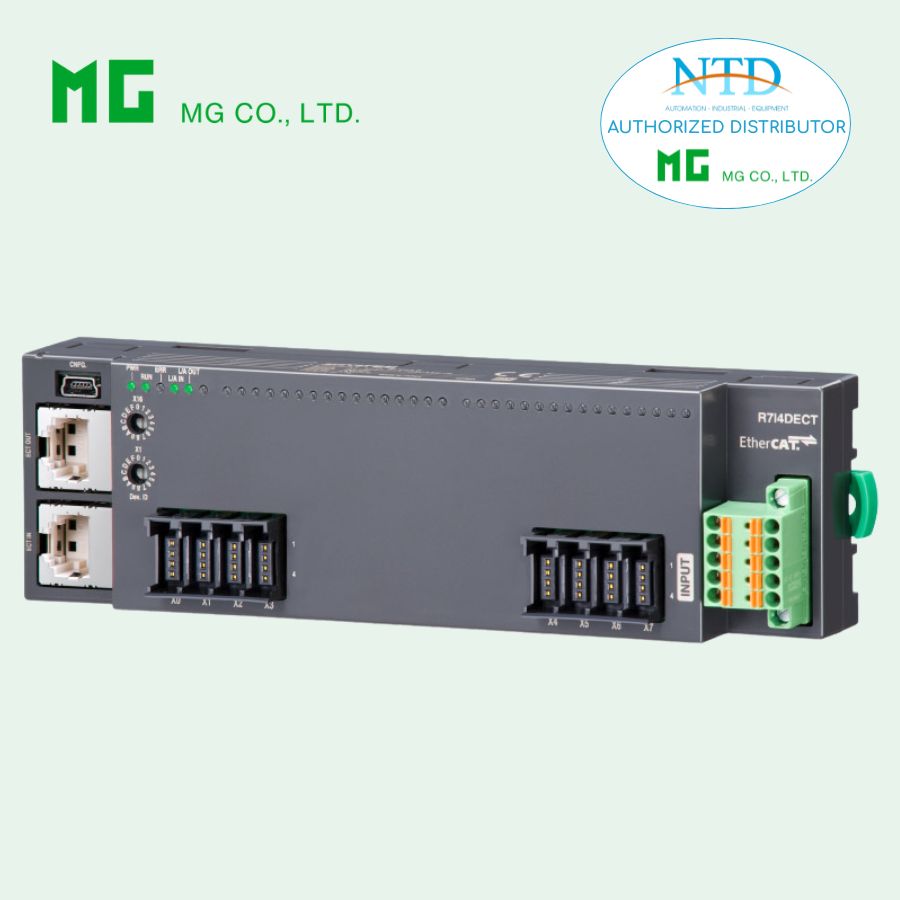

EtherCAT I/O MODULE R7I4DECT-1-SVSF8N CỦA MG

R7I4DECT-1-SVSF8N EtherCAT I/O MODULE – MG (M-System)

Thông tin sản phẩm

Model: R7I4DECT-1-SVSF8N
Dòng: R7I4D Series
Chuẩn mạng: EtherCAT
Loại: Analog Input hỗn hợp (Voltage + Current)
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản

Mô tả

R7I4DECT-1-SVSF8N là module Remote I/O analog đa năng, tích hợp:

• 4 kênh điện áp (Voltage input)

• 4 kênh dòng (Current input)

Thiết bị phù hợp cho hệ thống cần đọc đồng thời nhiều loại tín hiệu analog khác nhau (0–10V và 4–20mA) trong cùng một module → tiết kiệm không gian và chi phí.

Cấu hình I/O

• X0 – X3: Input điện áp (Voltage)

• X4 – X7: Input dòng (Current)

• Tổng: 8 kênh (4V + 4I)

• Kết nối: e-CON connector

• Non-isolated (không cách ly giữa các kênh)

Dải đo

Ngõ vào điện áp (X0–X3)

• -10 ~ +10 V

• -5 ~ +5 V

• 0 ~ 10 V

• 0 ~ 5 V

• 1 ~ 5 V

Ngõ vào dòng (X4–X7)

• 4 – 20 mA DC

Đặc tính đầu vào

• Trở kháng điện áp: ≥ 1 MΩ

• Trở kháng dòng: 50 Ω

Hiệu năng đo

• Độ chính xác: ±0.1 %

• Thời gian chuyển đổi: 2.5 ms / 8 kênh

• Dữ liệu: 0 – 10000 (scale toàn dải)

Thời gian đáp ứng

• Input delay: ≤ 10 ms (0–90%)

Cấu hình linh hoạt

Thiết lập qua phần mềm R7CFG:

• Zero (offset)

• Span (scale)

• Chọn dải đo từng kênh

• Bộ lọc (averaging)

Nguồn cấp

• 24 V DC ±10%

• Ripple ≤ 10%

• Dòng tiêu thụ: ~40 mA

Kết nối

• EtherCAT: RJ-45

• Nguồn: terminal kẹp lò xo

• Input: e-CON connector

Truyền thông EtherCAT

• Chuẩn: IEEE 802.3u

• Tốc độ: 100 Mbps (Full-duplex)

• Cáp: CAT5e STP

• Khoảng cách: ≤ 100 m

• Địa chỉ: rotary switch

Hiển thị trạng thái

• LED: PWR, RUN, ERR, L/A IN, L/A OUT

Cách điện

• ≥ 100 MΩ (500V DC)

• 1500V AC / 1 phút

Lưu ý quan trọng

• Không cách ly kênh → cần chung mass (GND)

• Analog voltage dễ nhiễu → nên dùng dây shield

• 4–20mA ổn định hơn trong môi trường nhiễu cao

Lắp đặt & môi trường

• Nhiệt độ: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Lắp DIN rail hoặc bắt vít

• Khối lượng: 170 g

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

• /SET: cài đặt sẵn

Ứng dụng thực tế

• Hệ thống đo lường đa tín hiệu (pressure, flow, level)

• PLC thu thập dữ liệu từ nhiều loại sensor

• Điều khiển PID (nhiệt độ, áp suất…)

• SCADA / DAQ
