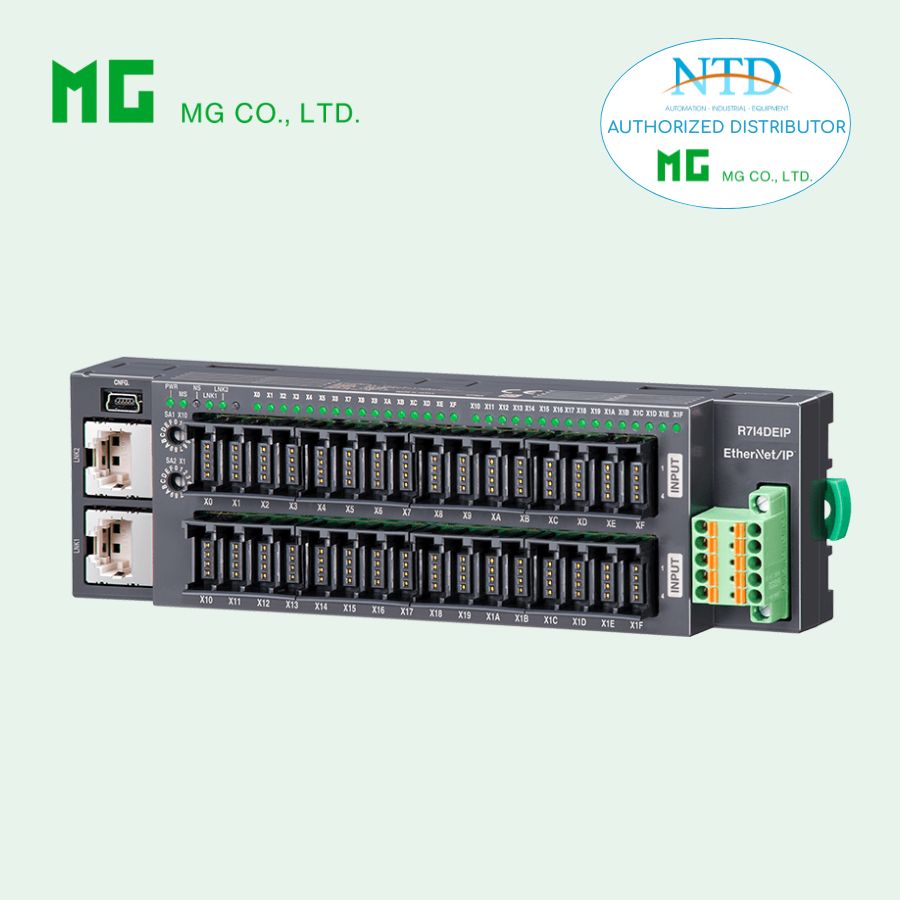

EtherNet/IP I/O MODULE R7I4DEIP-DA32A-1 CỦA MG

R7I4DEIP-DA32A-1 EtherNet/IP I/O MODULE – MG (M-System)

Thông tin sản phẩm

• Model: R7I4DEIP-DA32A-1

• Dòng: R7I4D Series

• Chuẩn mạng: EtherNet/IP

• Loại: Digital Input (NPN – ngõ vào số)

• Số kênh: 32 input

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

R7I4DEIP-DA32A-1 là module Remote I/O dùng cho mạng EtherNet/IP, cung cấp 32 kênh ngõ vào số NPN.

Thiết bị hỗ trợ DLR (Device Level Ring) cho phép cấu hình mạng vòng, giúp tăng độ tin cậy (redundancy) trong hệ thống công nghiệp.

Cấu hình I/O

• X0 – X1F: Digital Input (NPN)

• Tổng: 32 kênh input

• Kiểu: Common dương (Positive common – NPN)

• Kết nối: e-CON connector

• Cách ly: Cách ly giữa input/sensor supply và mạng EtherNet/IP

Đặc tính ngõ vào

• Điện áp ON: ≥ 18 V DC

• Dòng ON: ≥ 2.0 mA

• Điện áp OFF: ≤ 9 V DC

• Dòng OFF: ≤ 1.0 mA

• Dòng vào mỗi kênh: ≤ 3.0 mA @ 24V DC

• Trở kháng input: ~8.6 kΩ

Thời gian đáp ứng

• ON delay: ≤ 0.5 ms

• OFF delay: ≤ 0.5 ms

→ Phù hợp tín hiệu tốc độ cao (sensor, encoder dạng xung, limit switch nhanh…)

Nguồn cấp & kích cảm biến

• Nguồn chính: 24 V DC ±10%

• Ripple: ≤ 10%

• Dòng tiêu thụ module: ~50 mA

• Nguồn cấp sensor: 24 V DC ±10%, ≤ 5 A

Cấu hình linh hoạt

Thiết lập qua phần mềm R7CFG:

• Tốc độ đọc (read rate)

• Cấu hình mạng

• Tham số truyền thông

Kết nối

• EtherNet/IP: RJ-45 (2 port hỗ trợ DLR)

• Nguồn & sensor: terminal kẹp lò xo

• Input: e-CON connector

• Cấu hình: Mini USB

Truyền thông EtherNet/IP

• Chuẩn: IEEE 802.3u

• Tốc độ: 10/100 Mbps (Auto Negotiation)

• Giao thức: EtherNet/IP

• Topology: Line / Star / Ring (DLR)

• Khoảng cách: ≤ 100 m

• IP mặc định: 192.168.0.250

• Port: 2222, 44818

• Số kết nối: tối đa 3

  • Exclusive owner

  • Listen only

  • Input only

Hiển thị trạng thái

• LED hệ thống: PWR, LNK1, LNK2, MS, NS

• LED input: sáng khi input ON

Hiệu năng

• Số input đồng thời: Không giới hạn (tại 24V DC)

• Dữ liệu I/O: 2 words

Cách điện

• ≥ 100 MΩ (500V DC)

• 1500V AC / 1 phút

Lắp đặt & môi trường

• Nhiệt độ: -10 ~ +55°C

• Độ ẩm: 30 – 90% RH

• Lắp đặt: DIN rail hoặc bắt vít

• Khối lượng: ~180 g

Tùy chọn

• /C01: phủ silicone

• /C02: phủ polyurethane

• /C03: phủ cao su

• /SET: cài đặt sẵn
