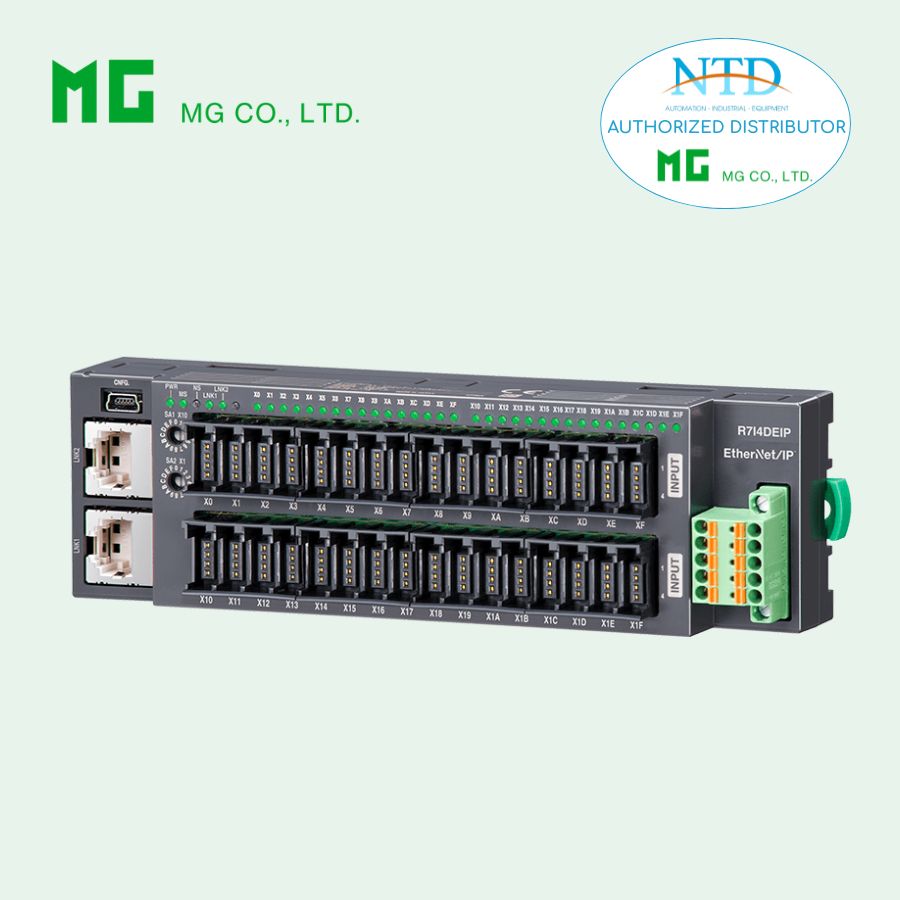

EtherNet/IP I/O MODULE R7I4DEIP-DAC32C-1 CỦA MG (M-System)

R7I4DEIP-DAC32C-1 EtherNet/IP I/O MODULE – MG (M-System)

Thông tin sản phẩm

• Model: R7I4DEIP-DAC32C-1
• Dòng: R7I4D Series
• Chuẩn mạng: EtherNet/IP
• Loại: Digital I/O (NPN Input + NPN Transistor Output)
• Số kênh: 32 điểm (16 input + 16 output)
• Thương hiệu: MG (M-System)
• Xuất xứ: Nhật Bản

Mô tả

R7I4DEIP-DAC32C-1 là module Remote I/O tích hợp ngõ vào và ngõ ra số NPN, phù hợp cho hệ thống cần vừa đọc tín hiệu cảm biến vừa điều khiển thiết bị chấp hành.

Thiết bị hỗ trợ DLR (Device Level Ring) giúp tăng độ tin cậy mạng (có dự phòng khi đứt cáp).

Cấu hình I/O

• Input (X0 – XF): 16 kênh NPN (sink input)
• Output (Y0 – YF): 16 kênh transistor NPN (sink output)
• Tổng: 32 điểm I/O
• Kết nối: e-CON connector
• Cách ly: Input / Output / nguồn cách ly với mạng

Đặc tính ngõ vào (Input)

• Kiểu: NPN – common dương
• Điện áp ON: ≥ 15 V DC
• Dòng ON: ≥ 3.5 mA
• Điện áp OFF: ≤ 5 V DC
• Dòng OFF: ≤ 1.0 mA
• Dòng mỗi kênh: ≤ 5.5 mA
• Trở kháng: ~4.4 kΩ

Thời gian đáp ứng

• ON delay: ≤ 0.5 ms
• OFF delay: ≤ 0.5 ms

Đặc tính ngõ ra (Output)

• Kiểu: NPN transistor (sink) – common âm
• Dòng tải:
  • 0.2 A / kênh
  • 3.2 A / nhóm (common)
• Điện áp rơi: ≤ 1.2 V

Dòng rò

• Có phát hiện đứt dây: ≤ 0.7 mA
• Không phát hiện đứt dây (/D1): ≤ 0.1 mA

Thời gian đáp ứng

• ON delay: ≤ 0.2 ms
• OFF delay: ≤ 0.5 ms

Chức năng bảo vệ & chẩn đoán

• Bảo vệ quá dòng (overcurrent)
• Bảo vệ quá nhiệt (overheat)
• Phát hiện đứt dây (open load)
• Gửi trạng thái lỗi về PLC qua vùng input

⚠️ Nếu chọn option /D1 → không có phát hiện đứt dây

Nguồn cấp & kích tải

• Nguồn chính: 24 V DC ±10%
• Dòng tiêu thụ module: ~52 mA
• Nguồn cấp sensor/tải: 24 V DC, ≤ 5 A

Cấu hình linh hoạt

Thiết lập qua phần mềm R7CFG:

• Tốc độ đọc (scan rate)
• Trạng thái output khi mất truyền thông
• Cấu hình mạng EtherNet/IP

Kết nối

• EtherNet/IP: RJ-45 (2 port – hỗ trợ DLR)
• Nguồn & I/O: terminal kẹp lò xo + e-CON
• Cấu hình: Mini USB

Truyền thông EtherNet/IP

• Chuẩn: IEEE 802.3u
• Tốc độ: 10/100 Mbps (Auto)
• Protocol: EtherNet/IP
• Topology: Line / Star / Ring (DLR)
• Khoảng cách: ≤ 100 m
• IP mặc định: 192.168.0.250
• Port: 2222, 44818

Dữ liệu I/O

• Input: 2 words
• Output: 1 word

Hiển thị trạng thái

• LED hệ thống: PWR, LNK1, LNK2, MS, NS
• LED I/O: sáng khi ON

Cách điện

• ≥ 100 MΩ (500V DC)
• 1500V AC / 1 phút

Lắp đặt & môi trường

• Nhiệt độ: -10 ~ +55°C
• Độ ẩm: 30 – 90% RH
• Lắp đặt: DIN rail hoặc bắt vít
• Khối lượng: ~180 g

Tùy chọn

• /D1: không phát hiện đứt dây
• /C01: phủ silicone
• /C02: phủ polyurethane
• /C03: phủ cao su
• /SET: cài đặt sẵn

Lưu ý quan trọng

• Input & Output đều NPN (sink) → dùng cảm biến và tải phù hợp
• Khi điều khiển tải cảm ứng (relay, coil) → phải mắc diode chống ngược
• Nên dùng dây chống nhiễu cho môi trường công nghiệp
• Kiểm tra tổng dòng không vượt quá giới hạn nhóm

Ứng dụng thực tế

• Máy tự động: vừa đọc sensor vừa điều khiển cơ cấu chấp hành
• Hệ thống băng tải, pick & place
• PLC EtherNet/IP (Allen-Bradley, Omron, Keyence…)
• Điều khiển relay, van điện từ, đèn báo
• Hệ thống cần I/O gọn trong 1 modul
