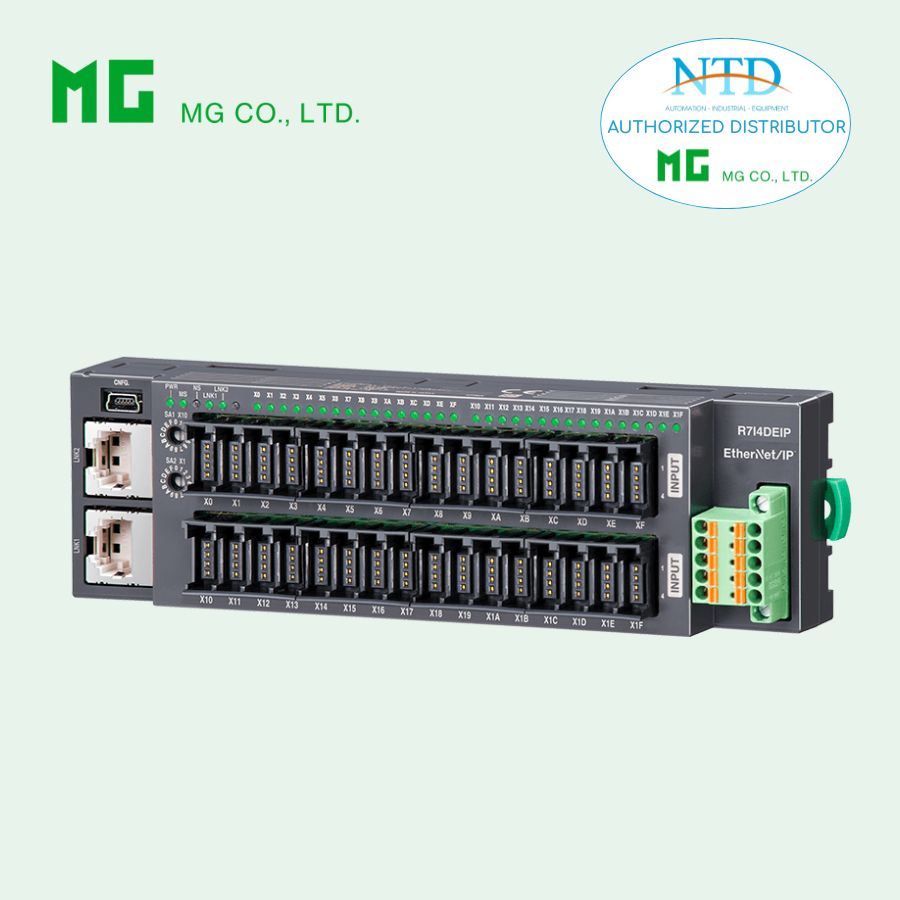

EtherNet/IP I/O MODULE R7I4DEIP-DC32A-1 CỦA MG

Liên hệ Còn hàng

Model: R7I4DEIP-DC32A-1
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản
Chính sách bán hàng
✅ Hàng chính hãng 100%
✅ Bảo hành & đổi trả do lỗi nhà sản xuất
✅ Giao hàng trên toàn quốc
✅ CO, CQ đầy đủ

Thông tin sản phẩm

R7I4DEIP-DC32A-1 EtherNet/IP I/O MODULE – MG (M-System)

Thông tin sản phẩm

Model: R7I4DEIP-DC32A-1
Dòng: R7I4D Series
Chuẩn mạng: EtherNet/IP
Loại: Digital Output (NPN transistor – ngõ ra số)
Số kênh: 32 output
Thương hiệu: MG (M-System)
Xuất xứ: Nhật Bản

Mô tả

R7I4DEIP-DC32A-1 là module Remote I/O chuyên dụng cho EtherNet/IP, cung cấp 32 kênh ngõ ra transistor NPN (sink).

Module phù hợp để điều khiển các thiết bị như relay, van điện từ, đèn báo, motor nhỏ, với tốc độ đáp ứng nhanh và độ tin cậy cao. Ngoài ra, thiết bị hỗ trợ DLR (Device Level Ring) giúp hệ thống mạng có khả năng dự phòng.

Cấu hình I/O

Y0 – Y1F: Digital Output (NPN)
Tổng: 32 kênh output
Kiểu: Common âm (NPN – sink)
Kết nối: e-CON connector
Cách ly: Output / nguồn cách ly với mạng

Đặc tính ngõ ra (Output)

Dòng tải:
- 0.2 A / kênh
- 3.2 A / nhóm (common)
Điện áp rơi (Residual voltage): ≤ 1.2 V

Dòng rò

Có phát hiện đứt dây: ≤ 0.7 mA
Không phát hiện (/D1): ≤ 0.1 mA

Thời gian đáp ứng

ON delay: ≤ 0.2 ms
OFF delay: ≤ 0.5 ms

→ Phù hợp điều khiển tín hiệu nhanh, xung tốc độ cao

Chức năng bảo vệ & chẩn đoán

Bảo vệ quá dòng (Overcurrent)
Bảo vệ quá nhiệt (Overheat)
Phát hiện đứt dây (Open load detection)
Gửi trạng thái lỗi về PLC qua dữ liệu input

⚠️ Option /D1 → tắt chức năng phát hiện đứt dây

Nguồn cấp & tải

Nguồn module: 24 V DC ±10%
Dòng tiêu thụ: ~55 mA
Nguồn cấp tải: 24 V DC, ≤ 5 A

Cấu hình linh hoạt

Thiết lập qua phần mềm R7CFG:

Trạng thái output khi mất truyền thông
Tham số mạng EtherNet/IP

Kết nối

EtherNet/IP: RJ-45 (2 port – hỗ trợ DLR)
Nguồn: terminal kẹp lò xo
Output: e-CON connector
Cấu hình: Mini USB

Truyền thông EtherNet/IP

Chuẩn: IEEE 802.3u
Tốc độ: 10/100 Mbps (Auto)
Protocol: EtherNet/IP
Topology: Line / Star / Ring (DLR)
Khoảng cách: ≤ 100 m
IP mặc định: 192.168.0.250
Port: 2222, 44818

Dữ liệu I/O

Output data: 2 words

Hiển thị trạng thái

LED hệ thống: PWR, LNK1, LNK2, MS, NS
LED output: sáng khi ON

Cách điện

≥ 100 MΩ (500V DC)
1500V AC / 1 phút

Lắp đặt & môi trường

Nhiệt độ: -10 ~ +55°C
Độ ẩm: 30 – 90% RH
Lắp đặt: DIN rail hoặc bắt vít
Khối lượng: ~180 g

Tùy chọn

/D1: không phát hiện đứt dây
/C01: phủ silicone
/C02: phủ polyurethane
/C03: phủ cao su
/SET: cài đặt sẵn

Lưu ý quan trọng

Output NPN (sink) → tải phải đấu về +24V
Khi điều khiển tải cảm ứng (coil, relay, van điện từ) → bắt buộc gắn diode chống ngược
Kiểm tra tổng dòng không vượt quá 3.2 A / nhóm
Nên dùng dây chống nhiễu trong môi trường công nghiệp
