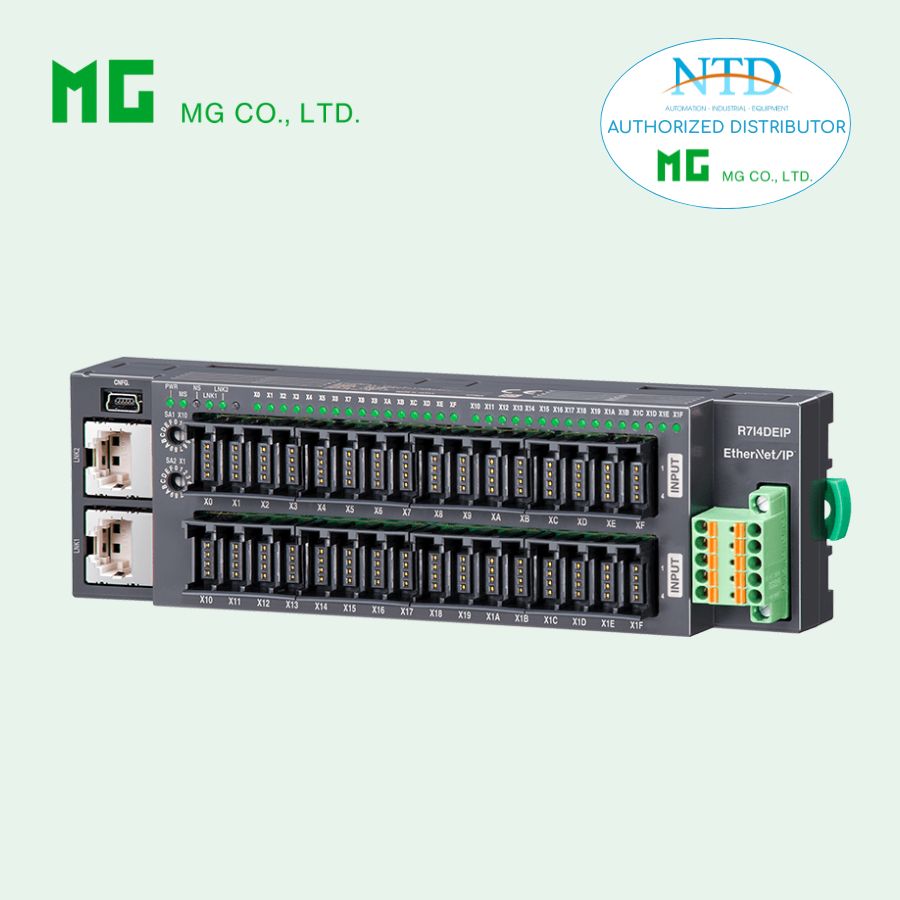

HI-SPEED LINK SYSTEM I/O MODULE R7K4DH-1-DAC32C CỦA MG

R7K4DH-1-DAC32C HI-SPEED LINK SYSTEM I/O MODULE – MG (M-System)

Thông tin sản phẩm

• Model: R7K4DH-1-DAC32C
• Dòng: R7K4D Series
• Chuẩn mạng: HLS (Hi-speed Link System – Step Technica)
• Loại: Digital I/O (NPN Input + NPN Transistor Output)
• Số kênh: 32 điểm (16 input + 16 output)
• Thương hiệu: MG (M-System)
• Xuất xứ: Nhật Bản

Mô tả

R7K4DH-1-DAC32C là module Remote I/O dùng cho hệ thống HLS, tích hợp 16 ngõ vào số NPN và 16 ngõ ra transistor NPN.

Đây là phiên bản full NPN (sink) cho cả input và output → phù hợp hệ thống tiêu chuẩn Nhật (NPN phổ biến).

Cấu hình I/O

• Input (X0 – XF): 16 kênh NPN (sink input)
• Output (Y0 – YF): 16 kênh NPN transistor (sink output)
• Tổng: 32 điểm I/O
• Kết nối: e-CON connector
• Cách ly: Input / Output / nguồn cách ly với mạng HLS

Đặc tính ngõ vào (Input – NPN)

• Kiểu: NPN – common dương (+24V)
• Điện áp ON: ≥ 15 V DC
• Dòng ON: ≥ 3.5 mA
• Điện áp OFF: ≤ 5 V DC
• Dòng OFF: ≤ 1 mA
• Dòng mỗi kênh: ≤ 5.5 mA
• Trở kháng: ~4.4 kΩ

Thời gian đáp ứng

• ON delay: ≤ 0.5 ms
• OFF delay: ≤ 0.5 ms

Đặc tính ngõ ra (Output – NPN)

• Kiểu: NPN transistor (sink) – common âm
• Dòng tải:
  • 0.1 A / kênh
  • 1.6 A / nhóm
• Điện áp rơi: ≤ 1.2 V
• Dòng rò: ≤ 0.1 mA

Thời gian đáp ứng

• ON delay: ≤ 0.2 ms
• OFF delay: ≤ 0.5 ms

Chức năng bảo vệ

• Giới hạn dòng khi quá tải (Overcurrent limit)
• Bảo vệ quá nhiệt (Overheat → OFF output)

⚠️ Khi điều khiển tải cảm ứng → cần gắn diode chống ngược

Nguồn cấp & sensor

• Nguồn chính: 24 V DC ±10%
• Dòng tiêu thụ: ~95 mA
• Nguồn cấp sensor/tải: ≤ 2 A

Kết nối

• HLS: RJ-45
• Nguồn & sensor: terminal kẹp lò xo
• I/O: e-CON connector

Truyền thông HLS

• Chế độ:
  • Full-duplex (mặc định)
  • Half-duplex (/H option)

Tốc độ & khoảng cách

• 12 Mbps: ≤ 100 m
• 6 Mbps: ≤ 200 m
• 3 Mbps: ≤ 300 m

(Cấu hình bằng DIP switch)

Khác

• Điện trở cuối (termination): tích hợp (DIP SW)
• Địa chỉ trạm: rotary switch
• LED RUN: hoạt động bình thường

Cấu hình hoạt động

Thiết lập bằng DIP switch:

• Tốc độ truyền
• Termination
• Output khi mất truyền thông:
  • Hold (giữ trạng thái) – mặc định
  • Clear (OFF toàn bộ)

Hiển thị trạng thái

• Power LED (xanh): có nguồn
• I/O LED (đỏ): sáng khi ON

Cách điện

• ≥ 100 MΩ (500V DC)
• 1500V AC / 1 phút

Lắp đặt & môi trường

• Nhiệt độ: -10 ~ +55°C
• Độ ẩm: 30 – 90% RH
• Lắp đặt: DIN rail hoặc bắt vít
• Khối lượng: ~185 g

Tùy chọn

• /H: Half-duplex
• /C01: phủ silicone
• /C02: phủ polyurethane
• /C03: phủ cao su

Lưu ý quan trọng

• Cả input & output đều NPN (sink) → hệ thống phải đồng bộ NPN
• Output dòng thấp (0.1A/kênh) → chỉ dùng cho tải nhỏ
• Khi đấu tải → tải nối về +24V
• Khác DAC32B (PNP output) → model này dùng hoàn toàn NPN

Ứng dụng thực tế

• Hệ thống tiêu chuẩn NPN (Nhật, Keyence, Omron…)
• Máy tự động tốc độ cao dùng HLS
• Điều khiển relay nhỏ, đèn, sensor
• Dây chuyền sản xuất cần đồng bộ NP
