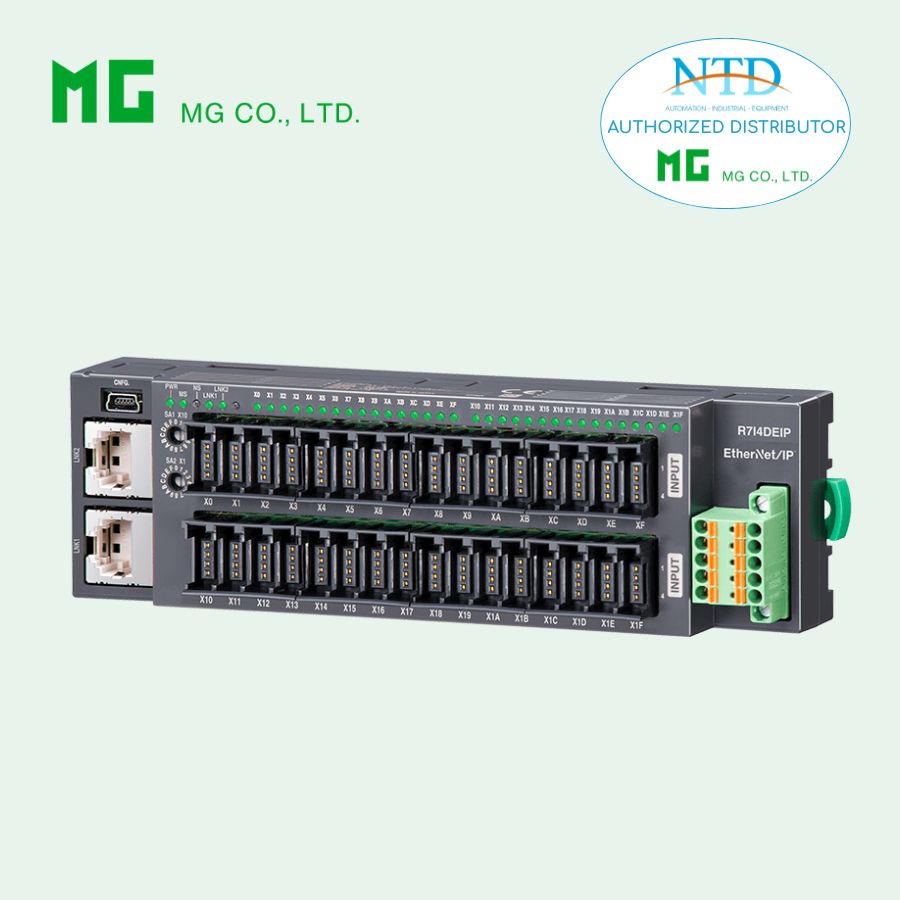

HI-SPEED LINK SYSTEM I/O MODULE R7K4DH-1-DAC32D CỦA MG

R7K4DH-1-DAC32D HI-SPEED LINK SYSTEM I/O MODULE – MG (M-System)

Thông tin sản phẩm

• Model: R7K4DH-1-DAC32D
• Dòng: R7K4D Series
• Chuẩn mạng: HLS (Hi-speed Link System – Step Technica)
• Loại: Digital I/O (PNP Input + PNP Transistor Output)
• Số kênh: 32 điểm (16 input + 16 output)
• Thương hiệu: MG (M-System)
• Xuất xứ: Nhật Bản

Mô tả

R7K4DH-1-DAC32D là module Remote I/O dùng cho hệ thống HLS, tích hợp:

• 16 ngõ vào số PNP
• 16 ngõ ra transistor PNP

 cĐây là phiên bản full PNP (source) cho cả input và output → phù hợp hệ thống tiêu chuẩn châu Âu (Siemens, SICK…).

Cấu hình I/O

• Input (X0 – XF): 16 kênh PNP
• Output (Y0 – YF): 16 kênh PNP transistor
• Tổng: 32 điểm I/O
• Kết nối: e-CON connector
• Cách ly: Input / Output / nguồn cách ly với mạng HLS

Đặc tính ngõ vào (Input – PNP)

• Kiểu: PNP – common âm (GND)
• Điện áp ON: ≥ 15 V DC
• Dòng ON: ≥ 3.5 mA
• Điện áp OFF: ≤ 5 V DC
• Dòng OFF: ≤ 1 mA
• Dòng mỗi kênh: ≤ 5.5 mA
• Trở kháng: ~4.4 kΩ

Thời gian đáp ứng

• ON delay: ≤ 0.5 ms
• OFF delay: ≤ 0.5 ms

Đặc tính ngõ ra (Output – PNP)

• Kiểu: PNP transistor (source) – common dương (+24V)
• Dòng tải:
  • 0.1 A / kênh
  • 1.6 A / nhóm
• Điện áp rơi: ≤ 1.2 V
• Dòng rò: ≤ 0.1 mA

Thời gian đáp ứng

• ON delay: ≤ 0.2 ms
• OFF delay: ≤ 0.5 ms

Chức năng bảo vệ

• Giới hạn dòng khi quá tải
• Bảo vệ quá nhiệt (tự OFF output)

⚠️ Khi điều khiển tải cảm ứng → cần gắn diode chống ngược

Nguồn cấp & sensor

• Nguồn chính: 24 V DC ±10%
• Dòng tiêu thụ: ~95 mA
• Nguồn cấp sensor/tải: ≤ 2 A

Kết nối

• HLS: RJ-45
• Nguồn & sensor: terminal kẹp lò xo
• I/O: e-CON connector

Truyền thông HLS

• Chế độ:
  • Full-duplex (mặc định)
  • Half-duplex (/H option)

Tốc độ & khoảng cách

• 12 Mbps: ≤ 100 m
• 6 Mbps: ≤ 200 m
• 3 Mbps: ≤ 300 m

(Cài bằng DIP switch)

Khác

• Termination: tích hợp (DIP SW)
• Địa chỉ trạm: rotary switch
• LED RUN: hoạt động bình thường

Cấu hình hoạt động

Thiết lập bằng DIP switch:

• Tốc độ truyền
• Điện trở cuối
• Trạng thái output khi mất truyền thông:
  • Hold (giữ trạng thái) – mặc định
  • Clear (OFF toàn bộ)

Hiển thị trạng thái

• Power LED (xanh): có nguồn
• I/O LED (đỏ): ON khi tín hiệu hoạt động

Cách điện

• ≥ 100 MΩ (500V DC)
• 1500V AC / 1 phút

Lắp đặt & môi trường

• Nhiệt độ: -10 ~ +55°C
• Độ ẩm: 30 – 90% RH
• Lắp đặt: DIN rail hoặc bắt vít
• Khối lượng: ~185 g

Tùy chọn

• /H: Half-duplex
• /C01: phủ silicone
• /C02: phủ polyurethane
• /C03: phủ cao su

Lưu ý quan trọng

• Cả input & output đều PNP (source) → hệ thống phải đồng bộ PNP
• Khi đấu tải: tải nối về GND
• Dòng output nhỏ (0.1A/kênh) → chỉ dùng tải nhẹ
• Khác DAC32C (NPN-NPN) → model này chuẩn châu Âu (PNP)

Ứng dụng thực tế

• Hệ thống dùng sensor PNP (SICK, Omron, Siemens…)
• Máy tự động tiêu chuẩn châu Âu
• Điều khiển đèn, relay, van điện từ
• Dây chuyền sản xuất HLS tốc độ ca
