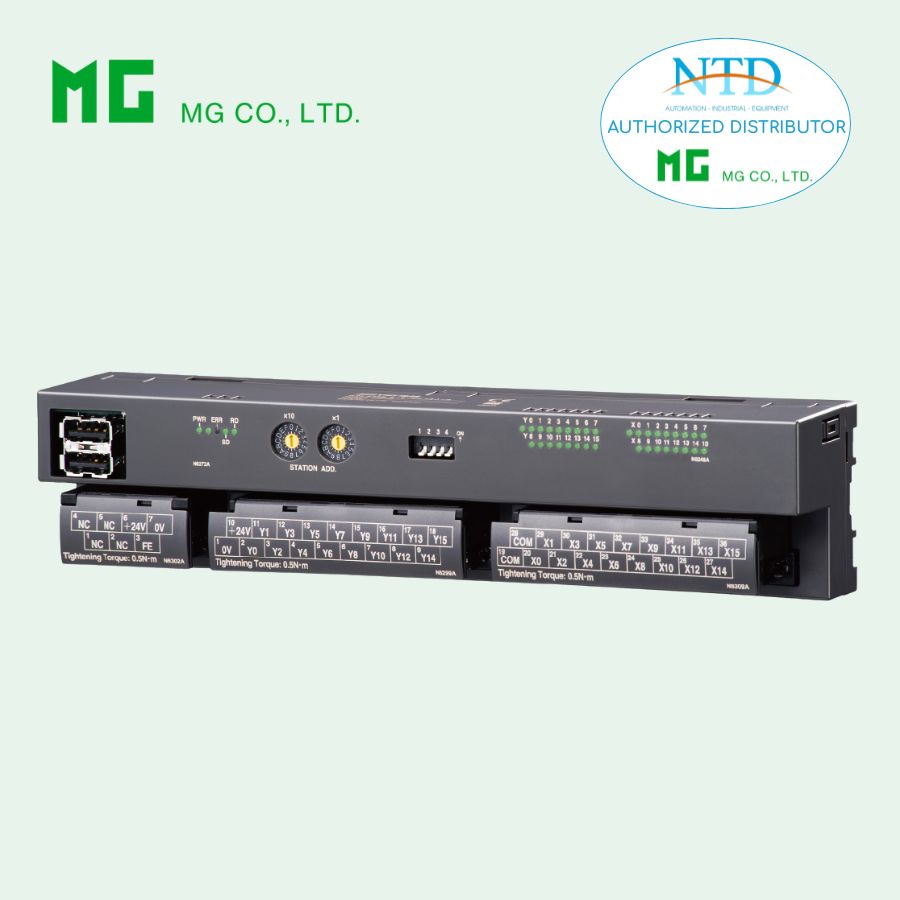

MECHATROLINK-III Digital Input Module R7K4FML3-6-DA32-1 của MG

R7K4FML3-6-DA32-1 – MECHATROLINK-III Digital Input Module (32DI, 12V) - MG (M-System)

Thông tin tổng quan

• Model: R7K4FML3-6-DA32-1

• Dòng: R7K4F Series

• Chuẩn mạng: MECHATROLINK-III

• Loại: Digital Input

  • 32 ngõ vào số (NPN/PNP)

• Nguồn module: 24 VDC

• Nguồn input: External 12 VDC

• Kết nối: Terminal vít

• Thương hiệu: MG (M-System)

• Xuất xứ: Nhật Bản

Mô tả

R7K4FML3-6-DA32-1 là module Remote I/O dùng để thu thập 32 tín hiệu số mức 12V và truyền dữ liệu qua mạng MECHATROLINK-III tốc độ cao.

Điểm khác biệt chính:

• Phiên bản 12V input (so với bản DA32 là 24V)

• Phù hợp các hệ thống cảm biến/PLC mức 12V

• Tốc độ cao, độ trễ thấp

Cấu hình I/O

• Input: 32 kênh

• Loại: NPN / PNP

• Common: chọn dương hoặc âm

Ứng dụng:

• Hệ dùng tín hiệu 12V (máy Nhật, thiết bị đặc thù)

• Cảm biến không dùng 24V

Đặc tính ngõ vào (12V)

• Điện áp định mức: 12 VDC ±10%

• ON: ≥ 7.5 VDC / ≥ 3.5 mA

• OFF: ≤ 3 VDC / ≤ 1 mA

• Dòng vào: ≤ 5.5 mA/kênh

• Trở kháng: ~2.2 kΩ

Tốc độ

• ON delay: ≤ 0.2 ms

• OFF delay: ≤ 0.5 ms

Truyền thông MECHATROLINK-III

• Tốc độ: 100 Mbps

• Khoảng cách tối đa: 6300 m

• Khoảng cách node: ≤ 100 m

• Số node: tối đa 62

Chu kỳ truyền

• 125 µs → 64 ms

Giao tiếp

• Cyclic communication: ✔

• Event-driven communication: ✔

Dữ liệu

• 16 bytes

Địa chỉ

• 03H → EFH

Tốc độ đọc dữ liệu

• 1 / 5 / 10 / 20 / 50 / 70 / 100 / 200 ms

• Cài bằng DIP switch

Hiển thị trạng thái

• LED hệ thống: PWR, ERR, CON, LNK1, LNK2

• LED Input: sáng khi ON

Nguồn cấp

• 24 VDC ±10%

• Dòng tiêu thụ: ≤ 100 mA

Kết nối

• MECHATROLINK-III: connector chuyên dụng

• Input + nguồn: terminal vít M3

Điều kiện môi trường

• Nhiệt độ: -10 ~ 55°C

• Độ ẩm: 30 – 90% RH

• Lắp DIN rail hoặc bắt vít

• Khối lượng: ~330 g

Tùy chọn

• /C01: Silicone coating

• /C02: Polyurethane coating

• /C03: Rubber coating

• /SET: cài đặt sẵn theo yêu cầu

Lưu ý quan trọng

• Chỉ dùng cho tín hiệu 12V (không dùng 24V trực tiếp)

• Module dùng MECHATROLINK-III (không dùng I/II)

• Cần cấp nguồn input riêng 12V

• Chọn đúng NPN/PNP khi đấu dây
