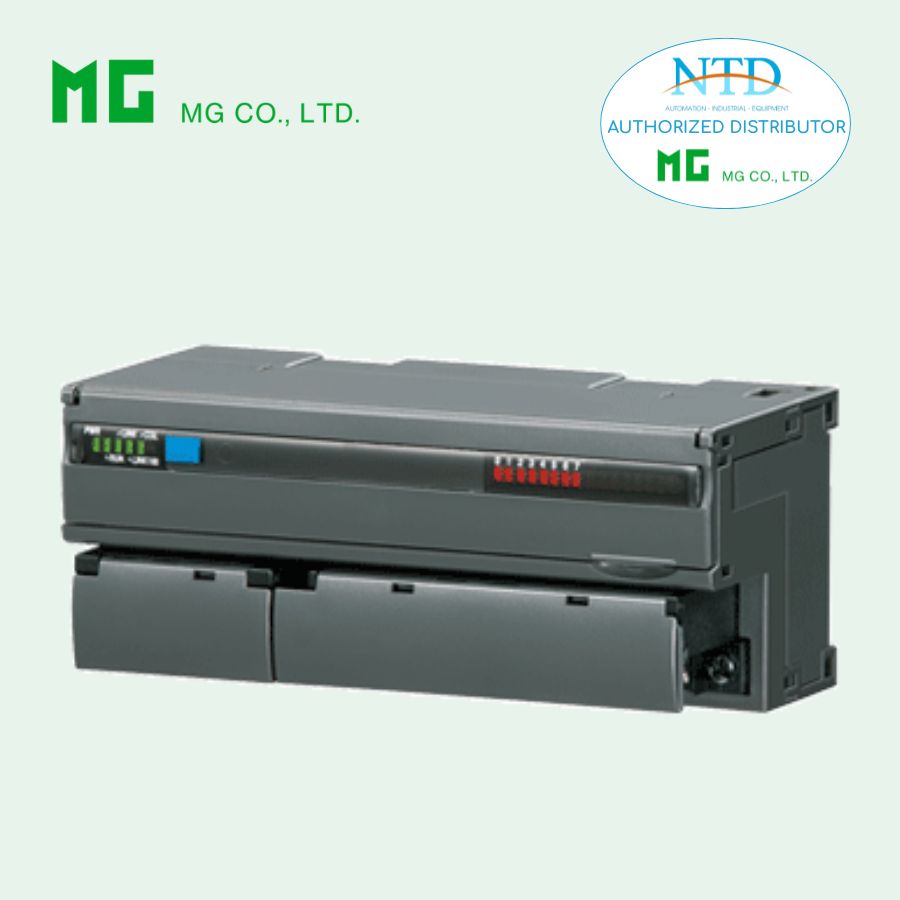

R7ML-DC16B Remote I/O R7 Series – MECHATROLINK I/O MODULE
(Đầu ra transistor PNP, 16 điểm, hỗ trợ MECHATROLINK-I / -II)
R7ML-DC16B là module đầu ra rời rạc (discrete output) cao cấp thuộc dòng Remote I/O R7 Series của M-System (Nhật Bản), được thiết kế chuyên biệt để tích hợp mượt mà vào hệ thống điều khiển MECHATROLINK-I và MECHATROLINK-II – giao thức mạng tốc độ cao phổ biến trong tự động hóa công nghiệp, đặc biệt là các hệ thống servo và motion control của Yaskawa.
Đặc điểm nổi bật
- Đầu ra transistor PNP (sourcing) 16 điểm, phù hợp với hầu hết các thiết bị điều khiển công nghiệp sử dụng logic dương (positive common).
- Hỗ trợ cả MECHATROLINK-I (4 Mbps) và MECHATROLINK-II (10 Mbps), cho phép linh hoạt lựa chọn chế độ phù hợp với tốc độ và số lượng thiết bị trên mạng.
- Có thể gắn thêm module mở rộng (R7ML-EAx đầu vào hoặc R7ML-ECx đầu ra) để mở rộng I/O theo nhu cầu.
- Cấu hình dễ dàng qua công tắc DIP phía trước (chế độ mạng, độ dài dữ liệu, hành vi đầu ra khi mất kết nối, tốc độ đọc/ghi).
- Đèn LED trạng thái rõ ràng (PWR, RUN, ERR, SD, RD) và đèn LED riêng cho từng điểm đầu ra (sáng khi ON).
- Hỗ trợ chức năng giữ nguyên đầu ra hoặc đặt lại đầu ra khi mất giao tiếp (cài đặt mặc định: giữ nguyên).
- Kết nối cấu hình qua jack mini và phần mềm PC Configurator R7CON (miễn phí tải về).
Thông số kỹ thuật chính
- Đầu ra: Transistor PNP, 16 điểm
- Điện áp tải định mức: 24 V DC ±10 %
- Dòng đầu ra định mức: 0.25 A/điểm, 2.0 A/ngõ chung
- Điện áp dư: ≤ 1.2 V
- Dòng rò: ≤ 0.1 mA
- Độ trễ ON/OFF: ≤ 0.5 ms / ≤ 1.5 ms
- Bảo vệ tải cảm kháng: Nên nối diode song song với tải
- Nguồn cấp: 24 V DC ±10 % (gợn sóng tối đa 10 %p-p)
- Dòng tiêu thụ: Khoảng 85 mA (DC)
- Kết nối: Đầu nối vít M3 tách rời (dây 0.25–1.65 mm², AWG 22–16)
- Cách ly: Đầu ra cách ly với MECHATROLINK và nguồn điện
- Nhiệt độ hoạt động: 0 đến +55 °C
- Lắp đặt: Thanh DIN rail 35 mm
- Trọng lượng: Khoảng 220 g
- Vỏ: Nhựa chống cháy màu xám
- Tùy chọn bảo vệ: Lớp phủ silicone/polyurethane/cao su (tùy chọn /C01, /C02, /C03)
Ứng dụng điển hình
- Điều khiển van điện từ, rơ-le, đèn báo, contactor, động cơ bước nhỏ trong dây chuyền sản xuất.
- Hệ thống tự động hóa máy CNC, robot công nghiệp, máy đóng gói, máy dệt, hệ thống servo Yaskawa.
- Các ứng dụng yêu cầu tốc độ truyền cao, độ tin cậy lớn và tích hợp chặt chẽ với mạng MECHATROLINK.
Lợi ích khi sử dụng R7ML-DC16B
- Tích hợp nhanh chóng vào hệ thống Yaskawa mà không cần converter giao thức.
- Tiết kiệm không gian nhờ thiết kế compact, hỗ trợ mở rộng I/O linh hoạt.
- Độ bền cao, phù hợp môi trường công nghiệp khắc nghiệt (có tùy chọn lớp phủ bảo vệ).
- Cấu hình và chẩn đoán dễ dàng, giảm thời gian downtime.
Sản phẩm liên quan
- Module cơ bản đầu vào: R7ML-DA16
- Module mở rộng: R7ML-EAx (đầu vào), R7ML-ECx (đầu ra)
- Phần mềm cấu hình: R7CON (tải miễn phí)
- Cáp cấu hình: MCN-CON hoặc COP-US
