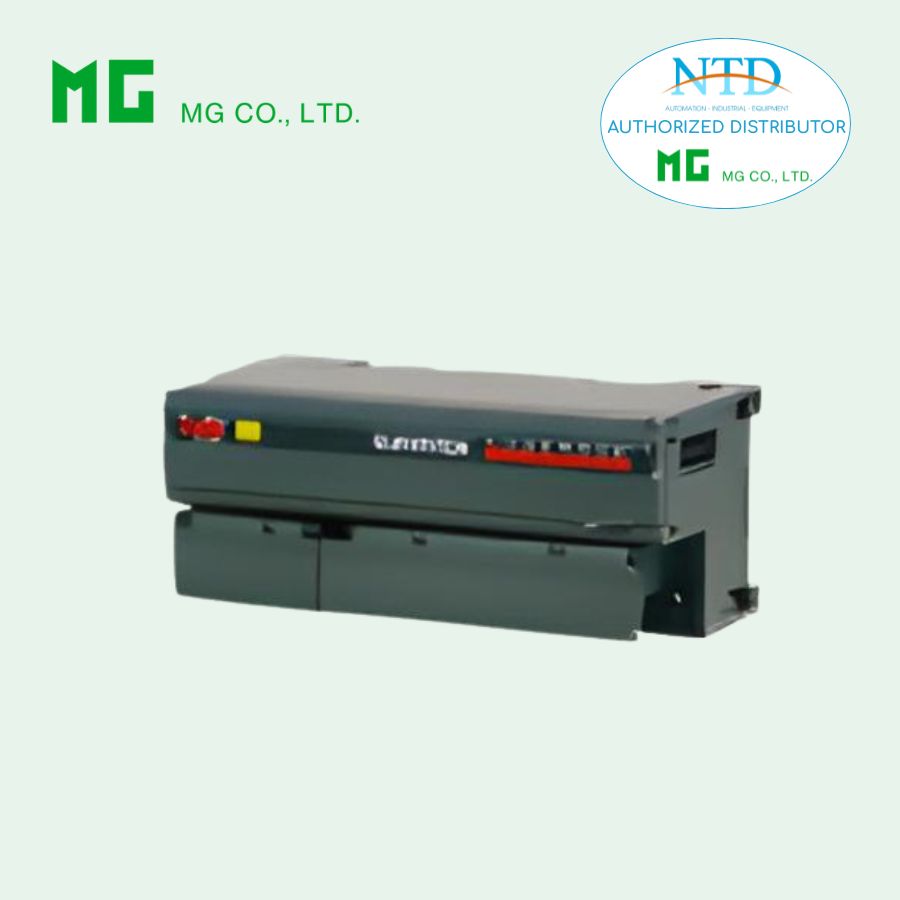

MÔ TẢ SẢN PHẨM: R7ML-DC16D Remote I/O R7 Series – MECHATROLINK I/O MODULE
(Đầu ra transistor PNP, 16 điểm, bảo vệ ngắn mạch, hỗ trợ MECHATROLINK-I / -II)
R7ML-DC16D là module đầu ra rời rạc cao cấp thuộc dòng Remote I/O R7 Series của M-System (Nhật Bản), được thiết kế tối ưu cho hệ thống MECHATROLINK-I và MECHATROLINK-II – giao thức mạng tốc độ cao của Yaskawa, phổ biến trong tự động hóa công nghiệp, điều khiển chuyển động (motion control) và servo.
Đặc điểm nổi bật
- Đầu ra transistor PNP (sourcing) 16 điểm với bảo vệ ngắn mạch (short-circuit protection) tự động reset sau khi khắc phục, tăng độ an toàn và độ bền cho hệ thống.
- Hỗ trợ đầy đủ MECHATROLINK-I (4 Mbps) và MECHATROLINK-II (10 Mbps), linh hoạt chọn chế độ mạng, độ dài dữ liệu (17/32 bytes).
- Có thể gắn module mở rộng (R7ML-EAx đầu vào hoặc R7ML-ECx đầu ra) để mở rộng I/O theo nhu cầu ứng dụng.
- Cấu hình dễ dàng qua công tắc DIP phía trước (chế độ mạng, hành vi đầu ra khi mất kết nối, mở rộng I/O).
- Chức năng giữ nguyên đầu ra hoặc đặt lại đầu ra khi mất giao tiếp (mặc định: giữ nguyên).
- Đèn LED trạng thái rõ ràng (PWR, RUN, ERR, SD, RD) và đèn LED riêng cho từng điểm đầu ra (sáng khi ON).
- Kết nối cấu hình qua jack mini và phần mềm PC Configurator R7CON (miễn phí tải về).
Thông số kỹ thuật chính
- Đầu ra: Transistor PNP, 16 điểm (positive common)
- Điện áp tải định mức: 19.2 đến 30 V DC (nominal), tuyệt đối 15 đến 45 V DC
- Dòng đầu ra định mức: 0.25 A mỗi điểm, 2.0 A mỗi ngõ chung
- Điện áp dư: ≤ 2.0 V
- Dòng rò: ≤ 0.3 mA (tại 24 V DC, tất cả điểm OFF)
- Độ trễ ON/OFF: ≤ 0.5 ms / ≤ 1.5 ms
- Bảo vệ ngắn mạch: Kích hoạt từ 0.7 A trở lên, tự động reset sau khi khắc phục
- Bảo vệ tải cảm kháng: Nên nối diode song song với tải
- Nguồn cấp: 24 V DC ±10 % (gợn sóng tối đa 10 %p-p)
- Dòng tiêu thụ: Khoảng 85 mA (DC)
- Kết nối: Đầu nối vít M3 tách rời (dây 0.25–1.65 mm², AWG 22–16)
- Cách ly: Đầu ra cách ly với MECHATROLINK và nguồn điện
- Nhiệt độ hoạt động: 0 đến +55 °C
- Lắp đặt: Thanh DIN rail 35 mm
- Trọng lượng: Khoảng 220 g
- Vỏ: Nhựa chống cháy màu xám
- Tùy chọn bảo vệ: Lớp phủ silicone/polyurethane/cao su (tùy chọn /C01, /C02, /C03)
Ứng dụng điển hình
- Điều khiển van điện từ, rơ-le, đèn báo, contactor, động cơ bước nhỏ trong dây chuyền sản xuất.
- Hệ thống tự động hóa máy CNC, robot công nghiệp, máy đóng gói, máy dệt, hệ thống servo Yaskawa.
- Các ứng dụng yêu cầu bảo vệ ngắn mạch cao, tốc độ truyền nhanh, độ tin cậy lớn và tích hợp chặt chẽ với mạng MECHATROLINK.
Lợi ích khi sử dụng R7ML-DC16D
- Tích hợp trực tiếp vào hệ thống Yaskawa mà không cần converter giao thức.
- Bảo vệ ngắn mạch giúp giảm rủi ro hỏng hóc thiết bị, tăng tuổi thọ hệ thống.
- Thiết kế compact, hỗ trợ mở rộng I/O linh hoạt, tiết kiệm không gian tủ điện.
- Độ bền cao, phù hợp môi trường công nghiệp khắc nghiệt (có tùy chọn lớp phủ bảo vệ).
- Cấu hình và chẩn đoán nhanh chóng, giảm thời gian lắp đặt và bảo trì.
Sản phẩm liên quan
- Module cơ bản đầu vào: R7ML-DA16
- Module mở rộng: R7ML-EAx (đầu vào), R7ML-ECx (đầu ra, bao gồm phiên bản có bảo vệ ngắn mạch)
- Phần mềm cấu hình: R7CON (tải miễn phí)
- Cáp cấu hình: MCN-CON hoặc COP-US
