R7ML-EA8

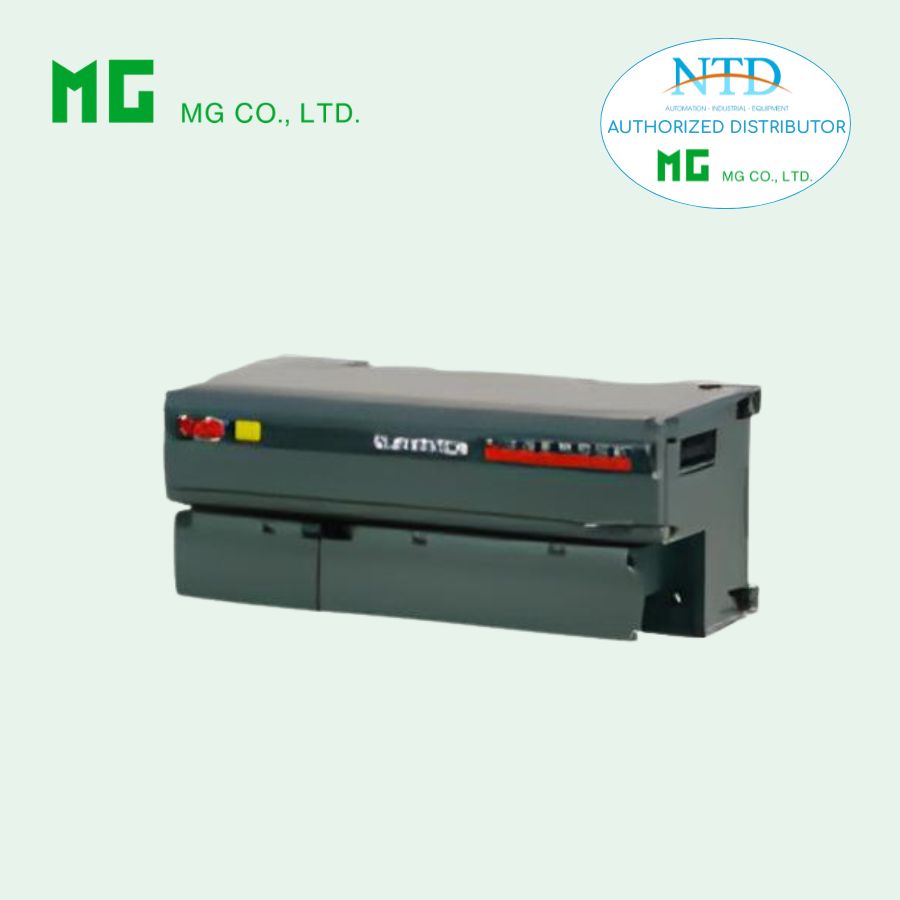

Remote I/O R7 Series – MECHATROLINK I/O MODULE (EXTENSION)
(Đầu vào rời rạc mở rộng, 8 điểm, hỗ trợ MECHATROLINK-I / -II)
R7ML-EA8 là module mở rộng đầu vào rời rạc (discrete input extension module) thuộc dòng Remote I/O R7 Series của M-System (Nhật Bản). Đây là phiên bản 8 điểm nhỏ gọn, được thiết kế để gắn trực tiếp vào module cơ bản trong hệ thống MECHATROLINK-I/-II, giúp mở rộng số lượng đầu vào một cách linh hoạt, tiết kiệm chi phí và không gian khi ứng dụng không cần đến 16 điểm.
Đặc điểm nổi bật
- Đầu vào rời rạc 8 điểm, hỗ trợ cả ngõ chung dương (PNP) và âm (NPN) – tương thích với hầu hết cảm biến, nút nhấn, công tắc giới hạn, cảm biến tiệm cận (proximity sensor) trong tự động hóa.
- Ghép đôi hoàn hảo với module cơ bản như R7ML-DA16 (đầu vào), R7ML-DC16A/B/D (đầu ra) hoặc module analog, cho phép một trạm MECHATROLINK xử lý 24 điểm đầu vào rời rạc (16+8) hoặc kết hợp I/O hỗn hợp.
- Kết nối đơn giản qua đầu nối mở rộng bên hông module cơ bản – chỉ cần tháo nắp che và gắn trực tiếp, không cần dây nối phụ.
- Đèn LED trạng thái riêng cho từng điểm đầu vào (sáng khi input ON), hỗ trợ chẩn đoán nhanh tại chỗ.
- Cấu hình qua công tắc DIP trên module cơ bản (chọn chế độ mở rộng, tốc độ đọc dữ liệu, v.v.).
- Thiết kế siêu nhỏ gọn: 94 mm (W) × 50 mm (H) × 54 mm (D), trọng lượng nhẹ, lý tưởng cho tủ điện hạn chế không gian.
- Hỗ trợ phần mềm PC Configurator R7CON để giám sát và chẩn đoán (khi kết nối với module cơ bản).
Thông số kỹ thuật chính
- Đầu vào: Discrete input, 8 điểm
- Ngõ chung: Dương hoặc âm (NPN/PNP) cho mỗi 8 điểm
- Điện áp đầu vào định mức: 24 V DC ±10 %; gợn sóng tối đa 5 %p-p
- Điện áp ON / Dòng ON: ≥ 15 V DC / ≥ 3.5 mA
- Điện áp OFF / Dòng OFF: ≤ 5 V DC / ≤ 1 mA
- Dòng đầu vào: ≤ 5.5 mA mỗi điểm tại 24 V DC
- Điện trở đầu vào: Khoảng 4.4 kΩ
- Độ trễ ON/OFF: ≤ 2.0 ms
- Số lượng đầu vào tối đa hoạt động cùng lúc: Không giới hạn (tại 24 V DC)
- Nguồn cấp: Lấy từ module cơ bản (24 V DC ±10 %)
- Kết nối: Đầu nối vít M3 tách rời (dây 0.25–1.65 mm², AWG 22–16)
- Cách ly: Đầu vào cách ly với mạch nội bộ
- Nhiệt độ hoạt động: 0 đến +55 °C
- Lắp đặt: Thanh DIN rail 35 mm (gắn chung với module cơ bản)
- Trọng lượng: Khoảng 90–120 g (nhẹ hơn phiên bản 16 điểm)
- Vỏ: Nhựa chống cháy màu xám
- Tùy chọn bảo vệ: Lớp phủ silicone / polyurethane / cao su (tùy chọn /C01, /C02, /C03)
- Chứng nhận: CE (tùy model cơ bản kết hợp), phù hợp môi trường công nghiệp
Ứng dụng điển hình
- Mở rộng đầu vào cho hệ thống servo Yaskawa (MP2000, MP3000 series, v.v.) khi chỉ cần thêm vài điểm cảm biến.
- Thu thập tín hiệu từ nút nhấn khẩn cấp, cảm biến vị trí, limit switch, photo sensor trong máy đóng gói, máy dệt, dây chuyền lắp ráp tự động.
- Kết hợp với module đầu ra để tạo hệ thống I/O hỗn hợp nhỏ gọn trên một trạm MECHATROLINK.
- Ứng dụng yêu cầu mở rộng I/O tiết kiệm, tốc độ truyền cao và độ tin cậy lớn.
Lợi ích khi sử dụng R7ML-EA8
- Mở rộng I/O mà không chiếm thêm địa chỉ trạm, tối ưu hóa băng thông mạng MECHATROLINK.
- Kích thước nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt trong tủ điện hạn chế không gian.
- Tiết kiệm chi phí so với việc dùng module 16 điểm khi chỉ cần 8 điểm bổ sung.
- Độ bền cao, phù hợp môi trường công nghiệp (có tùy chọn lớp phủ bảo vệ).
- Chẩn đoán nhanh nhờ LED từng kênh và tích hợp mượt mà với hệ thống Yaskawa.
Sản phẩm liên quan
- Module cơ bản: R7ML-DA16 (đầu vào), R7ML-DC16A/B/D (đầu ra)
- Module mở rộng khác: R7ML-EA16 (16 điểm đầu vào), R7ML-ECx (đầu ra)
- Phần mềm cấu hình: R7CON (tải miễn phí)
- Cáp cấu hình: MCN-CON hoặc COP-US
R7ML-EA8 – Giải pháp mở rộng đầu vào rời rạc 8 điểm nhỏ gọn, tiết kiệm và hiệu quả cho hệ thống MECHATROLINK.
