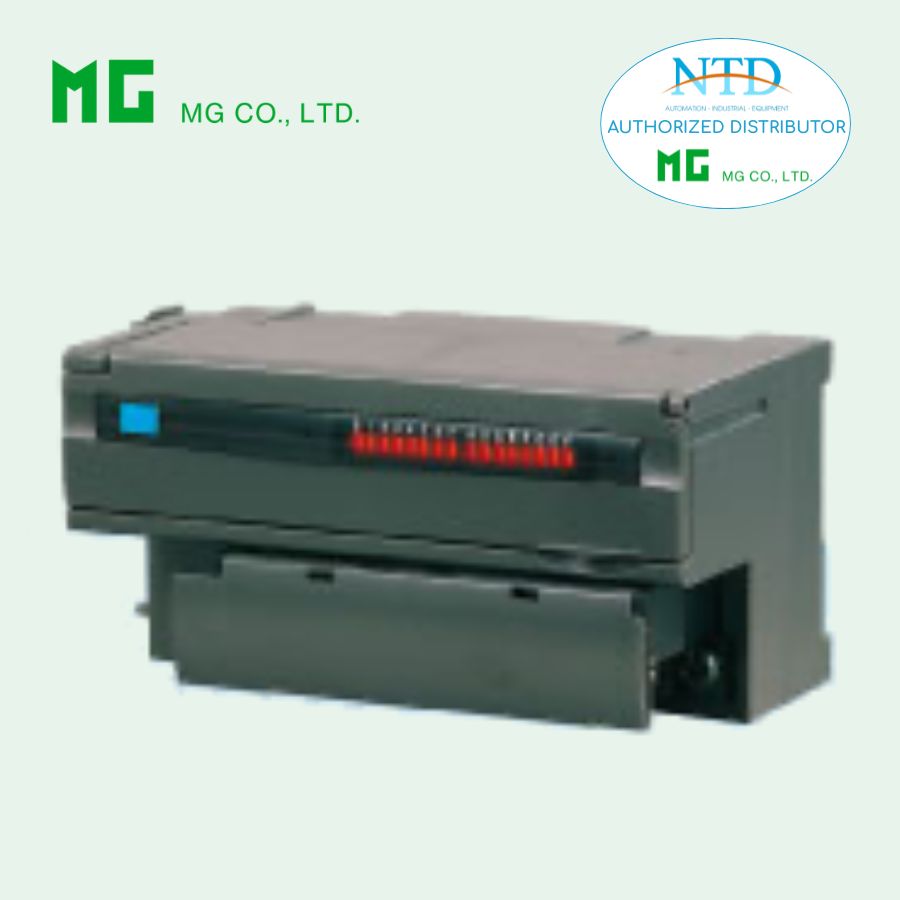

R7ML-EC16B Remote I/O R7 Series – MECHATROLINK I/O MODULE (EXTENSION) (Đầu ra transistor PNP mở rộng, 16 điểm, hỗ trợ MECHATROLINK-I / -II)
R7ML-EC16B là module mở rộng đầu ra rời rạc (discrete output extension module) thuộc dòng Remote I/O R7 Series của M-System (Nhật Bản). Module này được thiết kế để gắn trực tiếp vào module cơ bản trong hệ thống MECHATROLINK-I/-II, giúp mở rộng số lượng đầu ra transistor PNP một cách hiệu quả, tiết kiệm không gian và chi phí khi cần thêm nhiều điểm điều khiển.
Đặc điểm nổi bật
- Đầu ra transistor PNP (sourcing) 16 điểm, phù hợp điều khiển các thiết bị sử dụng logic dương (positive common) như van điện từ, rơ-le, đèn báo, contactor, động cơ bước nhỏ.
- Tích hợp hoàn hảo với module cơ bản như R7ML-DC16A/B/D (đầu ra) hoặc R7ML-DA16 (đầu vào), cho phép một trạm MECHATROLINK xử lý đến 32 điểm đầu ra rời rạc (16+16) hoặc kết hợp I/O hỗn hợp.
- Kết nối đơn giản qua đầu nối mở rộng bên hông module cơ bản – chỉ cần tháo nắp che và gắn trực tiếp, không cần dây nối phức tạp.
- Đèn LED trạng thái riêng cho từng điểm đầu ra (sáng khi output ON), hỗ trợ chẩn đoán nhanh tại chỗ.
- Cấu hình qua công tắc DIP trên module cơ bản (chọn chế độ mở rộng, hành vi đầu ra khi mất kết nối, tốc độ đọc/ghi dữ liệu).
- Hỗ trợ chức năng giữ nguyên đầu ra hoặc đặt lại đầu ra khi mất giao tiếp (cài đặt mặc định: giữ nguyên).
- Thiết kế compact: 94 mm (W) × 50 mm (H) × 54 mm (D), trọng lượng nhẹ, lý tưởng cho tủ điện hạn chế không gian.
Thông số kỹ thuật chính
- Đầu ra: Transistor PNP, 16 điểm (positive common)
- Điện áp tải định mức: 24 V DC ±10 %
- Dòng đầu ra định mức: 0.25 A mỗi điểm, 2.0 A mỗi ngõ chung
- Điện áp dư: ≤ 1.2 V
- Dòng rò: ≤ 0.1 mA
- Độ trễ ON/OFF: ≤ 0.5 ms / ≤ 1.5 ms
- Bảo vệ tải cảm kháng: Nên nối diode song song với tải
- Số lượng đầu ra tối đa hoạt động cùng lúc: Không giới hạn (tại 24 V DC)
- Nguồn cấp: Lấy từ module cơ bản (24 V DC ±10 %)
- Kết nối: Đầu nối vít M3 tách rời (dây 0.25–1.65 mm², AWG 22–16)
- Cách ly: Đầu ra cách ly với mạch nội bộ
- Nhiệt độ hoạt động: 0 đến +55 °C
- Lắp đặt: Thanh DIN rail 35 mm (gắn chung với module cơ bản)
- Trọng lượng: Khoảng 150–200 g (tùy phiên bản)
- Vỏ: Nhựa chống cháy màu xám
- Tùy chọn bảo vệ: Lớp phủ silicone/polyurethane/cao su (tùy chọn /C01, /C02, /C03)
- Chứng nhận: CE (tùy model cơ bản kết hợp), phù hợp môi trường công nghiệp
Ứng dụng điển hình
- Mở rộng đầu ra cho hệ thống servo Yaskawa (MP2000, MP3000 series, v.v.) khi cần thêm nhiều điểm điều khiển.
- Điều khiển van điện từ, rơ-le, đèn báo, contactor, động cơ bước nhỏ trong dây chuyền sản xuất, máy CNC, robot công nghiệp, máy đóng gói, máy dệt.
- Kết hợp với module đầu vào để tạo hệ thống I/O hỗn hợp lớn (mixed I/O) trên một trạm MECHATROLINK duy nhất.
- Ứng dụng yêu cầu tốc độ truyền cao, độ tin cậy lớn và tích hợp chặt chẽ với mạng MECHATROLINK.
Lợi ích khi sử dụng R7ML-EC16B
- Mở rộng I/O mà không chiếm thêm địa chỉ trạm, tối ưu hóa băng thông mạng MECHATROLINK.
- Thiết kế module ghép đôi (basic + extension) giúp tiết kiệm không gian tủ điện đáng kể.
- Độ bền cao, phù hợp môi trường công nghiệp khắc nghiệt (có tùy chọn lớp phủ bảo vệ).
- Chẩn đoán nhanh nhờ LED từng kênh và tích hợp mượt mà với hệ thống Yaskawa.
- Dễ dàng lắp đặt và bảo trì nhờ đầu nối vít tách rời.
Sản phẩm liên quan
- Module cơ bản: R7ML-DC16A/B/D (đầu ra PNP/NPN), R7ML-DA16 (đầu vào)
- Module mở rộng khác: R7ML-EA8/EA16 (đầu vào), R7ML-EC8B/EC16A (đầu ra khác)
- Phần mềm cấu hình: R7CON (tải miễn phí)
- Cáp cấu hình: MCN-CON hoặc COP-US
R7ML-EC16B – Giải pháp mở rộng đầu ra transistor PNP 16 điểm đáng tin cậy, hiệu quả và tiết kiệm cho hệ thống MECHATROLINK. Liên hệ ngay để được tư vấn cấu hình module phù hợp với dự án của bạn!
