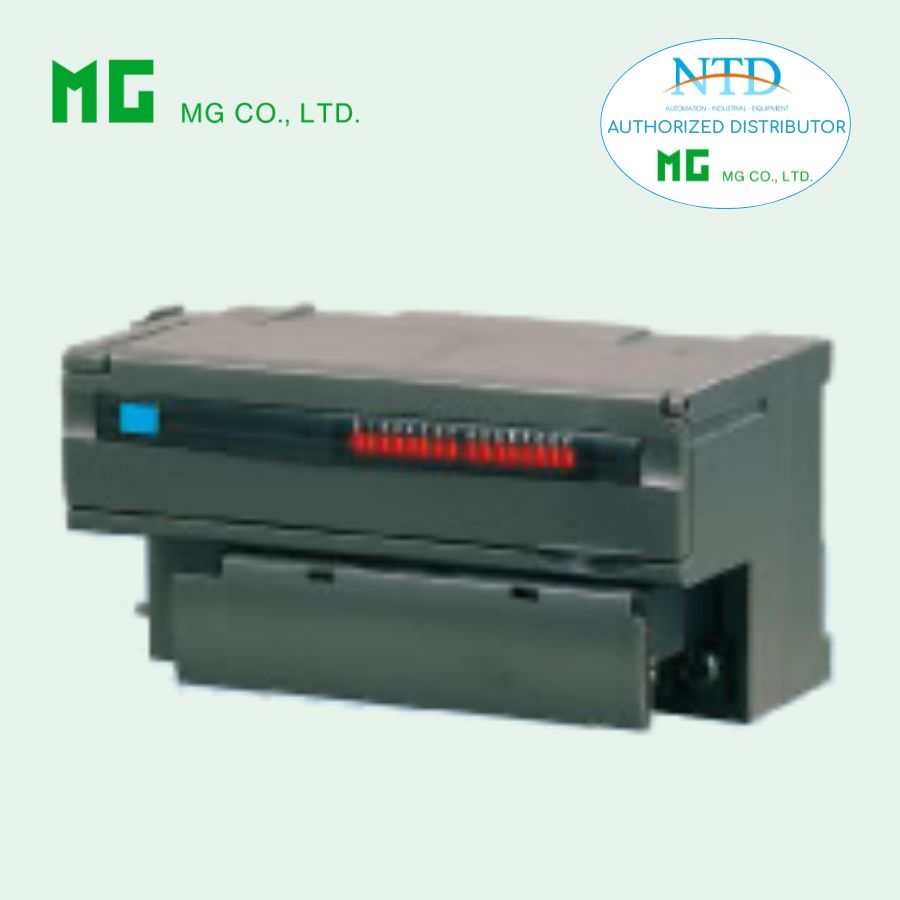

R7ML-EC16D Remote I/O R7 Series – MECHATROLINK I/O MODULE (EXTENSION) (Đầu ra transistor PNP mở rộng, 16 điểm, bảo vệ ngắn mạch, hỗ trợ MECHATROLINK-I / -II)
R7ML-EC16D là module mở rộng đầu ra rời rạc cao cấp thuộc dòng Remote I/O R7 Series của M-System (Nhật Bản). Đây là phiên bản nâng cấp với bảo vệ ngắn mạch (short-circuit protection) tự động reset, được thiết kế để gắn trực tiếp vào module cơ bản trong hệ thống MECHATROLINK-I/-II, giúp mở rộng số lượng đầu ra transistor PNP một cách an toàn, đáng tin cậy và hiệu quả.
Đặc điểm nổi bật
- Đầu ra transistor PNP (sourcing) 16 điểm với bảo vệ ngắn mạch tích hợp – tự động ngắt khi dòng vượt ngưỡng và reset sau khi khắc phục, giảm nguy cơ hỏng hóc thiết bị và tăng tuổi thọ hệ thống.
- Tích hợp mượt mà với module cơ bản như R7ML-DC16A/B/D (đầu ra) hoặc R7ML-DA16 (đầu vào), cho phép một trạm MECHATROLINK xử lý đến 32 điểm đầu ra rời rạc (16+16) hoặc kết hợp I/O hỗn hợp lớn.
- Kết nối đơn giản qua đầu nối mở rộng bên hông module cơ bản – chỉ cần tháo nắp che và gắn trực tiếp, không cần dây nối phụ.
- Đèn LED trạng thái riêng cho từng điểm đầu ra (sáng khi output ON), hỗ trợ chẩn đoán nhanh tại chỗ.
- Cấu hình qua công tắc DIP trên module cơ bản (chọn chế độ mở rộng, hành vi đầu ra khi mất kết nối, tốc độ đọc/ghi dữ liệu).
- Hỗ trợ chức năng giữ nguyên đầu ra hoặc đặt lại đầu ra khi mất giao tiếp (mặc định: giữ nguyên).
- Thiết kế compact: 94 mm (W) × 50 mm (H) × 54 mm (D), trọng lượng nhẹ, phù hợp tủ điện hạn chế không gian.
Thông số kỹ thuật chính
- Đầu ra: Transistor PNP, 16 điểm (positive common)
- Điện áp tải định mức: 19.2 đến 30 V DC (nominal), tuyệt đối 15 đến 45 V DC
- Dòng đầu ra định mức: 0.25 A mỗi điểm, 2.0 A mỗi ngõ chung
- Điện áp dư: ≤ 2.0 V
- Dòng rò: ≤ 0.3 mA (tại 24 V DC, tất cả điểm OFF)
- Độ trễ ON/OFF: ≤ 0.5 ms / ≤ 1.5 ms
- Bảo vệ ngắn mạch: Kích hoạt từ khoảng 0.7 A trở lên, tự động reset sau khi khắc phục
- Bảo vệ tải cảm kháng: Nên nối diode song song với tải
- Số lượng đầu ra tối đa hoạt động cùng lúc: Không giới hạn (tại 24 V DC)
- Nguồn cấp: Lấy từ module cơ bản (24 V DC ±10 %)
- Kết nối: Đầu nối vít M3 tách rời (dây 0.25–1.65 mm², AWG 22–16)
- Cách ly: Đầu ra cách ly với mạch nội bộ
- Nhiệt độ hoạt động: 0 đến +55 °C
- Lắp đặt: Thanh DIN rail 35 mm (gắn chung với module cơ bản)
- Trọng lượng: Khoảng 150–200 g
- Vỏ: Nhựa chống cháy màu xám
- Tùy chọn bảo vệ: Lớp phủ silicone/polyurethane/cao su (tùy chọn /C01, /C02, /C03)
- Chứng nhận: CE (tùy model cơ bản kết hợp), phù hợp môi trường công nghiệp
Ứng dụng điển hình
- Mở rộng đầu ra cho hệ thống servo Yaskawa (MP2000, MP3000 series, v.v.) khi cần thêm nhiều điểm điều khiển với yêu cầu bảo vệ cao.
- Điều khiển van điện từ, rơ-le, đèn báo, contactor, động cơ bước nhỏ trong dây chuyền sản xuất, máy CNC, robot công nghiệp, máy đóng gói, máy dệt.
- Kết hợp với module đầu vào để tạo hệ thống I/O hỗn hợp lớn (mixed I/O) trên một trạm MECHATROLINK duy nhất.
- Ứng dụng yêu cầu độ an toàn cao, tốc độ truyền nhanh và tích hợp chặt chẽ với mạng MECHATROLINK.
Lợi ích khi sử dụng R7ML-EC16D
- Bảo vệ ngắn mạch giúp giảm thiểu rủi ro cháy nổ hoặc hỏng thiết bị, đặc biệt trong môi trường có tải cảm kháng hoặc dễ xảy ra ngắn mạch.
- Mở rộng I/O mà không chiếm thêm địa chỉ trạm, tối ưu hóa băng thông mạng MECHATROLINK.
- Thiết kế module ghép đôi (basic + extension) giúp tiết kiệm không gian tủ điện đáng kể.
- Độ bền cao, phù hợp môi trường công nghiệp khắc nghiệt (có tùy chọn lớp phủ bảo vệ).
- Chẩn đoán nhanh nhờ LED từng kênh và tích hợp mượt mà với hệ thống Yaskawa.
Sản phẩm liên quan
- Module cơ bản: R7ML-DC16A/B/D (đầu ra PNP/NPN), R7ML-DA16 (đầu vào)
- Module mở rộng khác: R7ML-EA8/EA16 (đầu vào), R7ML-EC8B/EC16B (đầu ra không bảo vệ ngắn mạch)
- Phần mềm cấu hình: R7CON (tải miễn phí)
- Cáp cấu hình: MCN-CON hoặc COP-US
R7ML-EC16D – Giải pháp mở rộng đầu ra transistor PNP 16 điểm với bảo vệ ngắn mạch tiên tiến, an toàn và hiệu quả cho hệ thống MECHATROLINK. Liên hệ ngay để được tư vấn cấu hình module phù hợp với dự án của bạn!
